Автомат включения освещения с модулем HC-SR501

В статье «Датчик движения» я рассказал о модуле HC-SR501, имеющем в своем составе пироэлектрический датчик и специализированную микросхему с соответствующей обвязкой. На основе этого модуля можно создать простой автоматический включатель-выключатель освещения в подсобном помещении.

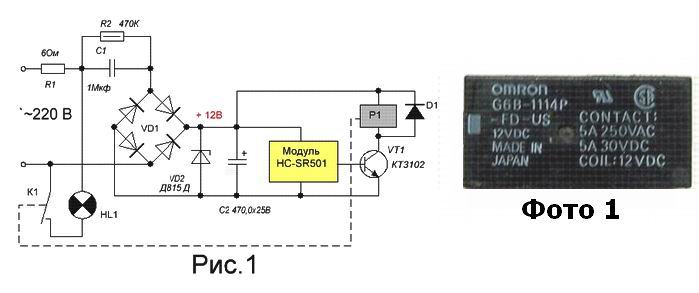

     Схема описываемого автомата очень простая и представлена на рисунке 1.

     Питается схема от сети переменного тока напряжением 220 вольт через бестрансформаторный блок питания, состоящий из элементов R1,R2,C1,C2,VD1 и VD2. Резистор R1 заслуживает особого внимания, так как является претендентом номер один на отказ, если в качестве его применяются резисторы МЛТ, ОМЛТ, МТ и им подобные. В процессе эксплуатации бестрансформаторных блоков питания чаще всего возникает отказ в работе блока именно из-за обрыва таких резисторов. Посему, в качестве этих резисторов лучше применять терморезисторы, применяющиеся в блоках питания ПК или малогабаритные ВЧ дроссели типа ДМ с активным сопротивлением обмотки порядка 6-10 Ом. Резистор R2 служит для разряда гасящего конденсатора с1 после выключения устройства из сети 220 вольт. В качестве конденсатора С1 лучше всего применить конденсатор типа МБГЧ на напряжение 250 вольт или импортные конденсаторы, рассчитанные на работу в цепях переменного тока. Если применить конденсатор марки, например К73-17, то его рабочее напряжение должно быть не менее 630 вольт.

В качестве диодного моста можно применить наш, отечественный, какой ни будь КЦ – КЦ405, КЦ402, на соответствующие рабочие напряжения. В целях уменьшения габаритов устройства можно применить импортные малогабаритные диодные мосты. Реле Р1 – импортное, его вид изображен на фото1. В качестве транзистора VT1 можно применить и КТ315Г, но если потребуется применение более мощного реле, имеющего больший рабочий ток обмотки, то транзистор VT1 лучше поставить марки КТ972А. Эти транзисторы способны коммутировать токи до четырех ампер. Напряжение насыщения коллектор-эмиттер данных транзисторов равно 1,5 вольт. Отсюда вывод, что напряжение на выходе блока питания должно быть 13,5 вольт. Это важно, так как при больших токах коммутирования, уменьшенное напряжение питания реле увеличивает время замыкания контактов, что в свою очередь увеличивает время дребезга рабочих контактов реле, т.е. их искрения. В таком режиме реле долго не прослужит. Почему то редко, кто обращает на это внимания. Поднять напряжение на конденсаторе С2, можно включением одного, двух диодов в прямом направлении последовательно со стабилитроном VD2. Вообще, сколько вольт не хватает реле, лучше всего определить непосредственно на рабочей схеме. Потому, что величина падения напряжения на открытом транзисторе, очень сильно зависит от величины, протекающего тока коллектора ключевого транзистора. Диод D1 – КД208.

     База транзистора VT1 подключена к выходу модуля напрямую, так как резистор, необходимый для ограничения тока базы ключевого транзистора, находится в самом модуле.

О настройке чувствительности автомата, времени горения ламп освещения можно прочитать в вышеупомянутой статье о модуле HC-SR501. Вот вроде и все. Успехов. К.В.Ю.
