Блок питания с защитой от КЗ

Блок питания для усилителя мощность СВ диапазона.

Добрый день. В этой заметке я хочу предложить вашему вниманию блок питания дополнительного усилителя мощности для портативной радиостанции «Веда-ЧМ» . Выходное напряжение блока питания 24В, номинальный ток нагрузки – 3,5А, порог тока срабатывания защиты от короткого замыкания – 5,5А, ток короткого замыкания – 0,06А.

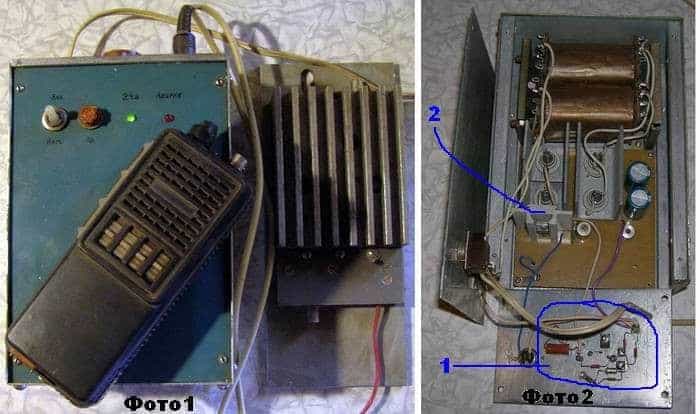

     Общий вид комплекта показан на фото 1.
Самодельный блок питания на 24 вольта, foto1-2

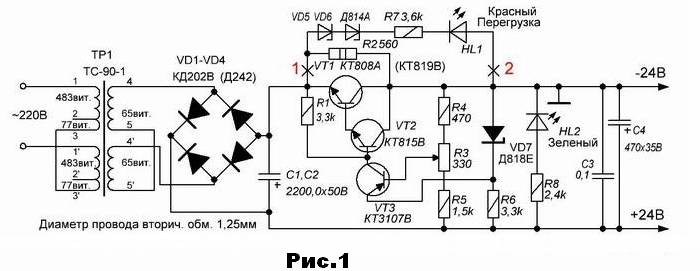

     Схема блока питания представлена на рисунке 1.
Блок питания своими руками, shem-1

     Силовой трансформатор блока – перемотанный сетевой трансформатор от старого телевизора ТС-90-1, в качестве первичной обмотки — используются все витки сетевой обмотки трансформатора. Новая вторичная обмотка содержит 2×65 витков провода ПЭТВ-2 диаметром 1,25мм. При отсутствии провода данного диаметра, можно на каждой из катушек намотать по 130 витков проводом диаметром 0,9мм. При этом катушки потом соединяют синфазно параллельно при сохранении схемы мостового выпрямителя. Если эти катушки соединить последовательно, то от двух диодов можно избавиться (Рис.2).
Простой выпрямитель, ris-2
      Схема стабилизатора собрана навесным монтажом (1 на фото 2). Конденсаторы С3 и С4 у меня находятся в корпусе усилителя мощности. Цифрой два обозначен дополнительный регулируемый стабилизатор напряжения для питания «Веда-ЧМ», собранного на микросхеме КРЕН12А. Меняя напряжение питания самой радиостанции, можно менять в некоторых пределах выходную мощность излучения усилителя. Схему этого стабилизатора можно найти в рубрике «Блоки питания» — «Стабилизатор напряжения на КР142ЕН12А». Индикатор перегрузки работает следующим образом. Напряжение на конденсаторах фильтра выпрямителя С1и С2 примерно равно 37 вольт, учитывая, что выходное напряжение – 24В, напряжение между точками 1 и 2 будет находиться в районе13 вольт, которого не хватит для пробоя стабилитронов VD5, VD6, так как их суммарное напряжение стабилизации равно 15В. При «коротыше» напряжение между этими точками возрастет, через стабилитроны потечет ток и светодиод HL1 загорится, а светодиод HL2 – погаснет. Обратите внимание на то, что на «земле» находятся коллектора мощных транзисторов, что, ну просто очень удобно, размещая транзисторы непосредственно на корпусе изделия. Блок питания и усилитель мощности висят на стене чердака под антенной, что значительно уменьшает потери мощности в кабеле. До свидания. К.В.Ю.
