Измеритель влажности воздуха в квартире

Рубрика: Быт

Термометр и гигрометр для дома.

     О датчике влажности и температуры DHT-11 я уже рассказывал. В статье «Электронный гигрометр для инкубатора» были использованы данные только по влажности, а данные температуры на индикатор не выводились. В этой статье я предлагаю новую схему с использованием данного датчика.

      Как я уже писал, точность этого датчика не велика и для точных лабораторных измерений не достаточна, а вот для бытовых целей, для общего представления о погоде в доме, точности преобразования этого датчика вполне достаточна.

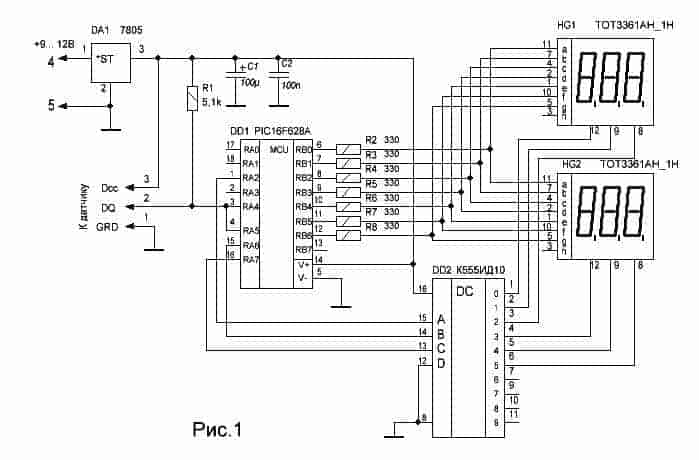

     Электрическая схема бытового термометра и гигрометра показана на рисунке один.
Измеритель влажности в квартире, shema1
     Основой схемы является микроконтроллер PIC16F628A. Датчик DHT-11 связан с контроллером однопроводной линией, подтянутой к напряжению питания пять вольт с помощью резистора, номинал, которого может лежать в пределах от 4,7 кОм до 10 кОм. Общение микроконтроллера с датчиком происходит путем прижатия и отпускания шины данных к общему проводу. Для упрощения написания программы для приема и передачи команд, используются два вывода контроллера. RA5 — вывод 4 микросхемы DD1, работающего всегда на прием преобразованных данных о температуре и влажности и RA4 — вывод 3, сконфигурированный всегда на выход, и используемый для коммутации шины данных. Данный вывод контроллера имеет выход с открытым истоком и подтягивающий резистор R1 в данной схеме является, по сути, сопротивлением нагрузки. Для вывода информации в схеме использованы светодиодные семисегментные трехразрядные индикаторы с общим катодом. Резисторы R2… R8 — гасящие, от их номинала зависит яркость свечения сегментов индикатора. Но чем ярче будут светиться индикаторы, тем будет больше ток потребления, тем больше будет нагрузка на микросхемный стабилизатор напряжения DA1. Из-за нехватки выводов у микроконтроллера PIC16F628A, для коммутации катодов индикатора в схему введена микросхема DD2 — К555ИД10, представляющая собой дешифратор на десять выходов с открытым коллектором. Ее можно заменить микросхемой 555ИД6. Параметры на микросхему можно посмотреть на рисунке 2.

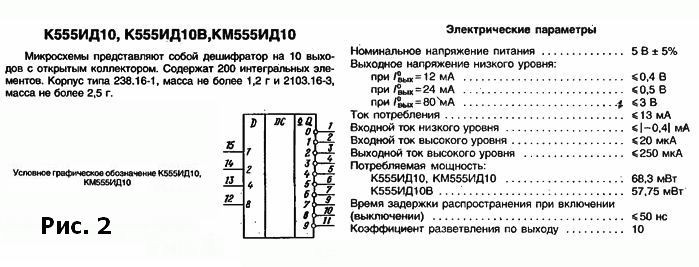

Микросхема К555ИД10 параметры, k555id10

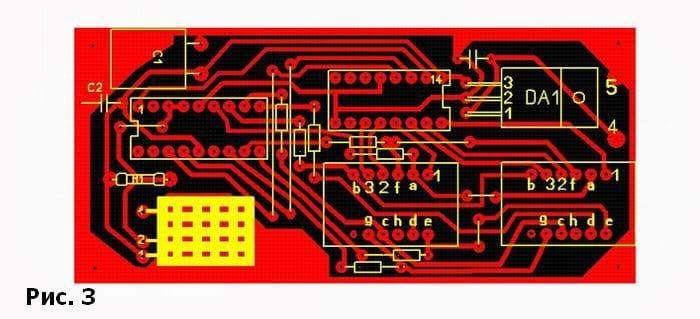

      Блок питания для устройства можно применить как трансформаторный, так и безтрансформаторный с гасящим конденсатором. Схемы безтрансформаторных блоков питания можно посмотреть в статьях «Блок питания с гасящим конденсатором» и «Безтрансформаторный блок питания». Как самому определить емкость гасящего конденсатора, можно прочитать в статье «Использование конденсатора в качестве сопротивления». Все детали схемы, кроме блока питания, установлены на печатной плате, показанной на рисунке 3.
Самодельный измеритель влажности, plata1

Плата эксперементальная

Плата эксперементальная

     Если будете разрабатывать свою печатную плату, то обратите внимание на конденсатор С2. Он должен стоять, как можно ближе к выводам микроконтроллера, на которые подается питание. Если разница между входным напряжением стабилизатора DA1 и его выходным напряжением будет большая, то возможно потребуется снабдить его небольшим теплоотводом. Успехов! К.В.Ю.

Скачать схему, рисунок печатной платы и загрузочный файл можно здесь Измеритель влажности воздуха в квартире (2359 Загрузок )

Просмотров:10 499
19 комментариев




19 комментариев к “Измеритель влажности воздуха в квартире”

  • Максим
    27 ноября, 2014, 11:34

    Собрал схему — работает. Собирал правда на своей плате.

    Автору в очередной раз спасибо.

  • admin
    28 ноября, 2014, 19:13

    Пожалуйста, Максим. Я рад.

  • Андрей Геращенко
    17 октября, 2016, 5:56

    Здравствуйте. Скажите, как можно доработать схему для использования более крупных индикаторов, ну например — 1,5" VF=2v; IF=10mA?

  • admin
    17 октября, 2016, 19:55

    Привет, Андрей. Малой кровью вряд ли обойдешься. Потребуются дополнительные ключи не инвертирующие в цепи общих катодов. Вообще выходные ключи самих контроллеров способны обеспечивать ток max 25mA. Можно просто попробовать включить новые индикаторы и уменьшить их яркость до компромиссной величины.

  • Андрей Геращенко
    5 ноября, 2016, 5:29

    У меня есть китайские индикаторы 1,5 дюйма. При их подключении в статическом режиме к напряжению 5в через резистор 200 ом ток сегмента получается 6 мА. Можно ли их применить без ключей, так как в вашей схеме?

  • Андрей Геращенко
    5 ноября, 2016, 5:34

    Или нужно, чтобы суммарный ток при зажигании всех сегментов был не более 25мА? Тогда если так, то 25 : 8 = 3,1 мА. То есть, мне нужно уменьшить ток сегмента до 3 мА? Правильно?

  • admin
    5 ноября, 2016, 15:12

    Привет, Андрей. Совершенно верно рассуждаешь. Попробуй, может яркость тебя устроит, не не забудь проконтролировать температуру самого контроллера.

  • Андрей Геращенко
    5 ноября, 2016, 16:38

    Понял. Собрал схему. На сегменты поставил 430 ом, на точку 910 ом. Все работает МК не греется. Яркость индикаторов в общем-то приемлемая. Хотелось бы больше, но боюсь за МК.

    Теперь погреб под контролем.

    Спасибо вам большое.

  • Андрей Геращенко
    5 ноября, 2016, 16:40

    Прошу прощения, забыл. А зачем точка подключена? Она же не задействована в работе.

  • admin
    5 ноября, 2016, 21:07

    Точка подключена «на вырост», вдруг идея другая придет, схему и плату не надо будет переделывать. Можешь соответствующий резистор удалить.

  • Андрей Геращенко
    6 ноября, 2016, 6:01

    Понятно. Спасибо.

  • Арсений
    21 сентября, 2020, 19:54

    а можно ли выложить уже написанную программу?

  • admin
    23 сентября, 2020, 19:13

    Привет Арсений. Вот ссылка yadi.sk/d/78s41W7Uf_Ex-w

  • Арсений
    28 сентября, 2020, 20:16

    Спасибо большое!!!

  • admin
    3 октября, 2020, 19:34

    Привет, Арсений. На том стоим.

  • Арсений
    25 ноября, 2020, 20:12

    Еще вопрос по конденсаторам, они встроены как фильтры по питанию или как?

  • admin
    25 ноября, 2020, 20:34

    Привет, Арсений, да это фильтр по питанию.

  • Арсений
    27 ноября, 2020, 10:33

    Спасибо за помощь!

  • admin
    27 ноября, 2020, 21:22

    На том стоим.
