Контроллер для проверки шагового двигателя
Блок управления шаговым двигателем
Доброго здоровья всем. За последние годы у меня скопилась куча шаговых двигателей, да все руки до них не доходили, а ведь шаговик штука очень интересная и нужная. Да, еще в Интернете прочитал, что много нашего брата мучаются с запуском таких двигунов, вот и решил сделать контроллер для проверки наиболее часто встречающихся шаговых двигателей.

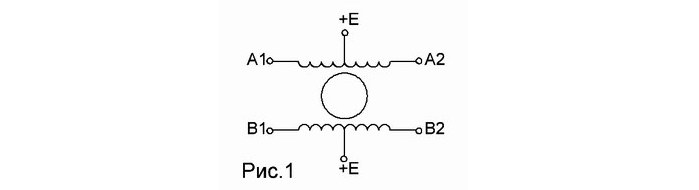

Шаговые двигатели достаточно распространены в устройствах, в которых необходимо добиться точного перемещения механизмов. Существует очень много типов шаговых двигателей, но самыми простыми в плане управления являются 2-х фазные униполярные двигатели. Этот тип двигателей имеет две независимые (см. Рис.1)обмотки с выводами от середины. Их можно встретить в таких аппаратах, как принтер, копир, дисковод и т.д.
Схема управления шаговым двигателем.

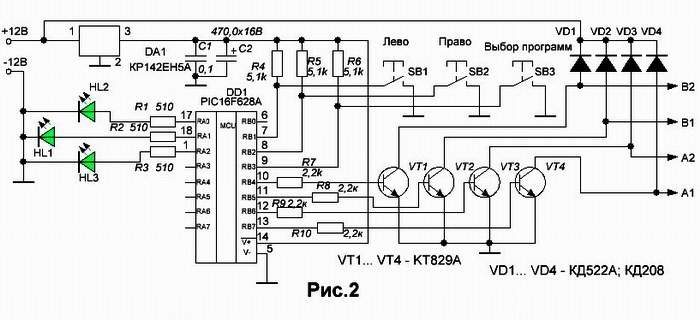

Схема управления шаговым двигателем представлена на рисунке 2.
Сперва хотел разработать схему на жесткой логике, но когда определился с функциями, которые она должна выполнять, пришло твердое решение использовать для этих целей микроконтроллер. И так, что можно определить с помощью данного блока управления.
2. Определить один из двух алгоритмов работы двигателя.
3. Опробовать работу двигателя в полушаговом режиме.
4. Можно опробовать работу в полношаговом режиме.
Еще раз повторюсь, что разновидностей шаговиков много и не для всех подойдет данный контроллер.
Программы управления шаговыми двигателями

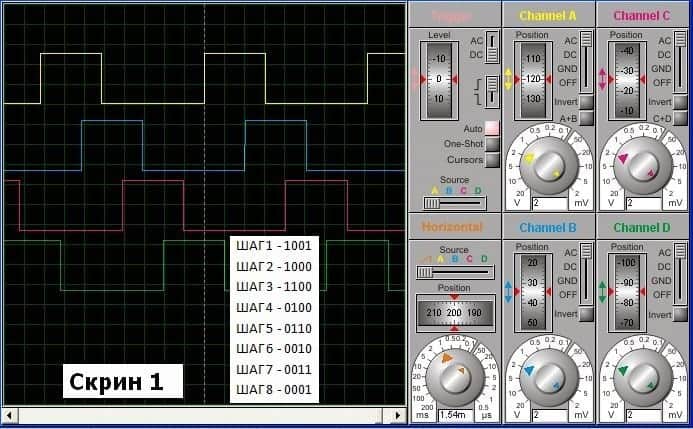

Программа управления состоит из пяти подпрограмм, которые переключаются кнопкой BS3 – «Выбор программ». Номер выбранной подпрограммы отображается тремя светодиодами в двоичной системе счисления. При первом включении должен засветиться светодиод HL1, индицирующий о том, что включена первая подпрограмма работы шагового двигателя в полушаговом режиме. Запуск двигателя осуществляется кнопками «Право» и «Лево». Право – двигатель должен крутиться по часовой стрелке, лево – против часовой, но направление вращения зависит еще и от того, как вы скоммутируете обмотки двигателя. Возможно, придется эксперементировать. На скриншоте 1 (передняя панель виртуального осциллографа программы Proteus) можно наблюдать импульсную последовательность и коды полушагов работы двигателя. Некоторые из шаговиков по этому алгоритму у меня не работали.
Полношаговый алгоритм работы шагового двигателя

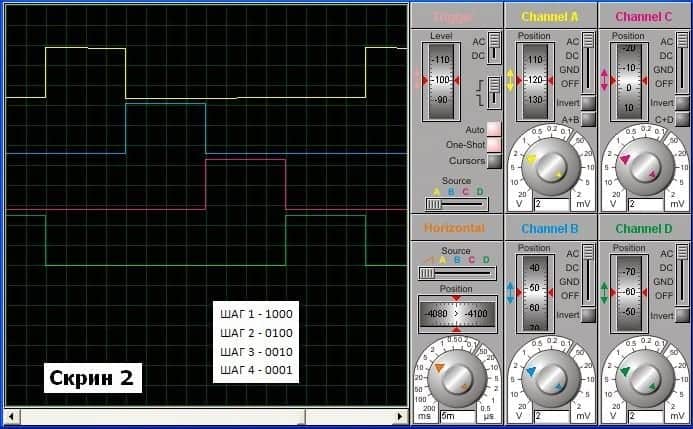

Подпрограмма №2 – светится второй светодиод. В этой подпрограмме двигатель будет работать по полношаговому алгоритму, показанному на скрине 2.
Подпрограмма №3 – светятся первый и второй светодиоды. В этой подпрограмме двигатель будет работать по полношаговому алгоритму, показанному на скрине 3.
Количество шагов шагового двигателя.
Подпрограмма №4 – светится третий светодиод. Данная подпрограмма обеспечивает один шаг двигателя при каждом нажатии на кнопку «Право». Кнопка «Лево» в данном случае не задействована. Короче говоря, нажимая каждый раз на кнопку, можно сосчитать количество шагов за один оборот проверяемого двигателя. Алгоритм работы двигателя в данной подпрограмме соответствует алгоритму на скрине 2.
Подпрограмма №5 – светятся первый и третий светодиоды. В этой подпрограмме творится тоже самое, только алгоритм работы двигателя в данной подпрограмме соответствует алгоритму на скрине 3.

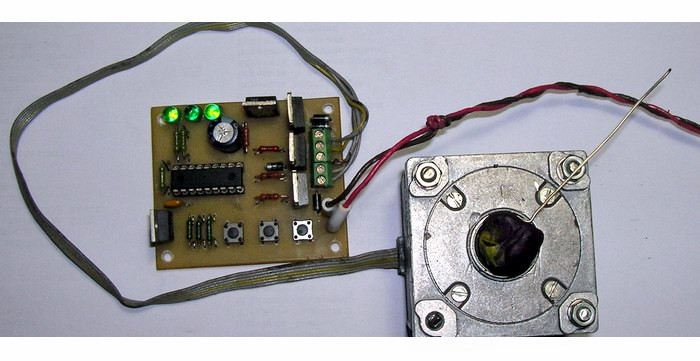

Общий вид платы — на фото.
Файл прошивки, схему и рисунок печатной платы можно скачать здесь. Успехов всем. До свидания. К.В.Ю. Контроллер для проверки ШД (2160 Загрузок )
11 комментариев к “Контроллер для проверки шагового двигателя”
Хорошее описание. И тестер неплохой получился.
Добрый вечер Всем.Не знаю кто автор этого девайса,хотел поблагодарить.Есть вопрос,можно ли место кт829 поставить полевые транзисторы IRF630в и какие при этом еще будут изменения в схеме.
Можно. Схема остается прежней.
Доброго Вам дня Валерий Юрьевич. Есть еще несколько вопросов. У меня транзисторы IRF630 в пластмассовом корпусе,я хочу их поставить на общий радиатор чтобы меньше грелись. С такими транзисторами не приходилось еще работать,поэтому спрашиваю не замкнут ли коллектора при работе. И еще вместо указанных диодах,можно ли их заменить на 1n4007.
Валерий Юрьевич,на поставленный мною вопрос можете не отвечать.Только что закончил и проверил Ваш девайс,работает отлично.Единственное что он работает с пятью выводными двигателями,то есть с унепулярными двигателями.А с биполярными пока запустить не смог.Скажите эта схема может работать с биполярными,или не стоит возиться.Очень хотелось бы запустить их.
Привет, Владимир. Все транзисторы надо поставить через слюдяные прокладки, чтобы исключить замыкание стоков полевых транзисторов. Диоды можно поставить эти.
Не стоит возиться!
А можно исходники у вас попросить?
Привет, Александр, отослал на почту.
Здравствуйте ! А плавно менять обороты ШД как в этом девайсе ?
Привет, Анатолий. В этой схеме нет опции изменения скорости вращения. Это схема просто для проверки ШД.
