Настоящее техническое описание предназначено для ознакомления с техническими характеристиками высокостабильного кварцевого опорного генератора «Гиацинт», его работой, принципиальной электрической схемой, конструкцией и условиями эксплуатации.

2.

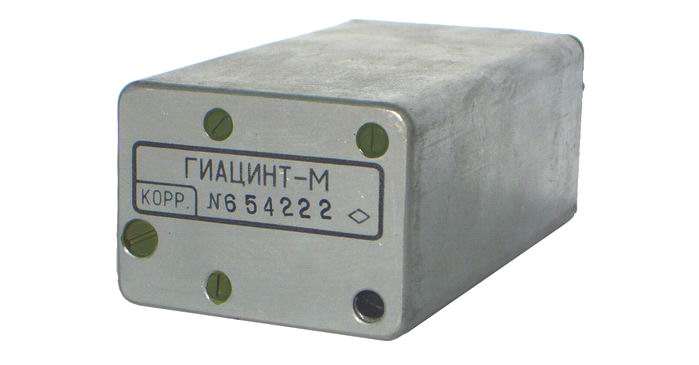

Опорный генератор «Гиацинт» ИГ2.210.000 представляет собой малогабаритный высокостабильный кварцевый генератор высокой частоты с экономичным питанием от источника напряжения постоянного тока и предназначен для синхронизации частот различных радиоустройств.
Опорный генератор «Гиацинт» в качестве синхронизируемого генератора может быть использован в режиме автоматической подстройки частоты от атомных и молекулярных эталонов частоты.
Опорный генератор «Гиацинт» обеспечивает работу в лабораторных, цеховых и полевых условиях, в стационарной и передвижной аппаратуре при следующих условиях эксплуатации: в интервале температур от минус 60±2°С до плюс 62±3°С, относительной влажности окружающей среды до 100% при температуре 50±2°С, изменении питающего напряжения на +10/-20% при питании от 27В и на +10/-15% при питании от 24В.

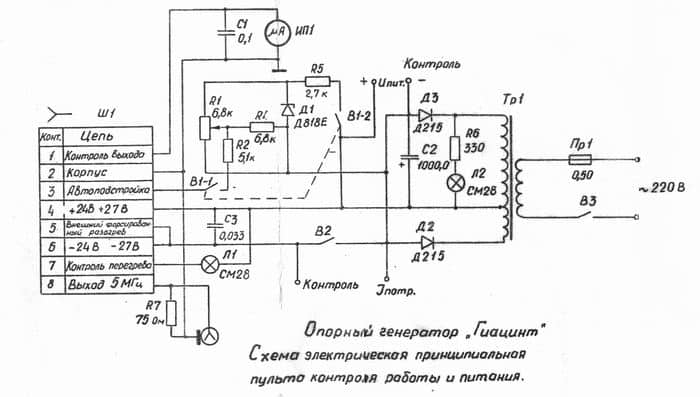

Схема кварцевого генератора Гиацинт (1574 Загрузки )
