Чем можно заменить индикатор КО-4В, таким был вопрос одного из посетителей сайта. К сожалению, прямых аналогов у этого индикатора нет. Поэтому его аналог приходится создавать самим.

Я уже публиковал статью на эту тему – «Аналог индикатора КО-4В», но в ней шел разговор о замене ЖКИ КО-4В с контроллером HT1611 или его аналогом НТ1613, на светодиодные семисегментные индикаторы. Схема устройства? Преобразующего код выходных данных контроллера НТ1611 в код управления LCD с контроллером HD44780, показана на рисунке 1.

Основа схемы – не дорогой четырнадцати выводной микроконтроллер PIC16F676. Весь порт микроконтроллера PORTC сконфигурирован на вывод информации и полностью использован для взаимодействия с однострочным ЖКИ индикатором. Частота внутреннего тактового генератора микроконтроллера стабилизирована кварцевым резонатором на 10мГц. В данной схеме точность тактовой частоты генератора особой роли не играет, поэтому здесь можно применять любые кварцевые резонаторы в пределах 10… 12мГц.

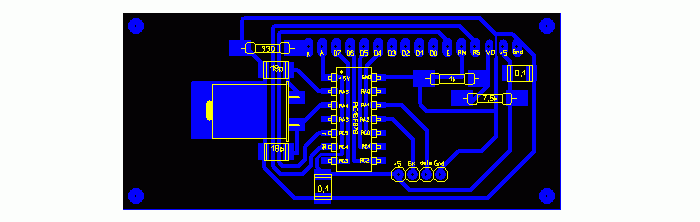

Для входной информации используются два вывода микроконтроллера RA1 и RA2. Вывод RA1 микроконтроллера используется для приема цифровой информации, а RA2 – вход тактирующих импульсов. Конденсатор С3 – блокировочный, его необходимо располагать на печатной плате в непосредственной близости от выводов питания микроконтроллера. Резистор R1- гасящий, изменяя величину его сопротивления, можно регулировать яркость подсветки. Не делайте подсветку дисплея слишком яркой. На долго светодиода подсветки не хватит, тем более, если индикатор дешевый, китайский. Контрастность символов, отображаемых на индикаторе, зависит от величины напряжения на выводе V0 платы ЖКИ. А оно в свою очередь зависит от соотношения номиналов резисторов делителя R2 и R3. Вместо этого делителя можно применить подстроечное сопротивление номиналом в районе 10кОм. Естественно, что вся схема должна питаться стабилизированным напряжением 5В. Если будут наблюдаться сбои в индикации, то в схему надо будет ввести еще один блокирующий электролитический конденсатор 100,0 х 10В по питанию. Вся схема собрана на печатной плате, смотрим рисунок 2.

Плата рисовалась в формате lay5. В архиве найдете и исходный файл программы Convert HT1611- led.asm.
Это я к тому, что писал программу давненько и половину алгоритма ее исполнения уже не помню и по всей вероятности уже без разборки заново не вспомню. На макетке все работало, но фотодокументов не осталось. Все. Удачи! К.В.Ю.
