Регулятор мощности для паяльника на микроконтроллере
Регулятор мощности паяльника с цифровой индикацией
Схема регулятора мощности для паяльника приведена на рисунке 1. Основой схемы является микроконтроллер PIC16F628A, который и обеспечивает ШИМ регулирование подводимой к паяльнику мощности.
Частота широтноимпульсной модуляции равна 10000Гц. Длительность импульсов в данной схеме регулируется переменным резистором, на мой взгляд, так удобнее и быстрее, чем регулировка кнопками. Для удобства работы в схему введен светодиодный индикатор, который показывает в процентах длительность рабочего импульса от 0 до 99%. В данном случае на индикаторе будет отображаться процент от мощности паяльника. С данным на схеме трансформатором, паяльник может быть мощностью до 40Вт. Вообще схема проектировалась для паяльника на 24В с возможностью его работы при повышенной мощности в режиме первоначального нагрева, т.к. амплитудное значение напряжения питания составляет 35В. Это дает возможность нормальной работы паяльника и при пониженном напряжении первичной сети 220В.
Регулировка регулятора сводится к подборке емкости конденсатора С1. Емкость его должна быть такой, чтобы при полностью введенном сопротивлении резистора R2, на индикаторе выводилось бы число 99.
В схеме применен светодиодный семисегментный индикатор с общим катодом.

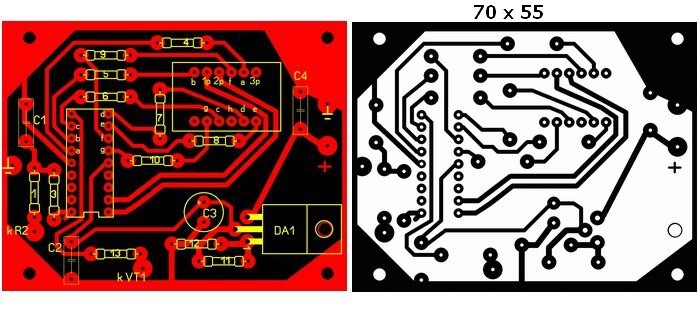

Почти все детали устройства размещены на печатной плате. Микросхема стабилизатора напряжения имеет небольшой пластинчатый радиатор. Сетевой трансформатор, унифицированный ТН46, его вторичные обмотки рассчитаны на ток 2,6А. Коммутирующий транзистор и диодный мост тоже имеют по небольшому радиатору на случай непредвиденных перегрузок. Конденсатор С5 установлен на шасси лежа и закреплен металлическим хомутом. Файл прошивки, схему и рисунок печатной платы можно скачать здесь.
Регулятор мощности для паяльника на микроконтроллере (2318 Загрузок )
