Расчет тока печатного проводника.

     Величину токовой нагрузки одиночных проводников из медной фольги с постоянной шириной и сечением s можно ориентировочно определить по графику.

     Для проводников, расположенных на расстоянии, меньшем их ширины, или на внутренних слоях печатной платы, а также для проводников, выполненных из гальванически осажденной меди, величину допустимой токовой нагрузки следует уменьшить на 15...20%.

t — ширина печатного проводника, s — площадь сечения проводника, I — допустимый ток.

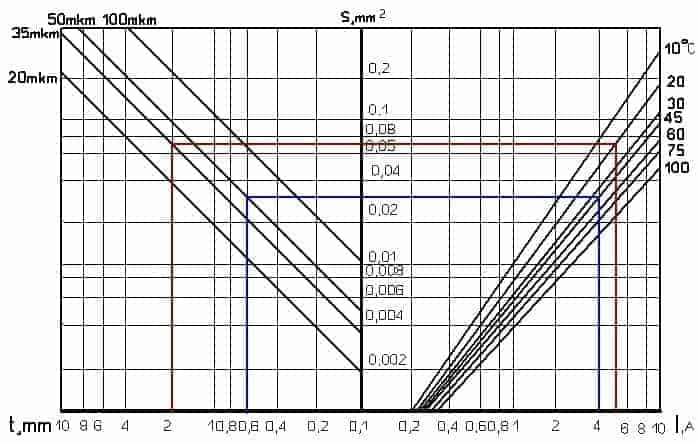

     Работа с графиком простая. Например, надо определить ширину проводника для тока 4А. Выбираем на оси тока I значение тока 4А – синяя линия, ведем вверх до выбранной вами рабочей температуры (45?С), едем влево до значения толщины меди вашего стеклотекстолита (50мкм), падаем вниз и получаем толщину печатного проводника – 0,6мм.
     Зная ширину печатной дорожки, можно определить максимальный ток для этого проводника. На оси ширины печатного проводника – t, выбираем значение ширины вашего проводника (например два миллиметра – красная линия), а дальше все также, но в обратную сторону. Получаем примерно пять ампер.
Есть еще одна возможность определить максимально-допустимый токРасчет ширины печатного проводника печатного проводника, воспользовавшись внутренним калькулятором программы Sprint-Layout 5rus. Скачать программу

SLayout-5rus-1.zip (Одна Загрузка )

Открываем программу, в опциях выбираем «установки…» Фото 1.

.
В окошке «Установки» задаем необходимые вам толщину меди и температуру Фото 2.

.
Затем рисуем проводник необходимой вам ширины, выделяем его и справа в свойствах проводника вы увидите значение тока — Фото3.

.
Надеюсь вам все понятно. До свидания К.В.Ю.
Литература:
«Справочник конструктора» под редакцией Р.Г.Варламова, Москва «Радио и связь» 1985г.
