Контроль температуры контактных соединений

     Здравствуй дорогой читатель. Идеи заняться данным устройством не было, а был случай, когда к ароматному запаху сохнущих грибов добавился едкий запах плавящейся пластмассы.

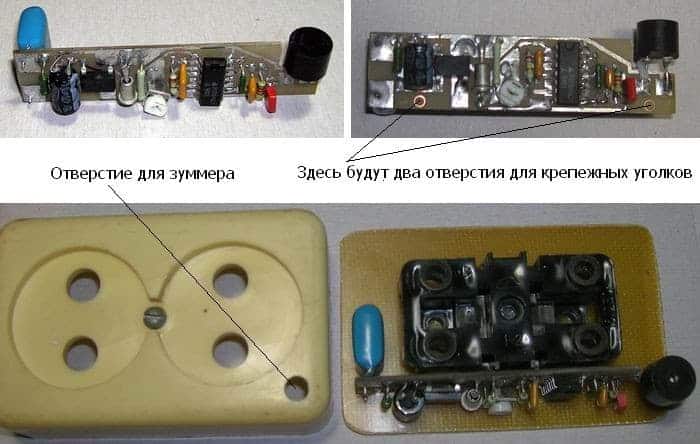

      Запах исходил из розетки, куда был включен обогреватель сушилки, который не использовался с прошлого года. Из-за окислившегося контакта в вилке обогревателя вся розетка нагрелась до довольно большой температуры, и чем бы все это закончилось? Сухой, деревянный, деревенский дом. Хорошо, что появился запах, а ведь могло просто потихоньку загореться и … , представить страшно. Короче, быстренько нарисовал схему и печатную плату, что получилось видно на фото.

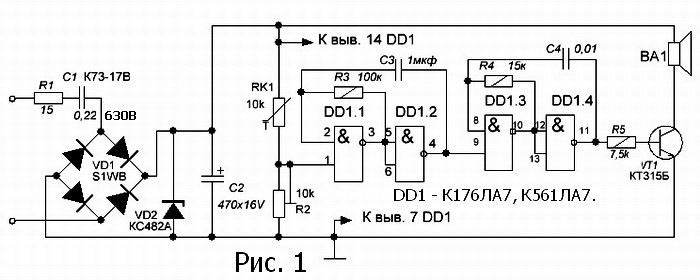

     Схемка простенькая и работает следующим образом. Когда температура внутри розетки нормальная, уровень напряжения на входе 1 элемента DD1.1 микросхемы К176ЛА7 или К561ЛА7, выставленный резистором R2, должен соответствовать логическому нулю, т.е. это напряжение должно быть ниже порогового напряжения переключения логического элемента. При повышении температуры, начинает уменьшаться сопротивление терморезистора, вызывая тем самым увеличения напряжения на данном входе. При определенной температуре, выбранной вами, это напряжение достигнет уровня переключения, что разрешит работу генератора пачек импульсов с частотой заполнения примерно 1000Гц. В излучателе будет слышен звуковой сигнал, предупреждающий о повышении температуры внутри розетки. Частоту повторения пачек можно регулировать с помощью резистора R3.
     Блок питания устройства выполнен по бестрансформаторной схеме, так что будьте внимательны и осторожны, все элементы схемы находятся под напряжением первичной сети. Стабилитрон КС482А имеет ток стабилизации 96ма, для того, что бы он не грелся, емкость балластного конденсатора С1 выбрана меньше необходимой, по этому звуковые сигналы получились своеобразными. Диодный мост можно заменить на любой маломощный импортный подходящей конструкции. Контактная часть розетки и плата крепятся к подрозетнику, сделанному из стеклотекстолита. Остальное по моему все понятно из фотографий. Да, температуру я выставил 45 градусов, чем раньше оповестит, тем лучше. Файл рисунка печатной платы и схему можно скачать здесь. До свидания. К.В.Ю.
