Аналог КТ827А

     Здравствуйте уважаемые читатели. Существует много схем, где с большим успехом используются замечательные мощные составные транзисторы КТ827 и естественно иногда возникает необходимость в их замене. Кода под рукой данных транзисторов не обнаруживается, то начинаем задумываться об их возможных аналогах.

     Полных аналогов среди изделий иностранного производства я не нашел, хотя в интернете есть много предложений и утверждений о замене этих транзисторов на TIP142. Но у этих транзисторов максимальный ток коллектора равен 10А, у 827 он равен 20А, хотя мощности у них одинаковые и равны 125Вт. У 827 максимальное напряжение насыщения коллектор – эмиттер равно два вольта, у TIP142 – 3В, а это значит, что в импульсном режиме, когда транзистор будет находиться в насыщении, при токе коллектора 10А на нашем транзисторе будет выделиться мощность 20Вт, а на буржуйском – 30Вт, поэтому придется увеличивать размеры радиатора.

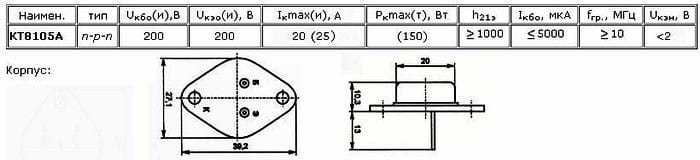

     Хорошей заменой может быть транзистор КТ8105А, данные смотрим в табличке. При токе коллектора 10А напряжение насыщения у данного транзистора не более 2В. Это хорошо.

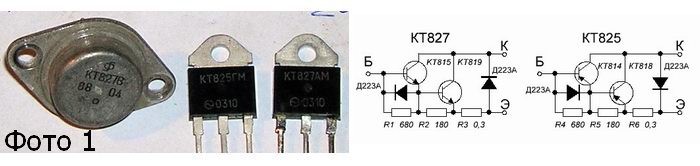

     При неимении все этих замен я всегда собираю приблизительный аналог на дискретных элементах. Схемы транзисторов и их вид приведены на фото 1.

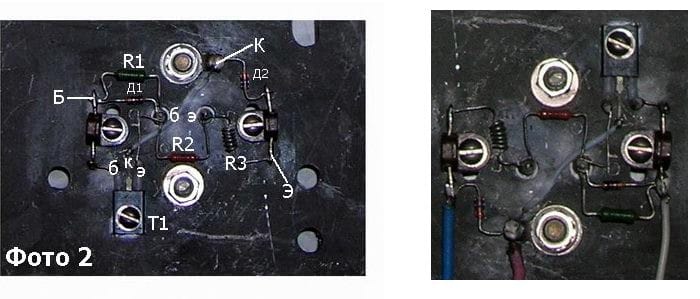

     Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.

     В зависимости от нужных параметров составного транзистора можно подобрать транзисторы для замены. На схеме указаны диоды Д223А, я обычно применяю КД521 или КД522.

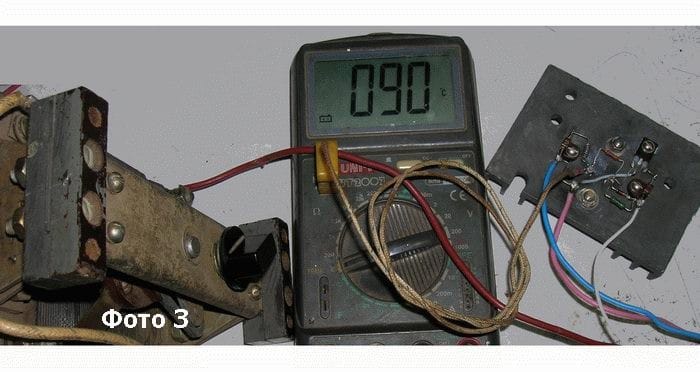

     На фото 3 собранный составной транзистор работает на нагрузку при температуре 90 градусов. Ток через транзистор в данном случае равен 4А, а падение напряжения на нем 5 вольт, что соответствует выделяемой тепловой мощности 20Вт. Обычно такую процедуру я устраиваю полупроводникам в течении двух, трех часов. Для кремния это совсем не страшно. Конечно для работы такого транзистора на данном радиаторе внутри корпуса устройства потребуется дополнительный обдув.

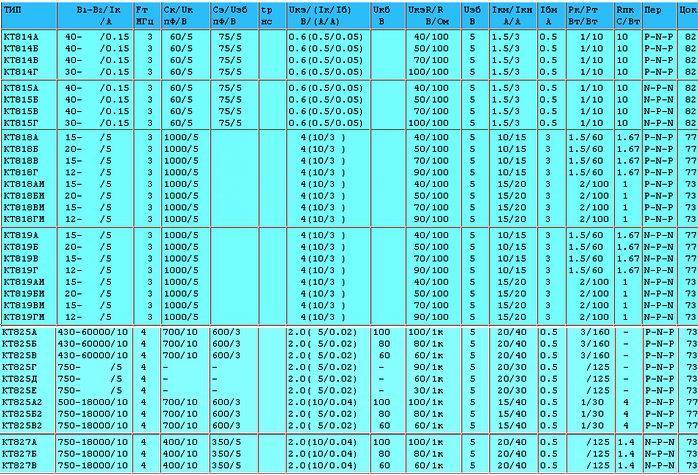

     Для выбора транзисторов привожу таблицу с параметрами.

     Параметры самодельного составного транзистора (Рвых, Iк макс.)будут конечно соответствовать параметрам примененного выходного транзистора. Вот вроде и все. До свидания. К.В.Ю.
