DC-DC конвертер LM2596 1.23V-30 в

Импульсный преобразователь на LM2596S 1.23V-30 в

     Здравствуйте, уважаемые посетители. Еще год назад купил на ебэй преобразователи DC-DC для небольшого лабораторного блока питания, да и вообще для общего развития. Да и цена в 66 рублей оказалась весьма привлекательной.


     Общий вид преобразователя показан на скриншоте.
 Импульсный стабилизатор на LM2596S ,dc-dc-lm2596-123v-30

     Как видно из фото, платка совсем не большая, и имеет размеры 41×20мм. Основой данного конвертора является микросхема LM2596S

LM2596S ADJ (2034 Загрузки ) ,

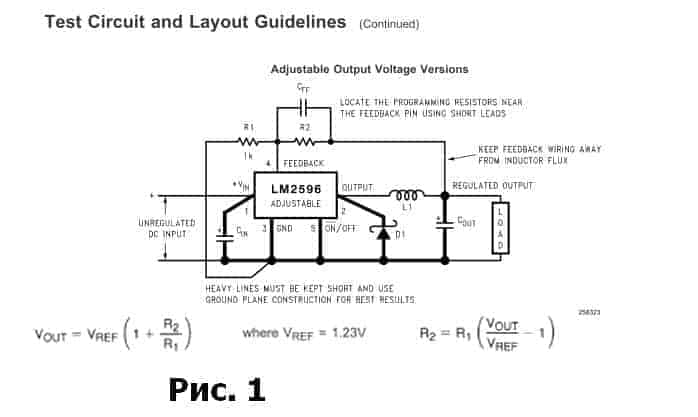

представляющей из себя регулируемый, понижающий импульсный стабилизатор напряжения с частотой до150кГц и максимальным выходным током, равным 3А. Схема включения стабилизатора типовая и показана на рисунке 1.

Схема импульсного понижающего стабилизатора,shema1

     Максимальное входное напряжение микросхемы — 40В, у меня такого напряжения в данный момент не нашлось, поэтому анализ стабилизатора проводил при напряжении на входе устройства 27 вольт. На выходе установил подстроечным резистором напряжение 6,5 вольт. Максимальный ток 3А, при таком монтаже и отсутствием хотя бы небольшого радиатора, счел слишком большим. Поэтому был выбран ток нагрузки в 1,5 А. И так, имея такие значения параметров, после получаса работы, температура корпуса микросхемы составила приблизительно 75 градусов Цельсия. Такое положение дел, надо сказать, меня порадовало. Т.е. при снабжении микросхемы радиатором или при применении обдува, выходной ток стабилизатора в 3 ампера вполне реален. Минимальное напряжение на выходе этого конкретного стабилизатора у меня составило 2,5 вольта.

На основе данного модуля можно конструировать разнообразные самодельные, регулируемые, стабилизированные блоки питания, как однополярные, так и двухполярные. Его можно применить для питания светодиодных светильников, подойдет и для питания электродвигателей постоянного тока, используемых в микродрелях, с возможность регулировки оборотов. Такой стабилизатор вполне может заменить линейный стабилизатор на микросхеме КР142ЕН5 для питания схем, в состав которых входят микроконтроллеры. Особенно тогда, когда разница входного напряжения стабилизатора и напряжения выхода очень большая и возникает необходимость применения теплоотвода для микросхемы. Имеет смысл применить такой стабилизатор для гашения лишнего напряжения, когда напряжение вторичной обмотки, приобретенного вами трансформатора, больше необходимого, а смотать витки невозможно или лень. Тогда шестьдесят шесть рублей — это ничто. Успехов. К.В.Ю.

Скачать статью


Просмотров:19 991
