Стабилизатор напряжения на П210
Блок питания для гаража

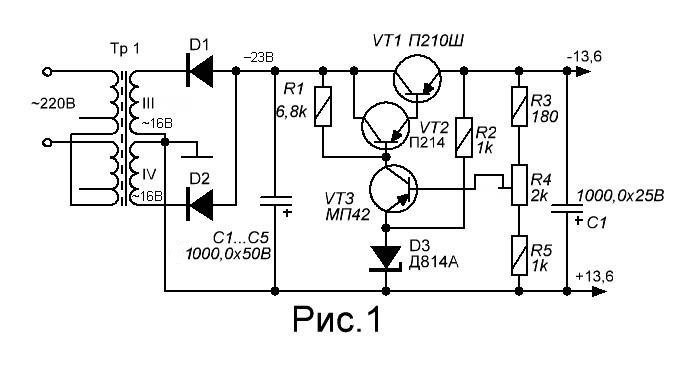

Схема блока питания со стабилизатором на транзисторе П210 изображена на рисунке 1. В свое время это очень популярная схема. Ее в разных модификациях можно было встретить, как в промышленной аппаратуре, так и в радиолюбительской.
Вся схема собирается навесным способом прямо на радиаторе, используя опорные стойки и жесткие вывода транзисторов. Площадь радиатора при токе нагрузки шесть ампер должна быть порядка 500см². Так как коллектора транзисторов VT1 и VT2 соединены, то их корпуса изолировать друг от друга не надо, но сам радиатор от корпуса (если он металлический) лучше изолировать. Диоды D1 и D2 – любые на 10А. Площадь радиаторов под диоды ≈ 80см². Приблизительно рассчитать площадь теплоотвода для разных полупроводниковых приборов , так сказать прикинуть, можно по диаграмме, приведенной в статье «Расчет радиаторов». Я обычно применяю П-образные радиаторы, согнутые из полоски трехмиллиметрового алюминия (см. фото 1).
Размер полоски 120×35мм. Трансформатор Тр1 – перемотанный трансформатор от телевизора. Например, ТС-180 или ему подобный. Диаметр провода вторичной обмотки – 1,25 ÷ 1,5мм. Количество витков вторичной обмотки будет зависеть от примененного вами трансформатора. Как рассчитать трансформатор можно узнать в статье «Упрощенный расчет трансформатора», рубрика – «Самостоятельные расчеты». Каждая из обмоток III и IV должна быть рассчитана на напряжение 16В. Заменив подстроечный резистор R4 на переменный и дополнив схему амперметром, этим блоком питания можно будет заряжать автомобильные аккумуляторы.
8 комментариев к “Стабилизатор напряжения на П210”
Добрый день. Как блок отреагирует на кз в нагрузке, хотя бы кратковременное? Если не ошибаюсь, выходной транзистор попытается стабилизировать ток, на каком уровне, можно ли установить как-то регулировку этого уровня?
как я понял максимальный ток в нагрузке при кз равен Uвх/R1*Hvt1*Hvt2
Добрый. Это простая классическая схема стабилизатора, не имеющая ни каких защит. При к.з. мощный транзистор будет находиться в открытом состоянии, а величина тока будет такой, какой может обеспечить сетевой трансформатор и выпрямительный мост. Единственная защита такого стабилизатора, это плавкая вставка, т.е. предохранитель. Конечно можно ввести ограничение по току, но это уже совсем другая схема. На сайте есть схемы стабилизаторов тока.
понятно, спасибо за ответ. Схемка простенькая и понятная, единственное, если использовать диоды типа Д242 (катод на корпусе) разумно было бы включить диоды плюсом к трансу, а катоды посадить на корпус. Т.е. диоды можно поставить на общий радиатор, или просто прикрутить на металлический корпус
Что за допотопщина? П210 и прочее по схеме закончили выпускать 40 лет назад!!! Он сейчас стоит как маленький паровоз если под заказ покупать. А любой современный биполярный транзистор стоит 25-30 рублей. Зачем людям мозги засерать подобным?
Ну во первых как паровоз П210 не стоит, во вторых его полно в старой аппаратуре, и в третьих для стабилизаторов он самое то, так как надёжный.
Што мы знаем про П210ш5??? Да подсчишто ничего особинно в абаронке военной техники.
Когда использовал П210ш5 в мостовой схеме выпремителя в качестве диодов был ошарашен без радиатора держали все 16А.
