Регулируемый стабилизатор тока

     Стабилизатор тока, схема которого изображена на рисунке 1, предназначен для гальванопластики и гальваностегии.

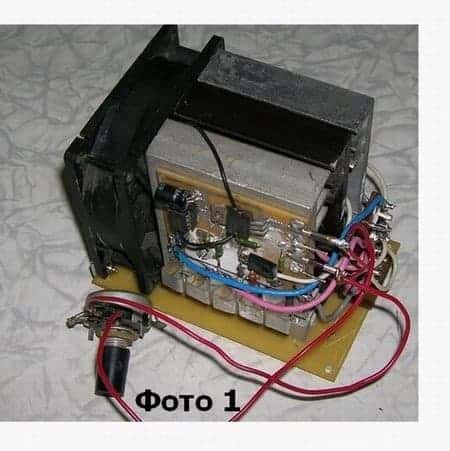

     Данный блок с такими радиаторами и вентилятором от компьютера (смотрим Фото 1) способен обеспечить ток от 1,5 до 8А. Вентилятор питается тем же стабилизированным напряжением, что и операционный усилитель DA2. Величина максимального тока устанавливается резистором R3, а регулируется ток резистором R2.

     Минимальный ток можно установить резистором R4, чем меньше величина этого резистора, тем меньше ток стабилизации. В принципе эта схема идентична схеме описанной в статье «Зарядное устройство с токовой стабилизацией », только вместо одного управляющего транзистора, в схеме применены три. Рисунок печатной платы с установкой транзисторов на одном радиаторе можно скачать здесь.

     Можно использовать рисунок печатной платы, как сделал я, приведенный в вышеупомянутой статье. Данные о трансформаторе и о шунте описаны там же. Транзисторы VT2, VT3, VT4 должны быть из одной серии или подобраны по основным параметрам. Разброс параметров полупроводников очень большой и никакие уравнивающие резисторы, устанавливаемые в эмиттерные цепи транзисторов, не помогут. Если применить радиатор больших размеров и так же с обдувом, то можно вместо трех транзисторов КТ819, можно применить один транзистор КТ827 в металлическом корпусе, способным выдерживать ток до 20А и мощность 125 ватт.
