Цифровой терморегулятор для инкубатора

Цифровой терморегулятор для инкубатора на PIC

     Здравствуйте уважаемые посетители. На конец то нашлось время и я смог закончить программу для термометра-термостата для инкубатора с возможностью установки гистерезиса.


Цифровой терморегулятор для инкубатора своими руками, shema1

     Программу пришлось писать с самого нуля, поменял почти весь алгоритм обработки данных с датчика DS18B20, что облегчило написание подпрограммы сравнения температур и установки гистерезиса. Схему вы видите на рисунке 1. В отличие от первой в ней третья кнопка SB3 поменяла свои функции. Установка температуры термостатирования производится с помощью кнопок SB1 и SB2. SB1 – уменьшает показания, SB2 – увеличивает. Численное значение гистерезиса устанавливается теми же кнопками, но при нажатой кнопке SB3. Индикатор любой с общим анодом. Трансформатор – любой маломощный с соответствующим напряжением на выходе. Диодный мост тоже любой маломощный. Стабилизатор напряжения КР142ЕН5А.

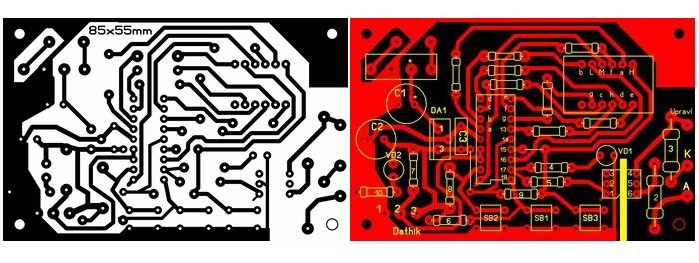

Цифровой терморегулятор для инкубатора на PIC, plata_

Программа была написана по желанию посетителей, поэтому в железе я ее не проверял, хотя в протеусе она работает нормально.
Скачать рисунок печатной платы и прошивку можно здесь.
Цифровой терморегулятор для инкубатора (2874 Загрузки )
Забыл, гистерезис можно установить в диапазоне от 0,1 до 0,9 градуса.
Еще одно дополнение — при включении устройства без датчика даже при прошитом контроллере индикатор светиться не будет.

     По данной схеме, Игорь Курбатов изготовил описанный в данной статье термостат и сделал на эту тему видеоотчет, который я разместил здесь.

Просмотров:55 098
245 комментариев




245 комментариев к “Цифровой терморегулятор для инкубатора”

  • били
    5 февраля, 2014, 14:48

    до скольких можно ставить нагрузку нагревательного элемента?

    и еще вопросик кр1157ен5а не перегревается ?

  • admin
    5 февраля, 2014, 16:55

    Мощность нагревателя зависит только от параметров примененного тиристора. В данном случае нагрузка может иметь мощность 800 Вт. При указанных на схеме значениях ограничительных резисторов в цепи сегментов индикатора, микросхема нагревалась не сильно, если яркости свечения индикатора будет не достаточно, то лучше ее заменить на КР142ЕН5А, что я и исправил на схеме.

  • били
    21 февраля, 2014, 16:59

    админ здравствуйте

    я спаял терморегулятор типер мне нада его включит! если я включу терморегулятор на 12 вольт, и без нагрузки 100 или 200 вт и без питания (220) то должн ли включатся семи сегментный индикатор? и еще если пик контролер не запрограммирован включится ли индикатор? в принципе?.

  • admin
    21 февраля, 2014, 19:39

    Терморегулятор можно питать от БП 12В, это напряжение подают на первый вывод микросхемы DA1. Его можно включить и без нагрузки, т.е. можно включать даже при отсутствии оптрона U1 — MOC3063. А вот не запрограммированный контроллер — это просто кусок пластмассы. Индикаторы возможно не будут светиться и с запрограммированным контроллером, но без подключенного датчика температуры. Я сейчас не помню точно алгоритм работы данной программы при отсутствии датчика DS.

  • Вячеслав
    1 марта, 2014, 14:27

    Здравствуйте

    При прошивке контроллера программатором IC-Prog 1.06 при проверке данных пишет ошибку проверки данных по адресу 0001h.

    Что может быть? Спасибо!

  • admin
    2 марта, 2014, 14:12

    Здравствуйте, Вячеслав. Причин появления ошибки очень много. Для начала попробуйте «поиграть» задержкой ввода\вывода. Для этого откройте окно «Настройка программатора». А вообще будет лучше, если Вы сами поищете решение этой конкретной проблемы на специализированных форумах в сети. Я, например, лет пять мучился со своим JDM программатором, пока не нашел совет — выпаять индикаторный светодиод. Теперь программирую без проблем. Оказывается компорт моего компьютера не обеспечивал необходимых уровней сигналов программирования. Есть еще один глюк — самопроизвольное переключение портов в программе IC-Prog. Я писал, что в железе я не проверял, хотя программу скачали уже более ста раз и нареканий не было. Попробуйте снять галочку «Проверка после программирования» и поставить галочку в «Проверка при программировании» в окне «Опции» Бывает так, что все работает несмотря на выдаваемые ошибки. Так что надо постепенно разбираться.

  • Вячеслав
    2 марта, 2014, 15:29

    Уважаемый  Валерий Юрьевич огромное спасибо за оперативный ответ и советы, а так-же за ваш труд!!! Буду экспериментировать. Ваш «Термостат для самодельного инкубатора» в прошлом году отработал на отлично, но хотелось подстроить гистерезис, а тут что-то не пошло. Еще раз огромное спасибо!Будем развиваться.

  • Леонид
    6 марта, 2014, 10:02

    Валерий Юрьевич.Прошивка не рабочая.Неправильно отображаются сегменты.С уважением Леонид.

  • admin
    6 марта, 2014, 11:15

    Здравствуйте, Леонид. У меня сейчас нет возможности испытать эту схему самому. Прошивку скачали уже 130 раз, может быть у Вас ошибка в плате, а индикаторы точно с общим анодом?

  • Леонид
    7 марта, 2014, 21:50

    Валерий Юрьевич,если у Вас возможность сделать прошивку с общим катодом.Леонид

  • admin
    8 марта, 2014, 0:11

    Пока не знаю. Может позже. Есть другая работа. Пенсии маловато.

  • Александр
    12 марта, 2014, 19:42

    Уважаемый автор хочу вас спросить, не могли бы вы посодействовать в решении одной проблемы с регулированием температуры в салоне авто. Выше приведенная схема мне понравилась своей простотой, но есть некоторые нюансы с прошивкой контроллера. Тот проект который я готовлю базируется на корпусе от контроллера температуры ВАЗ 2110. То есть нужно в программе регулировку температуры ограничить из 16С до 28С с дискретностью в 2С, также требуется индикацию переделать под 7 светодиодов которые будут светиться когда будет выставлена та или иная температура. Сообщите данные переделки возможны в данной схеме.Заранее благодарен.

  • admin
    12 марта, 2014, 21:49

    Здравствуйте, Александр. Под Ваш проект нужно писать новую программу. Пока нет времени, но я поимею ввиду.

  • Александр
    13 марта, 2014, 12:15

    Готов рассмотреть варианты нашего сотрудничества по данному вопросу.Ответ желательно прислать на мыло.

  • Леонид
    19 марта, 2014, 16:42

    Валерий Юрьевич.Спасибо и за эту работу,работает отлично.Один вопрос,во всех схемах обвязка датчика 4,7к а у Вас 5,1 где правильно.С уважением Леонид.

  • admin
    19 марта, 2014, 19:17

    Пожалуйста, Леонид. Резистор, про который Вы спрашиваете, это резистор подтягивающий выходную шину датчика к потенциалу питания. Т.е., когда датчик отпускает выходную шину данных, на ней автоматом появляется логическая единица за счет этого резистора, а учитывая, что входные цепи контроллера имеют очень большое сопротивление и их входной ток управления очень мал, (на входе контроллера стоит триггер Шмитта, реализованный на полевых транзисторах) то и сопротивление подтягивающего резистора не критично. Можете поставить резистор в 10ком. Я указываю тот номинал, который у меня есть в данный момент и с которым проверяется схема.

  • Леонид
    19 марта, 2014, 22:41

    Спасибо за поучение. Хочу узнать дату вашего дня рождения,так-как вашего 53го. Я с вами согласен, что радио это наркотик. Не могу чтобы день без паяльника. Обращаюсь в интере первый раз с Вами. Подскажите, кто читает, не в программаторе убавить скорость, а в компе с 9200 на 7800 и программатор не будет выдавать ошибку. Я собрал их несколько штук и все работали, как и Ваши схемы с первого раза. Леонид.

  • Володимир
    24 марта, 2014, 1:19

    Доброго вечора. Спаяв. Прошив. Нагрів включається/виключається, але є проблема з індикацією, тобто нормальне не висвітлює дані. Куди копати ?

  • admin
    24 марта, 2014, 9:42

    Здравствуйте, Владимир. А индикатор у Вас точно с общим анодом? Посмотрите, соответствует ли распиновка Вашего индикатора рисунку печатной платы.

  • Володимир
    24 марта, 2014, 19:50

    Индикатор 3 РАЗРЯДА KEM-3631-ASR (RL-T3610SBAW/D15 — заг. катод. Повністю співпадає з E30361. Прошивку взяв з схеми з загальним катодом. Індикацію вірно не відображає. При кожному включені — показує по різному. Без термодатчика — іникація відсутня. Помилок монтажу немає. куди рити незнаю.

  • admin
    24 марта, 2014, 22:21

    Уважаемый, Володимир. В этой схеме нужен индикатор с общим анодом, а у Вас с общим катодом. Первоначально в статье указывался индикатор с общим катодом — это была моя ошибка. Примите мои извинения. Ошибку я исправил. По просьбе одного из посетителей я выложил статью, где дана схема и прошивка для индикатора с общим катодом. Статья называется «Цифровой регулятор для инкубатора». Опубликована 17 марта 2014г.

  • Володимир
    25 марта, 2014, 11:59

    Прошивку я використав з статті «Цифровой регулятор для инкубатора». Опубликована 17 марта 2014г. Шиєтся нормально. Можливо сам датчик температури DS18B20 видає помилки чи сам мікропроцесор ?

  • Сергей
    3 апреля, 2014, 16:14

    Здравствуйте Валерий Юрьевич! Работает всё надёжно,затраты на

    изготовление минимальные.Можете ли Вы подсказать по какому адресу и что изменить,чтобы нижний предел температуры понизить до 20 градусов, для использования терморегулятора в

    брудере (после вывода птенцов)

  • admin
    3 апреля, 2014, 16:58

    Здравствуй, Сергей. Алгоритм этой программы построен так, что одним адресом здесь не обойдешься, необходимо написать новую подпрограмму сравнения температур.

  • Александр
    2 мая, 2014, 1:46

    Здравствуйте Валерий Юрьевич!Схемка работает отлично,но есть один глюк!Если в режиме разогрева инкубатора нажать на кнопку SB3 установка гистерезиса,то индикатор полностью отключается и происходит не контролируемый разогрев пока не отключить и заново не включить в сеть!В разогретом состоянии(когда нагрузка отключилась всё работает так как надо!Если возможно подправте пожалуйста прошивку.

  • admin
    3 мая, 2014, 18:36

    Александр, спасибо. Будет время обязательно постараюсь исправить. Да, а при какой температуре нажимаете на кнопку гистерезиса, меньше или больше 25,5 градусов? Какаю нагрузку ты используешь? Если нагреватель отключить, то глюк остается? Есть подозрение на помехи со стороны нагрузки на микроконтроллер через провода.

  • Александр
    4 мая, 2014, 2:03

     В качестве нагревателя используется заводской блок состоящий из 20 последовательно соединённых 12в лампочек( инкубатор «НАСЕДКА»)С нагрузкой или без,разницы нет во всём диапазоне температур глюк остаётся!Длинна проводов по  сети и по нагрузке менял от минимальной до максимальной,результат нулевой!Блок питания сейчас использую от ЗУ телефона переделанный на 9в для нормальной работы 78L05,использовал на разных устройствах работающих на PIC,пока работают надёжно(тьфу-тьфу:)).Проверял на разных БП результат тот же!Поставил керамику 0,1 по питанию прямо на ножки.Контроллер менял.Отключал полностью 15 пин контроллера от индикатора и SB3,оставлял только подтягивающий резистор R9,естественно 1 разряд индикатора не светится,но при закорачивании 15 пин на корпус результат тот же!При глюке на 17 пине утанавливается логичская 1 в раёне 4.7в и остаётся пока не отключить из сети или от кренки.Зараннее благодарен в помощи!

  • admin
    4 мая, 2014, 13:58

    Привет, Александр, пока нет возможности все досконально проверить, буду иметь ввиду. Постараюсь найти глюк. Программу писал по просьбе посетителей, в железе полностью схему не реализовывал, поверял только в протеусе. Каким образом пересекается «1» на 17пине и кнопка SB3 пока не знаю.

  • admin
    5 мая, 2014, 18:31

    Глюк исправлен. Должно быть все нормально.

  • Александр
    5 мая, 2014, 18:49

    Спасибо большое!Теперь всё работает так как надо,я очень доволен!:)))))))))

  • admin
    6 мая, 2014, 9:56

    Я тоже доволен, что вы все довольны моим трудом.

  • Сергей
    22 мая, 2014, 1:21

    Здравствуйте! Спаял все по схеме, прошил, он запустился и на нем постоянно на дисплее растут показания от 25,7 до 50, циклически. в чем может быть дело?

  • admin
    22 мая, 2014, 10:31

    Здравствуй, Сергей. Попробуй скачать прошивку еще раз и перепрошить. Изначальная прошивка содержала ошибку. Если не поможет, то смотри ошибку в печатной плате. Возможно замыкание между дорожками относящимися к кнопке увеличения температуры термостатирования. Успехов.

  • Сергей
    22 мая, 2014, 19:08

    Да действительно мой косяк, плату я свою разводил, и тонер гдето слился и замкнул дорожки. Спасибо огромное за конструкцию!!

  • admin
    23 мая, 2014, 11:03

    Всегда рад помочь.

  • Владислав
    15 декабря, 2014, 12:00

    Здравствуйте!!! Схема точно рабочая?? Очень хочу собрать. И подскажите пожалуйста, какой ток потребления у данной схемы?? Спасибо...

  • admin
    15 декабря, 2014, 12:40

    Здравствуй, Владислав. А ты точно можешь собрать такую схему?? Шутка. Ток потребления равен примерно 60мА и во многом зависит от тока протекающего через индикатор, а тот в свою очередь — от гасящих резисторов R11... R18, от величины которых зависит яркость свечения индикатора.

  • Владислав
    15 декабря, 2014, 20:33

    Все, понял)) Спасибо)

  • Владислав
    23 декабря, 2014, 11:47

    Есть еще один вопрос... Могу ли я запитать эту схему от мобильного зарядного устройства на 5 вольт... убрав фильтр, диодный мост и кренку??? Спасибо.

  • admin
    23 декабря, 2014, 12:40

    Можно, но если оно выдает точно 5 вольт. Многие зарядники выдают больше, поэтому стабилизатор лучше оставить для защиты контроллера, но применить микросхему с маленьким падением напряжения вход-выход.

  • Бек
    4 января, 2015, 19:52

    Здравствуете Админ. Скажите пожалуйста... Вот несколько схем (простых) терморегулятора в интернете нашел. Вашу схему считаю самым оптимальным. Но во всех остальных схемах есть регулировка (подгонка). Точнее, чтоб нагреватель выключался именно при заданной температуре, надо где то подогнать резистор нужной величины. А на Вашей схеме, я так понял, регулировки нет. Вопрос... По Вашей схеме, выключится ли нагреватель именно при той температуре, которая необходима? Точнее соответствует ли фактическая температура, которую ощущает или принимает датчик выставленному индикатору? или есть какая та погрешность? или как можно точно настроить, чтоб фактическая температура соответствовала значению индикатора? Думаю смог правильно изложить,то что хочу сказать... Заранее спасибо.

  • admin
    4 января, 2015, 23:27

    В Мире нет ничего идеального, у каждого измерительного прибора есть погрешность. Датчик DS18B20 — цифровой датчик и калибруется на заводе изготовителе. Точность измерения температуры DS18B20 в диапазоне от — 10°C до +85°C – ±0.5°C. Можно, конечно для одного датчика ввести программную поправку, но это сложновато, да и надо ли. Если у Вас есть термометр более точный, то просто выставляйте температуру в поправкой на этот термометр. Можно воспользоваться медицински термометром.

  • Владислав
    6 января, 2015, 21:39

    Здравствуйте. Вопрос. У вас не возникало проблем в протеусе с  датчиком температуры? Показывает нулевую температуру. Остальное вроде работает. Ножку сброса RA5 точно нужно соединить с RA4?

  • admin
    6 января, 2015, 23:10

    Здравствуй, Владислав. Да ножки RA4 и RA5 соединены вместе. RA4 имеет выход с открытым стоком, он то и является коммутатором линии связи с датчиком. Проблем с датчиком в протеусе не возникало. Должно все работать. Прошивку скачали уже более 1000 раз.

  • Бек
    16 января, 2015, 22:10

    Здравствуете Админ. У меня вопрос. В файле Splan думаю, есть ошибочка, что некоторых может привести в заблуждение. А точнее ножки индикатора MT30361. у вас три ножки указаны так: f 3; g 10; h 5. Полазив по просторам интернета, я думаю, что должно быть: f 10; g 5; h 3. Это чисто мое мнение. Проверьте пожалуйста. Все детали купил, на протеусе проверил, все работает отлично. Но еще не собрал, так как есть подозрение с этими ножками. Заранее спасибо. (В сообщении выше сам ошибся. Прошу прощения)

  • admin
    17 января, 2015, 13:39

    Здравствуй Бек. Ты с какой ноги начинаешь считать? Первая нога индикатора на рисунке платы, это сегмент е.

  • Бек
    18 января, 2015, 18:13

    Здравствуйте. Все ножки сходятся. Вот только f, g, h мне не понятно. В интернете нашел схему, там показано f 3; g 10; h 5 а у вас на схеме f 10; g 5; h 3. Какой из них правильно, просто не могу разобраться. Все готово. Пока не начал собирать

  • admin
    18 января, 2015, 21:05

    Бек, у меня все работает так, как указано на МОЕЙ схеме.

  • Бек
    18 января, 2015, 22:32

    Спасибо Валерий Юрьевич, за советы и за труд. Попробую и так и по другому. Думаю получиться.

  • admin
    18 января, 2015, 22:36

    Не ошибается тот, кто нечего не делает. На всякий случай посмотри как расположены сегменты на твоем индикаторе. А там можешь подправить рисунок печатной платы.

  • Вадим
    23 января, 2015, 19:32

    Здравствуйте !

    Изделие замечательное. Повторяется на «раз». Только печатку переделал — разместил на ней симистор с обвязкой и добавил цепь запуска вентилятора обдува яиц. Два инкубатора работают без перерыва ( перепёлки ). Очень хотелось бы расширить диапазон температур, ну или поднять верхний порог. Конструкция железобетонная — хочу использовать в шпарчане перед ощипом 🙂 а там температура 67-72 градуса ... Исходником не поделитесь ? 🙂 Еще раз СПАСИБО за отличную конструкцию ! С Уважением ...

  • admin
    24 января, 2015, 16:24

    Спасибо за оценку. Исходник сейчас поищу и вышлю.

  • Вадим
    24 января, 2015, 16:43

    Спасибо ! Есть среди Ваших работ «Термостат для бойлера на PIC16F628A», но и там верхний порог 70 градусов. Вот до 80-и бы... Конструкция подошла бы идеально. Еще раз огромное спасибо ! Удачи !

  • admin
    24 января, 2015, 17:12

    Вадим, ты не мог бы мне на почту скинуть описание твоей конструкции, для которой нужен термостат. Я бы отдельной статьей выложил проект и для других посетителей с новой прошивкой. если не жалко то можешь прислать рисунок печатной платы.

  • Бек
    31 января, 2015, 22:28

    Здравствуете Валерий Юрьевич. Собрал плату. Разводку делал в программе DipTrace. Проверил, все правильно. Прошивку залил с помощью ICProg, и пишет она «Проверено успешно», но не работает моя конструкция. Сигменты загораются как попало, то тускло, то ярко. Где ошибка не могу понять. На протеусе работает четко. Вопрос... Я мог стереть константу PIC16F628A? Хотя в некоторых статях пишут, что на PIC16F628A не бывает константы. Когда считывал только приобретенный МК, константу не показывал. Как запустить внутренний генератор 4 Мгц? Я просто залил прошивку в новый МК и никакую константу не сохранял. В гугле перерыл и не нашел ответа. Заранее спасибо.

  • admin
    1 февраля, 2015, 12:53

    Здравствуй, Бек. У PIC16F628A нет константы. Внутренний генератор этого контроллера запускается соответствующими битами конфигурации. Ищи замыкания между дорожками.

  • Бек
    1 февраля, 2015, 18:08

    Я так понял, включение внутреннего генератора уже заложено в прошивку? Я использовал блок питания от зарядного устройства телефонов SAMSUNG (он выдает ровно 5 В). Это не может повлиять на работу МК?

  • admin
    1 февраля, 2015, 18:16

    Да. включение заложено в прошивке. Напряжение питания необходимо проверить под нагрузкой с помощью осциллографа. Это раз. На стабилизатор напряжения схемы необходимо подавать на менее семи вольт постоянного напряжения.

  • Бек
    2 февраля, 2015, 11:45

    Нашел причину. У меня индикатор другой марки CPD-05231UR2/A. А у этого индикатора оказывается распиновка совсем другая. Когда искал в интернете информацию об этом индикаторе, в некоторых статьях показывали такую же распиновку, что и MT30361. Отпаял индикатор, соединил проводами как надо и все заработало. Осталось переделать плату и вмонтировать в инкубатор. Спасибо, Валерий Юрьевич за труд и советы.

  • admin
    2 февраля, 2015, 15:40

    Пожалуйста, я очень рад.

  • Вячеслав
    18 февраля, 2015, 13:01

    Здравствуйте, admin.

    Скажите, пожалуйста, какой диапазон термостатирования в Вашем регуляторе?

    Спасибо.

  • admin
    19 февраля, 2015, 0:09

    Температурный диапазон корректной работы термостата лежит в пределах +26,0... +51,0 градусов Цельсия.

  • Вячеслав
    19 февраля, 2015, 10:43

    Понятно. Спасибо.

  • Иван
    20 февраля, 2015, 22:59

    Подскажите а зеркалить нужно для лута?

  • Иван
    21 февраля, 2015, 12:12

    Здравствуйте! Подскажите пожалуйста печатную плату нужно зеркалить или нет,по технологии ЛУТ?Не мешало бы выложить фото готового собранного устройства.

  • admin
    21 февраля, 2015, 14:38

    Для лута рисунок должен быть зеркальным. Само устройство было опробовано на макетной плате.

  • Иван
    21 февраля, 2015, 17:14

    Спасибо ! будем собирать!

  • Вячеслав
    26 февраля, 2015, 0:26

    Здравствуйте, admin. Снова пишу, но не с вопросом , а со словами благодарности. Спасибо Вам за Вашу разработку и поддержку Вашего проекта. Регулятор отлично работает. Спасибо.

    Единственное добавьте в текст описания, что без датчика даже с прошитым контроллером индикатор светится не будет. Об этом Вы писали в одном из ответов.

  • admin
    26 февраля, 2015, 2:03

    Спасибо за благодарность. Пожелание исполнил.

  • Анатолий
    26 февраля, 2015, 7:43

    Добрый день! хотел узнать конденсаторы С3. С4 какая марка и какой они емкости пико нано

  • Анатолий
    26 февраля, 2015, 7:51

    и если не затруднит напишите марку индикатора

  • admin
    26 февраля, 2015, 13:02

    Конденсаторы С3 и С4 были выпаяны из старого БП от компьютера, так что марка неизвестна. Здесь важно рабочее напряжение конденсаторов. С3 может быть практически любым, т.к. стоит в цепи 5В, а рабочее напряжение С4 — 1000 В. Данное обозначение номинала конденсаторов говорит о том, что их емкость указана в микрофарадах. Марка моего индикатора ВТ-М326RD.

  • Анатолий
    27 февраля, 2015, 14:56

    Добрый день! еще немного вопросов очень понравились ваши проекты многие хотел воплотить так как живу в частном доме как и чем можно запрограммировать схему программатор и какой программой шьете и можно ли ваш индикатор поменять подобрать аналоги извините за ссылку вот на этом сайте http://ledlamps.ru/collection/Digital-LED?order=&characteristics%5B%5D=4748618

  • admin
    27 февраля, 2015, 16:47

    Программа IC-Prog, Программатор из «Радио» 8 за 2007 год. Индикатор светодиодный, любой марки, трехразрядный, с общим анодом.

  • Иван
    27 февраля, 2015, 21:20

    Всем привет! Собрал все таки устройство.Работает отлично ! Спасибо автору за схему и прошивки!

  • Жорик
    8 марта, 2015, 23:48

    Мужики... Выручайте... Хочу собрать эту схемку. Только вот живу в такой глуши, что чтобы достать детальки нужно 2 дня потратить чтобы сьездить их купить, да и с прошивками я никогда не сталкивался... Если кто имеет возможность — пришлите мне пожалуста уже прошитый контройлер и термодатчик. Оплачу все расходы наложенным платежом, и можете за работу пару копеек накинуть. Кто может помочь — напишите на мыло gopik@tut.by

  • Бек
    11 марта, 2015, 22:40

    Жорик, если вы собираетесь собрать эту схему на плате, значить есть у вас возможность и собрать программатор. я сам собрал во по этой ссылке http://radiohlam.ru/control/RCD_pic_prog.htm. Прошивает безошибочно и несколько раз прошивал. Прошивал с помощью программы ICProg.

    Если тут была бы возможность, то я бы выложил фото. У меня терморегулятор получился еще компактнее и удобнее. Микросхема и почти все детали на одной стороне платы, а индикатор, кнопки и светодиоды на другой. Блок питания сделал и подачу напряжения 220 сделал на другой одной плате. Нарисовал плату на программе Dip Trace. Инкубатор работает, но еще не закладывал яйца. Если кому интересно, пишите на мыло uzbechik@mail.ru, вышлю файлы печатной платы в формате Dip Trace и фото готовых плат. Всем удачи, автору спасибо.

  • Бек
    11 марта, 2015, 22:46

    Кстати, у меня индикатор марки CPD-05231UR2/A, что отличается от указанного на схеме расположением ножек.

  • admin
    11 марта, 2015, 23:04

    Можете работать через форум, там можно выкладывать и фото, и рисунки. Только тему создайте.

  • Жорик
    12 марта, 2015, 9:05

    Бек... Логика не логична... для самостоятельной сборки програматора — мне опять же нужно ехать на рынок за деталями. Разумеется — если я туда доберусь — то соберу себе и програматор, и конройлер куплю. Только это к моему большому сожелению будет ОООоочень не скоро. Ну да ладно... БЛАГОДАРЮ ЗА СОВЕТ. (впрочем — на реальную помошь особо то и не надеялся.)

  • admin
    12 марта, 2015, 12:12

    Здравствуй, Жорик. Я тоже живу в деревне и все детали покупаю на eBey. Время доставки примерно месяц. Доставка в основном бесплатная, цены вполне приличные.

  • Иван
    18 марта, 2015, 21:24

    Добрый вечер!!!!  не могли бы вы написать программу для поддержания температуры на уровне 20-50 градусов

  • Иван
    18 марта, 2015, 21:26

    я сначала собрал это устройство а только потом столкнулся с тем что невозможно установить нужную температуру  23гр

  • Иван
    18 марта, 2015, 21:28

     если можно исправить установку температуры   то отправьте пожалуйста мне прошивку  на почту заранее благодарен     mizerniuk2410@mail.ru

  • Валерий
    24 марта, 2015, 0:38

    Здравствуйте admin!

    Спасибо за разработку!

    Давно хотел спаять себе в хозяйство инкубатор! Подкупила Ваша схема простотой.

    Заработала схема не сразу... После нахождения кучи моих «косяков», все работает как надо! Для повторяющих, если не работает, ищите чего напутали!

    Пожелание! Может решитесь дописать программку для определения неисправности датчика, а, то и на ШИМ замахнетесь!

    С уважением и успехов всем, и главное автору!!

    Как вылупится первый ципленок отпишусь!

  • admin
    24 марта, 2015, 13:43

    Спасибо. В планах все это есть, да руки ни как не доходят. Времени на все не хватает.

  • Валерий
    26 марта, 2015, 0:45

    Заметил, как только включил регулятор, температура, скажем, 18.2 град и начинает сразу расти, до 22-х и уже не меняется. Думаю, это из-за нагрева кристалла датчика температуры, или это что-то другое?

    С уважением!

  • admin
    26 марта, 2015, 10:38

    Здравствуй, Валерий. Четыре градуса, это очень много для саморазогрева. Если твой датчик припаян непосредственно к плате, то он может показывать ее разогрев. Надо смотреть.

  • Валерий
    26 марта, 2015, 23:01

    Ну, что, тут добавить! Даже и подумать не мог, насколько чувствительный датчик! Все правильно, плата его подогревала.

    И, что его может греть, при таком малом токе!? Установил  100мА стабилизатор, так он еле теплый.

    Кому интересно, длина кабеля метр. Кабель аудиг-видео. Внешняя оплетка, соединяется с минусовым проводом. Вроде обмену контролера и датчика ничего не мешает.

    Всем успехов и персонально автору!

  • admin
    26 марта, 2015, 23:40

    Спасибо!

  • Бек
    29 марта, 2015, 18:53

    Здравствуете Валерий Юрьевич. Собрал инкубатор полностью. Работает отлично, но еще яйца не закладывал. Инкубатор на 40 яиц. Время между включением и выключением лампочек очень коротка, даже при установке гистерезиса 0,4 градуса. В связи с этим, есть предложение...

    У меня до этой схемы в этом же инкубаторе стояла другая схема, а точнее на транзисторах. Собрал тоже сам. Там принцип работы немного другая была.В прошлом году выводил 3 партии цыплят. Поменял на вашу схему, так как показывает температуру на циферблате.Как бы по современнее и датчик посерьезнее. Вопрос!!! Можно ли на МК собрать подобную схему? А точнее... До установленного градуса (например 37С) лампочки горят в полный накал.Если гистерезис установлен 0,4С, то начиная с 37С лампочки начали медленно затухать. При достижении 37,4 полностью погасли. А точнее... На RA0 было не либо «0» либо «1», а медленно уменьшалось напряжение в промежутке установленного гистерезиса. Такой принцип, если возможен, то выдерживал бы температуру более стабильнее. За любой ответ заранее благодарен.

  • admin
    29 марта, 2015, 19:06

    К сожалению в цифровой технике нет промежуточных состояний, или 0, или 1. Часто включается нагреватель — значит плохая термоизоляция корпуса инкубатора, а вообще я не вижу в этом проблемы.

  • Владислав
    31 марта, 2015, 21:37

    Здраствуйте!! Я выражаю вам большую благодарность за ваш прибор и ваши труды!! Использовал вашу статью для своей дипломной работы! Все собрал... прошил... и о чудо!! Прибор работает... без нареканий!! Большое вам спасибо!!!

  • Владислав
    5 апреля, 2015, 0:14

    На RA0 ножка 17... Сколько вольт должно выходить? У меня 4.4 вольта. Так и должно быть? Спасибо.

  • admin
    5 апреля, 2015, 1:35

    Да, так и должно быть, это сигнал управления нагревателем.

  • Валерий
    7 апреля, 2015, 22:26

    Осталась последняя надежда перепаять оптосимистор. Все работало нормально, но в какй-то момент замигали лампочки терморегулятора. Остался только МОС. Пойду менять!

  • Валерий
    7 апреля, 2015, 23:30

    Все-таки МОС Поменял, все заработало.

  • Игорь
    14 апреля, 2015, 12:27

    здравствуйте админ, симистор можно поменять на вт136-600е? спасибо!

  • Игорь
    14 апреля, 2015, 16:01

    и ещё вопрос . можно ли собрать индикатор из трёх одноразрядных

  • admin
    14 апреля, 2015, 19:58

    Конечно можно, но не забывайте о максимальной мощности, которую способен коммутировать симистор.

  • admin
    14 апреля, 2015, 20:06

    И еще ответ. Можно, соединив параллельно соответствующим образом сегменты индикаторов.

  • Валерий
    14 апреля, 2015, 20:28

    Здравствуете Валерий Юрьевич. Собрал схему на индикаторе из dvd плеера и второй на прямоугольных светодиодах из советского телевизора. Обе платы отлично работают. Спасибо большое за труд.

  • admin
    14 апреля, 2015, 21:02

    Пожалуйста.

  • Валерий
    15 апреля, 2015, 23:46

    Здравствуйте Валерий Юрьевич! У меня вопрос такого плана,показание на табло отличаются от показаний на спиртовом термометре (специального, для инкубаторов). Отличаются где-то на 0,5 град. При этом измерял температуру по медицинскому, все было нормально, по крайней мере небыло такой разницы. Может надо датчик было поместить в медную трубку, или что-то другое сделать.

      А, как у других! Какая температура на табло и сколько гистерезис? Я установил 38 град при гистерезисе 0.3 град. Спиртовый, как писал выше показывает 37,8 град.

  • admin
    16 апреля, 2015, 20:51

    Здравствуй, Валерий. Точность электронного датчика, примененного в схеме +, — 0,5 градусов. Так что отклонения от реальной температуры возможны и это надо принимать во внимание. Для измерения реальной температуры я бы взял лучше ртутный медицинский термометр, они более точные, чем спиртовые. А вообще каждый измерительный прибор имеет свой класс точности!!! И это тоже надо иметь ввиду.

  • Игорь
    21 апреля, 2015, 0:14

    ещё раз здравствуйте. если не сложно помогите определиться. как лучше установить симистор с обвязкой, на отдельной плате или навесным? и в одном из постов(26 февраля) вы объясняли.цитата ( С3 может быть практически любым, т.к. стоит в цепи 5В, а рабочее напряжение С4 — 1000 В) не вижу в схеме С-4 . спасибо!

  • Игорь
    21 апреля, 2015, 0:37

    если можно ещё один вопрос . диодный мост на схеме питается переменкой на внешние ноги. у меня куча мостов и у всех питание переменки подаётся на средние ноги. может я таких не видел или не понимаю . если что не так простите, новичок!

  • admin
    21 апреля, 2015, 1:22

    Привет, Игорь. С4 стоит последовательно с R1, а эта цепь стоит параллельно симистору. Обвязку симистора я обычно располагаю на опорных стойках прямо на его радиаторе.

  • admin
    21 апреля, 2015, 1:26

    Здравствуй, Игорь, еще раз. Включай мост согласно обозначению, указанном на его корпусе. Мостов много и разводка у них разная.

  • Игорь
    21 апреля, 2015, 9:50

    спасибо!

  • Игорь
    21 апреля, 2015, 13:38

    я искал с-4 на рисунке печатной платы . потому и не нашёл . простите за невнимательность и спасибо за терпение!

  • Игорь
    27 апреля, 2015, 23:48

    ЗДРАВСТВУЙТЕ . В КАКИХ ПРЕДЕЛАХ МОЖЕТ КОЛЕБАТЬСЯ ВЫХОДНОЕ НАПРЯЖЕНИЕ ТРАНСФОРМАТОРА? СПАСИБО.

  • admin
    28 апреля, 2015, 1:34

    При использовании указанного стабилизатора, у которого минимальное падения напряжения вход — выход равно 2,5В,напряжение на конденсаторе С1 должно быть не менее 5,0В + 2,5В = 7,5В. Беря во внимание падение напряжения на внутреннем сопротивлении маломощного трансформатора, диодном мосте, примерно такое же минимальное переменное напряжение должно сниматься со вторичной обмотки трансформатора. Максимальное напряжение входа у КР142ЕН5 = 15В. Такое напряжение на С1 будет на холостом ходу при переменном напряжении вторичной обмотки = 15/1,41 = 10,6В Исходя из требований надежности к устройству и возможности всплесков напряжения в первичной сети 220в, выбираем 9В. А вообще лучше иметь трансформатор с выходным напряжением 8В.

  • Игорь
    2 мая, 2015, 3:24

    здравствуйте.интересует ваше мнение по поводу температурного датчика . стоит его залить герметиком или термоклеем? по причине большой влажность в инкубаторе.

  • admin
    2 мая, 2015, 11:55

    Чем больше будет масса датчика, тем больше время реакции на изменение температуры, нужный гистерезис будет трудно выдержать, поэтому изолируют лаком только открытые проводники .

  • Игорь
    6 мая, 2015, 18:38

     здравствуйте. а какие фьюзы выставить при прошивке?

  • admin
    6 мая, 2015, 21:58

    У пикконтроллеров все биты конфигурации записаны непосредственно в прошивочном файле — HEX, и записываются в него автоматически.

  • Сергей
    7 мая, 2015, 23:37

    собрал 4 штуки, при использовании одного из них «поварил» яйца... начал проверять остальные 3 девайса — все показывают одинаково... с погрешностью на 1 градус... вместо 37,6 — 38,6 ±0,1 градус. калибровочка нужна бы... а так все работает.

  • admin
    8 мая, 2015, 0:47

    А каким термометром контролируете? Класс точности какой? У датчиков погрешность не более 0,5 градусов. А потом, судя по замерам, датчики завышают показания, тогда как можно «поварить», т.е. реальная температура ниже. Если я правильно понял «поварил» — перегрел.

  • Сергей
    8 мая, 2015, 9:40

    перемерял температуру 2мя медицинскими и лабораторным термометром, так вот у них температура совпадает... я имел ввиду что вместо реальных 38 показывает 37...

  • admin
    8 мая, 2015, 17:14

    Я не могу точно ответить на твой вопрос. Разница в один градус очень много. Через мои руки прошли семь датчиков и максимум отклонения было 0,3 градуса С. Датчик DS18B20 — цифровой датчик и калибруется на заводе изготовителе. Точность измерения температуры DS18B20 в диапазоне от — 10°C до +85°C — ±0.5°C. Можно, конечно для одного датчика ввести программную поправку, но это сложновато, да и надо ли. Я просто имел это ввиду и устанавливал температуру соответствующим образом. Почти две тысячи скачиваний и такого вопроса не возникало. Пока не знаю, что тебе и посоветовать.

  • Игорь
    9 мая, 2015, 1:47

    здравствуйте. спешу выразить слова благодарности.сегодня запустил, заработало сразу . ничего настраивать не пришлось. огромное спасибо за устройство и своевременные ответы. ещё раз СПАСИБО!

  • Сергей
    9 мая, 2015, 11:14

    я учел погрешность и установил температуру ниже на 1 градус... пока пользуюсь, посмотрим что вылупится... при повышенной температуре начинали лупиться раньше на 2-4 дня и процент вывода был очень невысоким. хотелось бы под даную схему прошивку с диапазоном регулировки от 0 до 100 градусов для использования девайса в других целях в свободное от инкубации время. например для поддержания температуры зимой в неотапливаемом помещении или нагрева жидкостей до определенной температуры. а в остальном все хорошо, схема неплохая, есть возможности доработок и изменений. спасибо...

  • admin
    9 мая, 2015, 11:19

    Приму Ваши пожелания во внимание, но пока огород.

  • Сергей
    9 мая, 2015, 11:51

    сделаете прошивочку скиньте или сообщите на sogorodnik@i.ua Заранее благодарен...

  • Сергей
    9 мая, 2015, 11:56

    во избежание подобных казусов хочу предупредить всех скачующих прошивку и собирающих данный девайс. Проверяйте температуру на откалиброванных термометрах и вводите плправки!!! Для инкубации это критично!!!

  • Игорь
    17 мая, 2015, 22:29

    здравствуйте . я наверное не первый с такой просьбой , если можно дополните сие устройство автоматическим переворотом лотков . думаю все благодарны будут . в остальном устройство работает без нареканий. спасибо!

  • Виталий Ухов
    18 мая, 2015, 0:09

    Особенно если бы вашу благодарность на хлеб можно было бы намазать. Во всех комментах только просьбы.

  • admin
    18 мая, 2015, 0:17

    Игорь, ты что имеешь ввиду, вывод таймера?

  • Игорь
    18 мая, 2015, 21:07

    что касается (на хлеб намазать) всегда готов! чем могу. думаю что я не одинок.(Игорь, ты что имеешь ввиду, вывод таймера?) я имел ввиду таймер , по истечению времени которого включатся двигатель который повернёт лотки и (допустим) упершись в концевой выключатель двигатель отключится .     снова запустится таймер, и так по кругу.

  • admin
    18 мая, 2015, 21:52

    По правде сказать, давно такая идея возникла, но все как то не складывается. То одно, то другое. Но самое главное это желание, что либо творить. Без него ничего путного не получится. Вот и жду, когда на это дело руки зачешутся.

  • Игорь
    31 мая, 2015, 0:02

    ЗДРАВСТВУЙТЕ . НАШЁЛ НЕБОЛЬШУЮ ОШИБКУ . В СХЕМЕ В АРХИВЕ НА МЕСТЕ С3 СТОИТ С4

  • admin
    31 мая, 2015, 13:49

    Спасибо, исправил.

  • Игорь
    1 июня, 2015, 17:14

    день добрый. ну подскажите R1-39 ом на какой поменять можно , его нет а заказывать долго ждать. из близких по значению есть 51 ом и 20 ом

  • Игорь
    1 июня, 2015, 17:36

    и второй вопрос R2-360 можно поменять на 390. спасибо

  • admin
    1 июня, 2015, 19:56

    Да можно, лучше если они будут не менее 0,5 Вт.

  • Игорь
    2 июня, 2015, 1:15

    ещё раз здравствуйте. запустил второй термик, опять без проблем и настроек! завтра постараюсь на хлеб намазать) с первого инкубатора 10 числа должны начать выводиться . если будет всё нормально,создам тему на форуме и выложу видео аппарата и надеюсь приплода. пока всё идёт нормально, температуру держит ±0,2 градуса. да хочу прокомментировать пост Сергея (7 мая о перегреве) при настройке своего инкубатора(если он на лампах) нужно правильно выбрать положение датчика . я внизу ламп поставил жестяные щитки,а над датчиком козырёк,  чтобы прямой свет не попадал на датчик . и поставил два кулера с проца (одного на 250 яиц было мало) и стало всё нормально температура радует . спасибо автору

  • Игорь
    12 июня, 2015, 23:52

    Здравствуйте. пишу отчет ,из 250 ти яиц 25 не вывелось (при условии что яйца не светил ни при закладке ни в процессе инкубации) я считаю хороший результат! сейчас применил этот терморегулятор для обогрева уже выведенных цыплят. прибор оказался многофункционален!

  • admin
    13 июня, 2015, 1:45

    Забыл спросить, влажность, как поддерживал на нужном уровне.

  • Игорь
    13 июня, 2015, 22:23

    а никак, гигрометра не было.под сеткой стояли поддоны с водой и всё. поддоны сделал путём распиливания двадцатилитровых канистр они занимали всё дно. а гигрометр с переворотом лотков планирую на будущий год

  • admin
    13 июня, 2015, 22:26

    Попробую тебе помочь, а то очень много просьб по этому поводу и от других посетителей. Жаль только, что про кнопку забывают.

  • Игорь
    14 июня, 2015, 14:29

    да я и сам никак не нажму на кнопку. но я не забыл про своё обещание. закину денег на я/д и обязательно нажму.

  • Александр
    19 июня, 2015, 15:01

    Доброго Здоровья.собрал плату.прошил контроллер.включаю а индикатор не светиться.горят сигнальные светодиоды HL1 и HL2 при нажатии на sb2 sb3 происходит короткое...????

  • Александр
    19 июня, 2015, 15:30

    Все нашел проблему.Внимательно просматривайте что и как спаяли!!!!

  • admin
    19 июня, 2015, 22:55

    Здравствуй, Александр, ты как всегда прав!

  • Александр
    1 июля, 2015, 20:07

    Здравствуйте!появилась идея,чтобы при достижении заданной температуры нагреватель полностью не отключался ,а уходил на меньшую мощность.есть три моих варианта.1 Самый сложный-меняем прошивку.2 в паралель делаем управление симистора.3 делаем генератор с регулировкой скважности.и подключаем в паралель управления оптрона.Админ.ответте пожалуйста какой из предложеных вариантов самый оптимальный.

  • admin
    1 июля, 2015, 20:18

    Здравствуй, Александр. Хотелось бы знать, для каких целей тебе это надо?

  • Александр
    1 июля, 2015, 23:09

    просто в моем инкубаторе сильно часто срабатывает включение нагрева.поэтому я хочу чтобы при достижении заданной температуры нагрев переходил в меньший режим.и еще на шестой день пробило симистор ВТ136 почему пока не пойму ведь нагрузка менее 60Вт.А яйца все сварились.

  • Александр
    1 июля, 2015, 23:13

    Ув Админ как выйти к Вам на личку я нашел интересную схемку.не хочу  рекламировать нужен совет.

  • admin
    2 июля, 2015, 0:49

    На главной странице сайта есть кнопка, называется «КОНТАКТЫ», это первое. Второе, симистор, работающий в первичной сети, в таких ответственных местах, где от его надежности зависит жизнь, выбирай на напряжение не менее 800 вольт. Вероятность пробоя ПП прибора от импульсных перенапряжений будет намного меньше. И нагрузка в 60 вт здесь не причем. Третье — что такое для тебя сильно часто? Частое включение нагревателя говорит о том, что у твоего инкубатора плохая теплоизоляция, это плохо, и маленькая инерционность нагревателя — это хорошо для поддержания температуры с точностью в 0,1 градуса. Четвертое — посмотри видеоотчет о работе данного устройства, присланный мне Игорем Курбатовым из Краснодарского края — www.kondratev-v.ru/obratn...atora-video.html

  • valentinjvj
    5 июля, 2015, 5:05

    Как и где я могу приобрести уже «прошитый» pic контроллер с этой программой терморегулятора ?

  • admin
    5 июля, 2015, 13:33

    Я, мог бы тебе помочь, но у нас очень дорогие пики.

  • valentinjvj
    8 июля, 2015, 6:06

    Условия на mail пожалуйста, если Вас не затруднит.

  • Александр
    16 августа, 2015, 19:08

    Здравствуйте!

    Собрал устройство с общим анодом. Запустил, но постоянно идет циклическое уменьшение показаний индикатора с 51.0 до 25.5 и принажатой SB3 9.9 до 0.0. Проверял монтаж, звонил дорожки при снятом микропроцессоре все ОК. Шил прошивальшиком PIK KIT2. Заронее благодарен!

  • admin
    17 августа, 2015, 12:13

    Здравствуй, Александр. Посмотри исправность кнопок.

  • Александр
    20 августа, 2015, 10:39

    Здравствуйте Валерий Юрьевич!

    Кнопкиисправны.Косячит прошивка. Отсоединил 2 и 18 ноги от панельки результат тотже. Спасибо

  • admin
    20 августа, 2015, 20:44

    Подожди немного, я попробую собрать макет с прошивкой с сайта.

  • Бек
    8 сентября, 2015, 10:09

    Здравствуйте Валерий Юрьевич! У меня к Вам, так сказать, просьба. Я собрал инкубатор полностью по Вашей схеме. Все работает отлично. За что благодарен Вам. Но есть один недостаток и это «Таймер поворота лотков». Я поворачиваю яйца вручную. Это неудобно тем, что я не всегда нахожусь дома. В интернете поискал, нашел идеальную схему, но она на микросхеме К176ие5. Эта микросхема прошлого века, что невозможно найти в наше время. Возможно ли написать программу таймера на МК, чтоб на выходе МК на протяжении часа было «0» и час «1», и так постоянно продолжался? И желательно на PIC. МК приобрести в наше время не составит труда. За любой ответ, заранее благодарен.

  • admin
    8 сентября, 2015, 11:53

    Привет, Бек. Сейчас заниматься некогда, пенсии не хватает, устроился на подработку.

  • Артем
    22 сентября, 2015, 19:20

    а можно использовать ВТ136Х600?

  • Артем
    22 сентября, 2015, 23:34

    и что это за полоска на MOC3063 на плате? и я не могу разобраться где ВТ136Х500 на печатной плате?

  • admin
    23 сентября, 2015, 1:05

    Полоска, это пропил в самой плате. Он разделяет проводники, находящиеся под напряжением сети, от низковольтной части схемы. Симистора на плате нет.

  • admin
    23 сентября, 2015, 1:06

    Это будет еще лучше, учитывая, какая у нас первичная сеть с ее нестабильностью.

  • Артем
    25 сентября, 2015, 16:16

    на плате этот пропил ничего то не разделяет, он обязателен?

  • admin
    25 сентября, 2015, 18:45

    Если плата будет защищена от влаги, то не обязателен.

  • Артем
    8 октября, 2015, 23:01

    а рисунок печатной платы распечатывать зеркально или нет?

  • admin
    9 октября, 2015, 0:50

    Здравствуй, Артем. Если ты будешь изготавливать плату по технологии ЛУТ, то рисунок на бумагу печатают зеркально.

  • Артем
    19 октября, 2015, 20:01

    а вместо кр1157ен5а можно l7805cv вставить? и вместо МТ30361 заменить на E30361-L-O-0-W?

  • admin
    19 октября, 2015, 21:08

    Вместо кренки можно поставить любую с током не менее 0,1 А. Индикатор любой с общим анодом.

  • Артем
    19 октября, 2015, 21:21

    ну этот подойдет. а я с общим катодом поставил, и может из-за этого l7805cv греется и ничего не показывает индикатор?

  • admin
    19 октября, 2015, 22:44

    Артеоооо...м! Ты стаью читал? Если индикатор не с общим анодом, то конечно показаний не увидишь. А вот перегрев стабилизатора..., тут возможны и другие дефекты. Не спеша, внимательно, спокойно проверь то, что собрал. Конструкция рабочая.

  • Артем
    23 октября, 2015, 22:12

    сильно греется стабилизатор, ниче не горит( уже менял стаб тоже греется. в чем причина?

  • admin
    24 октября, 2015, 18:49

    Привет, Артем. А, я, откуда знаю! А если серьезно, то стабилизатор греется потому, что через него течет большой ток. Проверь монтаж, включай без контроллера.

  • Игорь
    27 октября, 2015, 0:11

    Здравствуйте форумчане . простите за флуд, но хочу обратиться ко всем кто хочет дополнить схему поворотом лотков с яйцами ( перекатом яиц) давайте дружно поможем Валерию Юрьевичу (для этого есть кнопка помощь сайту) и у админа появится время помочь нам и дорисовать схему и дописать прошивку. спасибо!

  • Artem
    13 ноября, 2015, 0:41

    Приветствую! Подскажите пожалуйста, семистор хочу поставить BT138X-600 (просто есть в наличии) без изменений схемы будет ли он нормально открываться? Еще не кинете схемку для прошивки контроллера через COM порт.

  • admin
    13 ноября, 2015, 14:11

    Ответ отправил на почту.

  • votl
    3 января, 2016, 20:37

    Здравствуйте, admin. Прошу Вашей консультации. Собрал термостабилизатор, но индикатор постоянно самопроизвольно переходит из режима индикации гистерезиса в режим индикации температуры, причем показывает 70,3 , температура и гистерезис регулируется, нагрузка отключается и включается. Попробывал еще раз скачать прошивку, стереть ПИК и еще раз прошить, не изменилось. С уважением, votl

  • admin
    3 января, 2016, 20:58

    Ты, читал комментарии? Там много ответов на такие вопросы. Ищи ошибки в качестве монтажа и деталей. Все должно работать.

  • votl
    3 января, 2016, 21:54

    Комментарии прочитал и не раз, да пока ответа для себя не найду!!! В монтаже ошибки нет, детали проверяю перед пайкой, опыта достаточно, но всякое бывает и с бывалыми!

  • admin
    3 января, 2016, 22:15

    Не ошибается только тот, кто ничего не делает. Гистерезис индицируется только при нажатой кнопке SB3. При отпущенной возвращается индикация температуры. Переходное сопротивление кнопок не замерял?

  • votl
    5 января, 2016, 21:12

    Добрый вечер всем,гистерезис действительно индицируется при нажатой кнопке SB3, но с интервалом в 1 с происходит переключение индикации температуры и гистерезиса, а так все работает

  • votl
    5 января, 2016, 21:14

    Да, кнопки в порядке.

  • admin
    5 января, 2016, 22:22

    Даже не знаю, что и предложить, только контроллер попробовать заменить.

  • Artem
    17 января, 2016, 16:55

    греется R2 до красна, несколько секунд работает и потом я выключаю, а так почти работает

  • admin
    17 января, 2016, 17:17

    Попробуй заменить симистор. Возможно большое падение напряжения на нем в открытом состоянии.

  • Artem
    17 января, 2016, 19:39

    че сразу с симистором плату не сделать(( затрахал это икубатор, нихера не получается два резистора спалил

  • Били
    2 февраля, 2016, 13:36

    Здравствуйте Валерий Юрьевич, нужна прошивка

    под общий катод?

    у меня куча сегменты под общий катод.

  • Били
    2 февраля, 2016, 19:52

    вот млин вопросительный знак не туда поставил..., хотел спросит, имеется ли прошивка и под общий катод? для данного терморегулятора?

  • Хаммат
    19 февраля, 2016, 19:48

    Здраствуйте, admin. Приглянулась ваша схема. Только меня смущает кнопка SB3, точнее подключение ее к выходу RA6. На этом выходе в режиме индикации должен присутствовать 5V или импульсы 5V. А не нужно ограничивать ток через кнопку чтобы не спалить контроллер?

  • admin
    19 февраля, 2016, 21:31

    Привет, Хаммат. Да короткое присутствует, но длительность импульса управления анодами индикатора всего 4ms, интервал между ими — 12ms. Максимальное число импульсов при нажатой кнопке — один, потом этот вывод переключится на вход, пока нажата кнопка. 4 миллисекунды к.з. не фатально. Хотя на всякий случай можно кнопку подключить через резистор 300 Ом.

  • Хаммат
    21 февраля, 2016, 23:33

    Спасибо за консультацию.

  • Хаммат
    25 февраля, 2016, 18:11

    Добрый вечер всем. При повторении устройства столкнулся с той же проблемой что и votl. В режиме индикации температуры самопризвольное переключение в режим индикации гистерезиса с частотой примерно 1 Гц. При отключении общего анода первого разряда неисправность исчезает. Первый разряд естественно не светится. Проблема решилась включением в разрыв провода идущего на общий анод первого разряда индикатора кремниевого диода на соответствующий ток. Думаю дело в том, что порт RA6 используется и как вход и как выход. В момент опроса порта к нему остается подключенным общий анод первого разряда, а катоды всех разрядов объединены. Падение напряжения на светодиоде порядка 2,5 V, а уровень логической единицы у входа контроллера, если не ошибаюсь, 0,8 VDD, то есть 4 V.

    Правда придется включать диоды в цепи всех трех общих анодов и уменьшать сопротивления в цепях катодов для обеспечения требуемой яркости свечения индикаторов.

  • admin
    28 февраля, 2016, 23:29

    Привет, Хаммат. Это не решение вопроса. Сейчас пришлось скачать файл программы с сайта, собрать схему на макетной плате. Все должно работать без всяких примочек. Жаль видеоролик нечем снять. Так что придется поверить на слово. Ищи дефекты в печатке. По всей вероятности, как всегда замыкания между дорожками. Посмотри через лупу.

  • Хаммат
    5 марта, 2016, 11:29

    Добрый день. Появилось время, опять занялся термостатом. Плату проверял не один раз, все в норме. Может дело в индикаторе. Я ставил то, что попалось под руку — отечественные АЛС324Б. С ними схема работает нормально только с диодом в цепи анода первого регистра. А вот замена индикатора на «буржуйский» ВА56-12 вопрос решает. Мне просто интересно, собирал ли кто нибудь схему с АЛС324 и что из этого вышло.

  • Дмитрий
    7 марта, 2016, 1:38

    Добрый вечер.

    У меня такая же проблема — в нормальном режиме мигает с частотой 1 Гц температура и величина гистерезиса.

    Пробовал 3 разных контроллера.

  • Хаммат
    8 марта, 2016, 16:58

    Добрый день, Дмитрий. А какой индикатор стоит у тебя?

  • Дмитрий
    8 марта, 2016, 17:45

    Уменьшил R9 с 10кОм до 2,0 кОм и мигания прекратились. Теперь все работает как надо

  • Хаммат
    10 марта, 2016, 0:07

    А не подсвечивает первый разряд?

  • Дмитрий
    12 марта, 2016, 11:47

    Индикатор ELT-512HDB

  • Дмитрий
    12 марта, 2016, 17:29

    Подсветки первого разряда не заменил

  • votl
    20 марта, 2016, 10:32

    Доброе утро, всем! Дмитрий, спасибо за подсказку, действительно все заработало. В моем случае использую 7-ми сегм. одноразрядные TDSH5150. Попробую их заменить.

    Валерий Юрьевич, за конструкцию спасибо. Всем удачи

  • votl
    20 марта, 2016, 10:34

    Да, кому нужна плата с симистором могу отправить

  • votl
    20 марта, 2016, 10:41

    И еще, предлагаю всем включиться в проект «Умная школа», школьников оторвать от «танчиков», предлагаю включиться в разработку автомата включения звонков школьных на PIC16F628A по расписанию, одновременно с подачей звонка на урок отключается освещение на коридоре и включается дежурное освещения. Силовая часть у каждого своя. Расписание также у каждого свое. Удачи всем.

  • Игорь
    27 марта, 2016, 23:53

    Добрый вечер. Подскажите пожалуйста. Терморегулятор ЛИНА проработал месяц и выдал ошибку error 0,1.

  • votl
    2 апреля, 2016, 6:51

    Доброе утро, всем! Заменил семисегментный инд на F5361B, что изменилось. При прежней прошивке переключение с гистерезиса на температуру прекратилось. Но при обычном режиме, когда кнопки не нажаты, светится 2 и 3 разряды, причем нули. При нажатии гистерезис меняется от 1-9, при нажатии + и — температура меняется на индикации.

    Может с этим кто встречался? Спасибо!

  • votl
    2 апреля, 2016, 6:53

    Валерий Юрьевич, то что замена индикатора как то влияет на режим работы, вот вопрос!!!

  • admin
    2 апреля, 2016, 18:37

    Вывод 15 контроллера программно в нужные моменты переключается то на вход, то на выход. Если цепь этого вывода не соответствует той на которую была рассчитана программа, то в программе происходит сбой

  • votl
    13 апреля, 2016, 20:24

    Валерий Юрьевич, к счастью все заработало, иногда мигает индикация первого разряда, работает идеально, но прошивку взял  для «Термометра-термостата положительных температур от +0,1 ˚С до +99,9˚С». Причем заработало сразу. Спасибо.

  • Андрей
    16 апреля, 2016, 15:13

    Добрый день. Есть-ли макет в протеусе, для данного прибора? Очень заинтересовал, хотел-бы попробовать сделать.

  • votl
    21 апреля, 2016, 7:07

    Доброе утро, всем! И все же хочу поделиться еще информацией по настройке. Изготовил еще один терморегулятор, но индикатор поставил KYX-3361BG, работает ИДЕАЛЬНО, мерцания сегментов нет. Это же устройство, только с индикатором F5361BH,как я писал выше, работает не очень стабильно.

  • Бек
    29 апреля, 2016, 21:41

    Хочу довести всем один момент... Конденсатор С4 я поставил с низким напряжением. на нем даже не написано было на сколько вольт. Вот он сгорел. На двух инкубаторах. Устроил короткое замыкание. Хотя проработал до конца одного вывода и до половины второго вывода. Знакомому собрал, у него тоже сгорел. Ставить надо больше чем на 250 В. Но... После того как поменял конденсатор дальше стал работать. Во сегодня пришел с работы, смотрю температура 50С. Сгорел симистор и не отключался. Вскрыл одно яйцо, зародыш сдохший. Жалко. Вывод должен был начинаться завтра. Скорее все яйца зажарились. Это все мой косяк. Совет. Ставьте на симистор радиатор (у меня не было, так как не грелся абсолютно). Ставьте конденсатор С4 не менее чем 250 В да бы не погореть.На схеме тоже добавить эту информацию не помешало бы.

  • admin
    29 апреля, 2016, 21:56

    Извини, Бек, это мое упущение. Конденсатор должен быть рассчитан на напряжение не ниже 630В. В случае применения конденсаторов, рассчитанных на работу в цепях переменного тока, например МБГЧ, то рабочее напряжение такого конденсатора должно быть не ниже 250В. Не забывай, что действующее напряжение 220В в амплитуде имеет величину 310В.

  • Юра
    5 мая, 2016, 1:35

    Уважаемый admin Огромная просьба! не смогли бы инвертировать выход.То есть попустим при верхнем 28 гр включился,а при нижнем 25 отключился.Если да то можно на почту   iurynesterov@yandex.ru

  • admin
    6 мая, 2016, 0:16

    Привет, Юрий. Сейчас нет времени заниматься разработками, но вход можно инвертировать, подключив к соответствующему выводу контроллера P-N-P транзистор. В цепь базы поставь резистор в пару килоом. Эмиттер к +5В, коллектор через 4,7 кОм на общий провод. С коллектора будешь снимать инвертированный сигнал. Я раньше так и поступал, когда не занимался программированием контроллеров.

  • Бек
    18 мая, 2016, 15:45

    Валерий Юрьевич,нужен совет такой... У меня третий раз перегорает симистор, точнее КЗ в симисторе и постоянно пропускает напряжение. Причину нашел. Симистор перегорает когда лампочка перегорает. В момент обрыва спирали лампочки между усиками создается дуга и выводит из строя симистор. RC цепь предусмотренная схемой очевидно не помогает. Как можно защитить симистор. Я 2 вывода угробил из-за перегрева после вывода из строя симистора. Во всех трех случаях перегорала лампочка и за собой тянула и симистор. Есть ли выход? Напряжение на нашем районе не стабильное и перегорают лампочки. Если подключить параллельно симистору варистор, то поможет? Если да, то какой номинал? Испытание провести не могу, так как неизвестно когда перегорит лампочка. Заранее спасибо.

  • admin
    20 мая, 2016, 16:44

    Привет, Бек. Вместо одной лампочки надо поставить несколько, меньшей мощности. Они более стойкие к перепадам напряжения. Если это не поможет, тогда последовательно с лампами поставь термистор, ом так на 5...10. Такие резисторы стоят в импульсных блоках питания для уменьшения броска тока заряда входного конденсатора. можно последовательно с лампами поставить диоды. Во всех случаях необходимую мощность нагревателей подберешь сам.

  • Виталий
    28 мая, 2016, 20:27

    Здравствуйте! вы написали : "Мощность нагревателя зависит только от параметров примененного тиристора. В данном случае нагрузка может иметь мощность 800 Вт. " теристора BT136-500? а если мне в нагрузку нужно например 2 кВт подключить, какой тиристор подойдет??? и есть ли возможность для силовых агрегатов это использовать?И еще вопросик...а можно ли подизменить схемку так?: на питание подать сразу 12В вместо трансформатора и моста...а вместо нагревателя поставить реле которое уже будет управлять силовыми нагревателями?

  • admin
    28 мая, 2016, 23:14

    Привет, Виталий. Для коммутации нагрузки 2 кВт подойдет любой симистор с током в открытом состоянии не менее 10 А. Например, ВТ139-600, он коммутирует мощность 220×16=3500 Вт. Силовые агрегаты, это что? Питать можно непосредственно 12 в. Можно поставить и реле.

  • votl
    1 июня, 2016, 6:25

    Доброе утро, друзья! Хочу поделиться результатом работы устройства, из 61 заложенного куриного яйца — выводок составил 58 шт. Хороший КПД, причем инкубатором занимается отец, которому 76 лет.

    Валерий Юрьевич, огромное спасибо, достойная конструкция. Спасибо!!!

  • admin
    1 июня, 2016, 10:23

    Пожалуйста, на том и стоим! Хоть бы, кто мне инкубатор сделал.

  • Егор
    11 августа, 2016, 12:45

    Здравствуйте. Хочу сказать вам спасибо, регулятор работает отлично, хотя я еще не подцеплял к нему нагрузку. Хотелось бы спросить, можно ли заменить С4 на 0,1 мкф. И еще вопрос, должен ли так сильно греться стабилизатор, связано ли это с трансформатором на 14 В?

  • admin
    11 августа, 2016, 13:13

    Привет, Егор. С4 можно поставить и на 0,1 мкф, надо посмотреть на температуру R1 и если надо, то увеличить его мощность. Я сейчас не помню, какой ток потребляет схема, но можно примерно оценить мощность выделяемую на стабилизаторе. Допустим у тебя напряжение вторичной обмотки 14 В. После выпрямления и фильтрации оно будет равно 1,41 х 14 = примерно 20 В, значит на стабилизаторе упадет 20 — 5 = 15 В. При токе через его = 0,05 А на микросхеме выделиться мощность, равная 15 х 0,05 = примено 1 ВТ. Надо уменьшить напряжение, или поставить теплоотвод.

  • Егор
    11 августа, 2016, 16:11

    Решил я прислушаться к вашему совету и поставить теплоотвод на стабилизатор. Пришлось поменять конденсатор С3 на такой же номинал, но меньших размеров, так как радиатор не помещался. После того как включил, из мк пошел белый дымок а стабилизатор за секунду нагрелся. Поменял я стабилизатор, все конденсаторы ну и мк. На индикаторе высвечиваются два ноля, если нажать на плюс или минус то цифры нормально высвечиваются, как и должно быть. Подскажите мне криворукому, это проблема с мк или может быть в чем то другом??

  • admin
    11 августа, 2016, 17:03

    Ну, Егооооор!!! Всегда сперва проверяют и настраивают источники питания, после этого, убедившись, что все напряжения соответствуют нужным величинам подключают необходимую схему. Сейчас у тебя может быть все, что угодно. Внимательность, осторожность, сосредоточенность, одно не осторожное движение и ты влетел на бабки. Разберись с питанием не подключая контроллер.

  • admin
    11 августа, 2016, 17:12

    Да, датчик проверь, он тоже питается от этого стабилизатора. От радиолюбительства до радиогубительства один микрон.

  • Егор
    11 августа, 2016, 18:08

    Спасибо за дельные советы. Я всего-лишь новичок в этой области, так что буду стараться, учиться. Датчик прозвонить увы не могу, так как похоже я сломал еще и мультиметр и он показывает прыгающие цифры, хотя к нему ничего и не подключено, возможно стоит поменять батарейку и все заработает. Питание нормальное, проверил аналоговым вольт метром. На выводах датчика между плюсом и землей 5 вольт, но если бы датчик не работал, то как вы написали «при включении устройства без датчика даже при прошитом контроллере индикатор светиться не будет» так что и при паленом датчике по идеи ничего светиться не должно. И еще одно но, когда трясешь индикатор, первый разряд то мигает, то вообще отключается, пайка нормальная ( единственное что я умею). Надеюсь на вашу помощь и советы.

  • admin
    11 августа, 2016, 18:21

    Самое главное не спеши. Наладь мультиметр, еще раз проверь монтаж, проверь напряжения, проверь состояние шины данных у датчика — на средней ноге не должно быть постоянных +5 В, осциллограф есть? В импульсной технике без него ни как.

  • Denis
    26 сентября, 2016, 16:41

    Егор, ткните прямо на pic 5, 14 ноги мультиметром и посмотрите напряжение. КРЕН — да будет греться при Вашем напряжении, радиатор обязательно. «белый дымок» конечно что-то значил ) , проверяйте.

    А у меня ко все вопрос не видели ли в сети прошивки к такому контролленру www.gidroponika.su/gidrop...016c1-kupit.html ?

  • Systemer
    11 октября, 2016, 4:14

    Таки не удержусь. Вставлю свои «5 копеек» — Всё работает. Спасибо. Но без плясок с бубном не обошлось. Собрал 2 экземпляра. В первом индикатор с ОК и схема упорно показывала гистерезис, только в случае нажатия «+» или «-» выходила на нормальную индикацию, и то только пока держишь кнопку. Решил уменьшением резистора R9 до 5.6к. Во втором экземпляре появилось «моргание» нагрузки, да и лампа светилась не в полный накал (как впрочем и в первом экземпляре). Согласно даташита на оптрон (Current Required to Latch Output — 5mA), R5 в 1к это не обеспечивает. По расчетам надо около 750ом, поставил 620. Теперь всё как надо.

  • admin
    11 октября, 2016, 15:27

    Спасибо за проделанную работу, надеюсь твой комментарий натолкнет других радиолюбителей на работу головой, а не слепо собирать конструкции.

  • алексей
    12 января, 2017, 23:22

    Здравствуйте Валерий Юрьевич

    немогу открыть статью

    (статью, где дана схема и прошивка для индикатора с общим катодом. Статья называется «Цифровой регулятор для инкубатора». Опубликована 17 марта 2014г.)

    очень хотел собрать ваш регулятор для инкубатора взамен устаревшего и не точного регулятора

    пришлите пожайлуста прошивку под индикатор 30361 с общим катодом

    и схему с изменениями.

    заранее спасибо вам.

  • admin
    13 января, 2017, 21:25

    Привет, Алексей. С ОК скачай здесь — www.kondratev-v.ru/termom...ostaty/6218.html, Если не открывается архив, то нужна программа WinRAR. Ссылки все рабочие.

  • Ильдар
    6 февраля, 2017, 4:30

    Здравствуйте, я шарил по просторам интернета в поисках схемы для сборки термостата с цифровым индикатором в мой гроубокс и наткнулся на вашу статью. Не могли бы вы подробнее объяснить весь процесс сборки и пуска данной схемы. Буду очень признателен если поможете.

  • admin
    6 февраля, 2017, 12:50

    Привет, Ильдар. Такое объяснение потянет на небольшую книжку. Есть много статей по изготовлению печатных плат, статьи по программированию микроконтроллеров, а если все правильно соберешь, то все должно работать. Регулировать здесь ни чего не надо.

  • Валерий
    30 марта, 2017, 14:12

    Здравствуйте, столкнулся с такой проблемой, собрал терморегулятор, испытал его и вроде бы все нормально, я уже и яйца заложил, но через сутки произошел какой то сбой, на индикаторе высвечивались 2 ноля а лампочки работали, в итоге температура 46 градусов, скорее всего за 10-15 мин. яйцам пришел кердык. Я отключил и снова включил, все заработало. И вот через еще одни сутки опять таже проблема, но успел вовремя заметить, температура 42 градуса была, я так думаю это или проблема в датчике или в самом контролере. Была ли у кого такая проблема и как такое решить ?

  • admin
    2 апреля, 2017, 1:09

    Привет, Валерий. Ты, первый с такой проблемой. Сбой программы может происходить из-за многих причин. Начиная от грязи на плате кончая неисправностью элементов схемы. Этот термостат повторили уже, наверное, более тысячи человек. Начать, конечно, надо с качества напряжения питания (стабильность, напряжение пульсаций). Большое значение имеет топология разводки проводников печатной платы (если у тебя своя). Я, бы на твоем месте, собрал еще один термостат. Я, думаю, это будет дешевле и по деньгам и по нервам. А потом со спокойной душой можешь определиться с этим термостатом. Оставишь его в ЗиПе. А вообще попробуй сперва плату промыть в спирте. Я тебе на почту вышлю статью о разводке ПП, обязательно прочти.

  • krakus
    3 апреля, 2017, 18:59

    подскажите кто чем прошивает контроллер, не могу прошить, пробовал разными программами не проходит верификацию, программатор пик кит

  • admin
    4 апреля, 2017, 13:56

    Контроллер не пробовал менять.

  • krakus
    4 апреля, 2017, 16:03

    Контроллер менять пробовал. Проблема вот чем, беру прошивку с другого проекта(другая схема) заливаю все нормально работает, вот прошивку с вашего проекта не хочет принимать, не проходит верификацию. Может кто сталкивался с такой заморочкой, как удалось решить, либо в программах где-то галочку поставить(снять) надо.

  • admin
    4 апреля, 2017, 21:59

    А, ты, какой программой пользуешься, может быть в программе отменить верификацию.

  • fizyk
    12 ноября, 2018, 12:03

    Доброго здравия Всем! Спасибо автору за ВСЕ! Работают собранные платы отлично. Но есть дополнение для тех, кто гоняется за надежностью терморегуляторов. Если заниматься инкубацией серьезно, то одного терморегулятора маловато будет. Я включаю минимум два  - один цифровой, по схеме Валерия Юрьевича, а другой может быть тоже цифровым ( с реле на выходе вместо симистора), но настроенным на 0,5 —  1  градус выше рабочей температуры. Силовые цепи обоих регуляторов включены последовательно. В этом случае «сварить» яйца в инкубаторе намного сложнее.

  • Vit
    19 ноября, 2018, 22:14

    Спасибо автору за простую и надежную схему терморегулятора. Все заработало после исправления своих косяков. Замерил температуру своего тела (подмышкой) — разница показаний около 0,5 градусов, как в описании. Буду испытывать на инкубаторе ближе к лету.

  • admin
    21 ноября, 2018, 14:29

    Привет, Vit. Спасибо за одобрение.

  • Виктор
    16 февраля, 2019, 11:37

    Здравствуйте! Столкнулся недавно с той же проблемой, что была у Валерия — 00.0 на индикаторе но с выключенным нагревателем. Думаю, что слишком плотный был монтаж в корпусе регулятора и силовые цепи проходили рядом с контроллером. И еще одно — применял оптодинистор EL3063 вместо указанного в схеме но он полностью не открывался. Пришлось уменьшить R5 с 1кОм  до 510 Ом

  • Вадим
    26 октября, 2020, 17:15

    К этой машине еще бы выход на включение переворота яиц!!!!!

    Цены ей не было бы!

Оставить комментарий
