Терморегулятор для хранения овощей на PIC16F628A

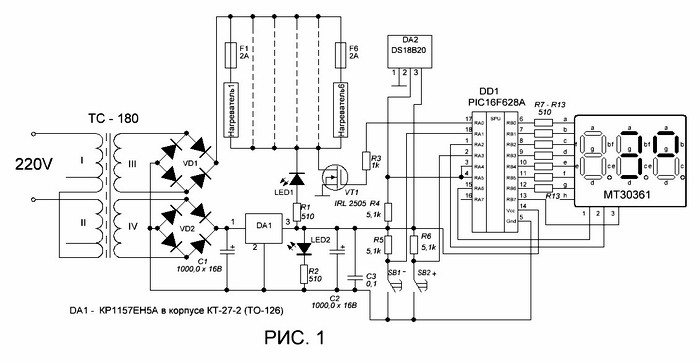

     Схема терморегулятора представлена на рисунке 1. Основой его является микроконтроллер PIC16F628A с соответствующей программой. Информация о реальной и установленной температуре выводится на трехразрядный индикатор MT30361 с общим катодом.

     Необходимая температура устанавливается с помощью двух кнопок SB1 — уменьшение и SB2 — увеличение. В качестве обогревателей применены самодельные низковольтные обогреватели, как их сделать, можно  прочитать здесь на сайте.

Термостат для балкона, shema2
Самодельный термостат, plata1

     Коммутация обогревателей осуществляется с помощью мощного полевого транзистора IRL 2505, имеющего сопротивление открытого канала всего  восемь тысячных ома, что дает возможность отказаться от радиатора. В крайнем случае, можно под транзистор подложить небольшую алюминиевую пластинку. Диодный мост VD1 собран из четырех диодов 2Д2997В, Uоб — 50вольт и Iпр — 30 ампер. Каждый диод установлен на отдельный радиатор площадью примерно 100см2 .

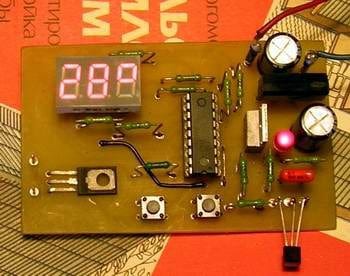

Термостат своими руками, plata_vid

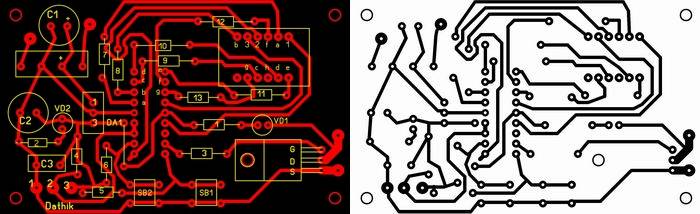

VD2 — LB159 или любой маломощный, малогабаритный, импортный. Его можно собрать и из обычных диодов, изменив соответственно рисунок печатной платы. Силовой трансформатор ТС-180 взят от старого лампового телевизора. С трансформатора сматываются все вторичные обмотки и мотаются новые. Обмотка III имеет сто витков провода ПЭТВ диаметром 1,9мм, а лучше 2мм. Обмотка IV — 24витка любого провода диаметром не мене 0,25мм. Микросхему КР1157ЕН5А можно заменить на КР142ЕН5А. На схеме отсутствует сетевой предохранитель — обязательно поставьте. Все комплектующие установлены на выдвигающемся поддоне внизу термоящика. Хотя могут быть и другие варианты компоновки.
     Да, чуть не забыл, на фото внешнего вида платы стоит другой коммутирующий транзистор (КТ972Б) и чуть изменена топология проводников печатной платы, просто той платы у меня уже нет. Программа и контроллер те, что надо.
