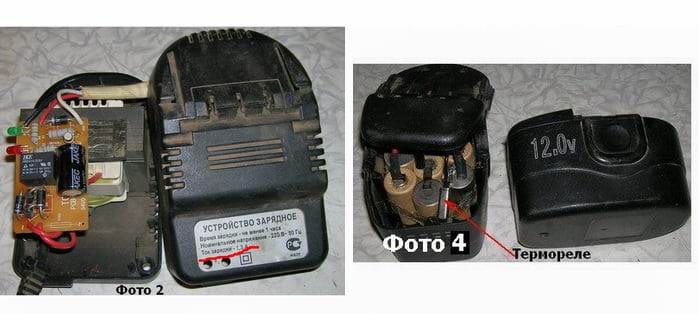

В статье пойдет речь о переделке зарядного устройства для аккумуляторов к шуруповерту Интерскол. Основой всей схемы является модуль на базе контроллера DC-DC XL4015. Внешний вид зарядного устройства показан на фото ниже.

Я уже писал про данное зарядное в статье «Зарядное для шуруповерта» и фотографии взяты из той статьи.

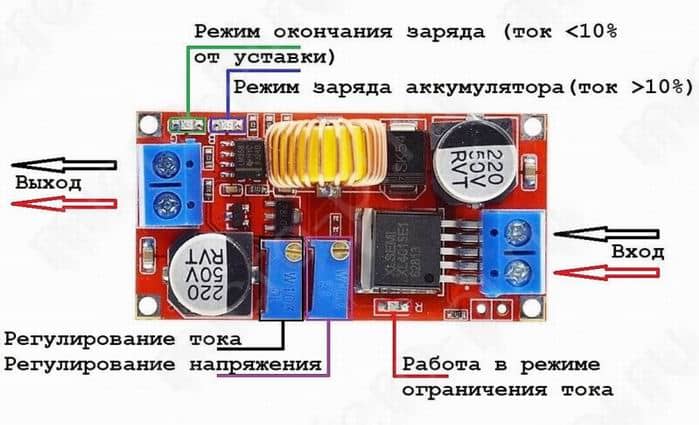

Прошло время, родные аккумуляторы приказали долго жить. Я их заменил на литий-ионные. Было использовано четыре аккумулятора по 3,7 вольт. Таким образом, напряжение аккумуляторной батареи увеличилось до, примерно, шестнадцати вольт. Как самому сделать литий-ионную аккумуляторную батарею с использованием платы контроля BMS, в Сети очень много, поэтому я повторяться не буду. В связи с этим увеличилась мощность двигателя шуруповерта, но, ни каких критических последствий от повышения напряжения питания на три вольта, для двигателя выявлено не было. Хотя возможно повышение искрения коллекторных щеток при больших нагрузках. Внешний вид модуля показан на фото ниже.

Это понижающий DC-DC преобразователь с функцией стабилизации тока нагрузки и выходного напряжения, имеющий регулировки по обоим выходным параметрам. Так же модуль имеет в своем составе индицирующие светодиоды разного свечения. Как впоследствии оказалось, в моем модуле все светодиоды были красного свечения. Это обстоятельство породило проблемы с информативностью состояния схемы при переделке зарядного. Ох, уж эти китайские партнеры!

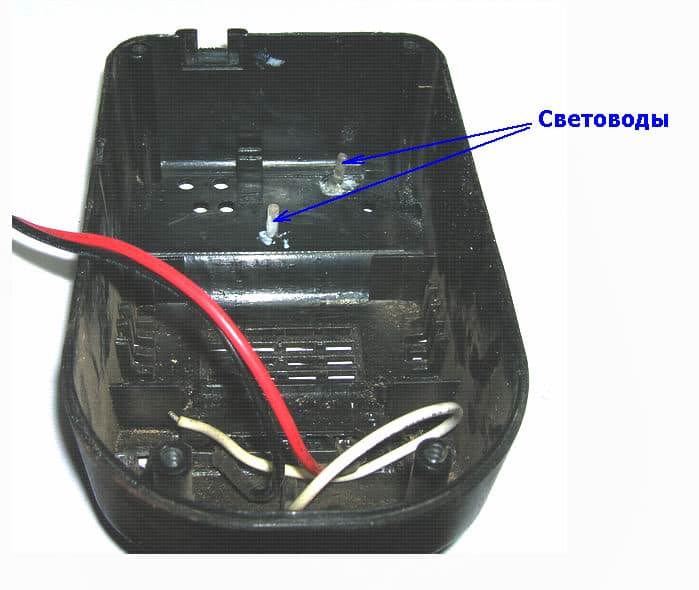

И так, как вы уже успели заметить все индицирующие светодиоды, установленные на плате модуля, в SMD исполнении. Для визуализации их свечения вне корпуса зарядного устройства потребуется изготовить световоды. Смотрим фото ниже.

Данные световоды это небольшие цилиндрики, сделанные из оргстекла. Торец, направленный к соответствующему светодиоду должен быть отполирован. Верхняя сферическая часть, выходящая за поверхность корпуса, также полируется. Светодиоды, индицирующие режим заряда и режим окончания заряда, расположены близко друг к другу, поэтому я для них сделал один световод, так как полагал, что цвет свечения у них разный. Если и вам попадется такой модуль, то лучше для этих светодиодов сделать отдельные световоды. На фото ниже видно как работает световод.

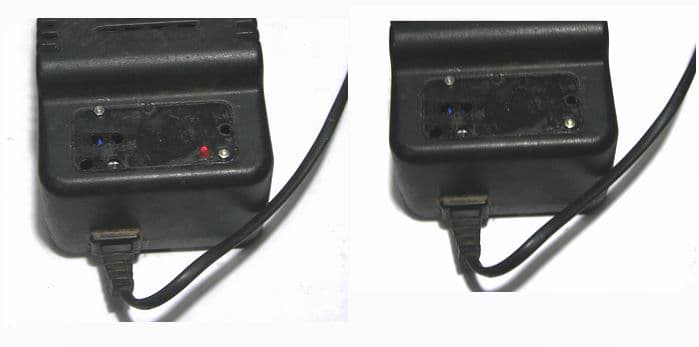

Слева светодиод работает, справа светодиод выключен.

Световоды вклеивал в корпус суперклеем с содой. Плата модуля крепится к корпусу при помощи двух стоек с резьбой с одной стороны и гаек. Другой конец стоек просто впаивается в крепежные отверстия, расположенные на плате модуля. Смотрим фото ниже.

В корпусе так же просверлены отверстия под отвертку напротив регулирующих винтов подстроечных многооборотных резисторов.

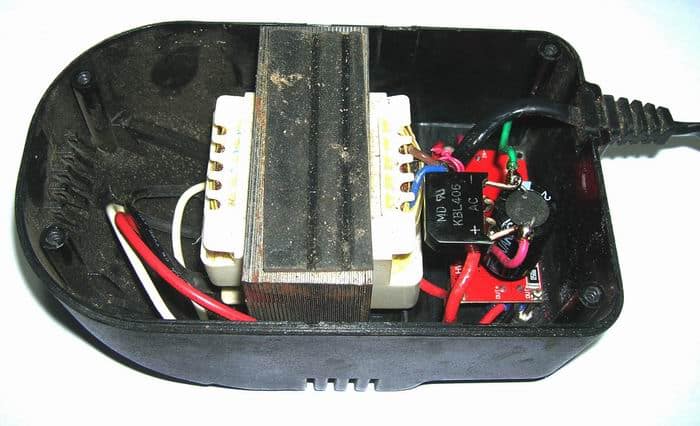

В связи с тем, что напряжение новых аккумуляторов больше, все же пришлось разбирать сетевой трансформатор. Выходное напряжение «родного» трансформатора без конденсатора фильтра было порядка 13 вольт. С конденсатором фильтра — 18,33В, это в режиме ХХ. При токе нагрузки, равному одному амперу, это напряжение падало до уровня порядка 15,7В. Это конечно недостаточно для зарядки литий-ионных аккумуляторов до уровня 16,4 вольта. Старое число витков вторичной обмотки у моего трансформатора было 67 провода диаметром 0,8мм. Домотал еще двадцать витков такого же провода, получил вторичку с 87-ю витками, при этом вторичное напряжение на конденсаторе под нагрузкой увеличилось до 23 вольт. Выпрямительный диодный мост и конденсатор фильтра впаяны в схему навесным способом. Смотрим фото ниже.

Вообще, если вы пользуетесь Li-Ion аккумуляторами, то я бы предложил к обязательному прочтению перевод статьи «Правильная эксплуатация может продлить жизнь литий-ионного аккумулятора». Автор Фрэн Хоффард (www.powerelectronics.com) Очень интересная статья. Исходя из знаний, полученных после прочтения, я выставил ток заряда, равный один ампер и конечное напряжение для всей батареи 16,4 вольта. Вообще это напряжение должно быть чуть больше напряжения отключения аккумуляторов в плате BMS.

Удачи. К.В.Ю.
