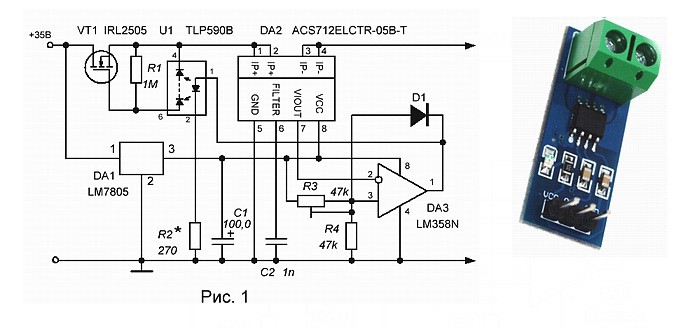

В статье рассматривается схема электронного предохранителя на большой ток нагрузки, до 30 ампер. В статье «Амперметр на микросхеме ACS712» была рассмотрена схема амперметра постоянного тока на основе модуля с микросхемой ACS712, в данной статье этот модуль будет использован в качестве датчика тока нагрузки для электронного предохранителя. Принципиальная схема электронного предохранителя показана на рисунке 1.

На схеме показан модуль, рассчитанный на ток нагрузки до пяти ампер. На AliExpress можно так же приобрести модули на ток 20 ампер и 30 ампер и использовать их в данной схеме. Но тогда транзистор VT1 IRL2505 следует заменить двумя такими же транзисторами. Хотя можно использовать и другие MOSFET. Напряжение питание данной схемы ограничено лишь максимальным напряжением питания микросхемы стабилизатора питания LM7805 – 35 вольт.

После подачи напряжения на вход схемы появляется напряжение пять вольт на выходе стабилизатора напряжения питания микросхемы DA3 и модуля датчика тока DA2. На схеме нарисована микросхема одноименного модуля, а не сам модуль. Модуль имеет три вывода и конденсатор С2 находится на его плате. Появляется напряжение на выходе 7 микросхемы DA2 (Вывод Out модуля) примерно 2,5 В. Это напряжение подается на вход 2 компаратора, реализованного на операционном усилителе LM358N. На его инвертирующий вход, вывод 3 микросхемы DA3, подается опорное напряжение с резистивного регулируемого делителя R3 и R4. С помощью резистора R3 устанавливается порог срабатывания схемы по току. Это напряжение выставляется больше напряжения с выхода ACS712. Значит, при таком уровне напряжений на входах ОУ на его выходе будет присутствовать напряжение близкое к его напряжению питания. Это напряжение будет приложено к цепи светодиода оптрона U1. Вывод 1 DA3 — > вывод 1 U1 — > вывод 2 U1 — > гасящий резистор R2 — > общий провод. Светодиод оптрона засветится, что приведет к появлению открывающего для транзистора VT1 напряжения на его выходе в районе восьми вольт. Транзистор VT1 откроется и через модуль входное напряжение схемы практически полностью будет подано на ее выход. Диод VD1 будет закрыт положительным напряжением на его катоде, и ни какого влияния, в данном случае, оказывать на работу схемы компаратора не будет. В качестве этого диода можно использовать любой маломощный диод.

Модули датчиков тока, реализованных на микросхеме ACS712 и предназначенные для разных токов нагрузки в 5, 20 и тридцать ампер, имеют разные коэффициенты передачи преобразования ток – напряжение. Соответствующие коэффициенты составляют 185 мВ/А, 100 мВ/А и 66 мВ/A. Для пятиамперного датчика, указанного на схеме, выходное напряжение относительно 2,5 вольта, при токе 5А увеличится на 5 х 185 = 925мВ = 0,925 В. То есть общее выходное напряжение с датчика будет примерно 2,5 + 0,925 = 3,425 В. Пишу: примерно, потому, что у разных датчиков выходное напряжение при отсутствии тока нагрузки разное и не равно точно 2,5 вольта. И так, далее, когда напряжение на выходе датчика превысит установленное опорное напряжение на входе 3 микросхемы DA3, сработает компаратор и напряжение на его выходе будет практически равно нулю. Катод диода VD1 через внутренний выходной транзистор операционного усилителя будет подключен к общему проводу и зашунтирует собой на общий провод и опорное напряжение на неинвертирующем входе ОУ. Через открытый диод возникает положительная обратная связь. Возникает эффект «защелки». В таком положении компаратор может находиться сколь угодно долго. После снятия напряжения со светодиода оптрона пропадет и открывающее напряжение на затворе ключевого транзистора VT1. Транзистор закроется и обесточит нагрузку. Для восстановления работоспособности схемы необходимо снять с нее напряжение с последующей подачей.

Ключевые MOSFET транзисторы IRL2505 имеют очень маленькое сопротивление открытого канала, оно равно 0,008 Ом. Исходя из этого, при токе стока, равного десяти амперам, на кристалле транзистора выделится тепловая мощность, равная: P = I² • R = 100 • 0,008 = 0,8 Вт. Это говорит о том, что транзистор при данном токе может работать без дополнительного теплоотвода. Но я всегда советую ставить хоть небольшой теплоотвод в виде алюминиевой пластинки. Это убережет транзистор от теплового пробоя при аварийной ситуации.

На этом все. Успехов, удачи.
