Пироэлектрический датчик движения.

Модуль HC-SR501

     На рынке радиотоваров можно приобрести модуль датчика движения HC-SR501. Это небольшая платка, включающая в себя все необходимое для обработки сигнала непосредственно с пироэлектрического датчика и формирования выходного сигнала, имеющего логические уровни нуля и единицы. Плата также снабжена линзой Френеля.

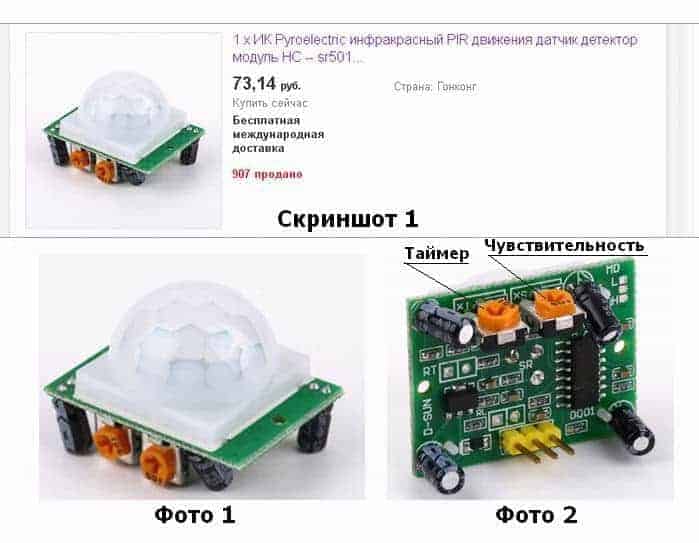

     Как можно видеть из скриншота, стоимость данного изделия вполне приемлема. Внешний вид платы показан на фото 1 и 2. Плата имеет размеры 24,5 х 32,5 мм. Электрическую схему устройства пришлось срисовывать самому согласно рисунку печатной платы. Схема представлена на рисунке 1.

Напряжение питания через защитный диод VD1 подается на микросхемный стабилизатор напряжения HT 7133-1.

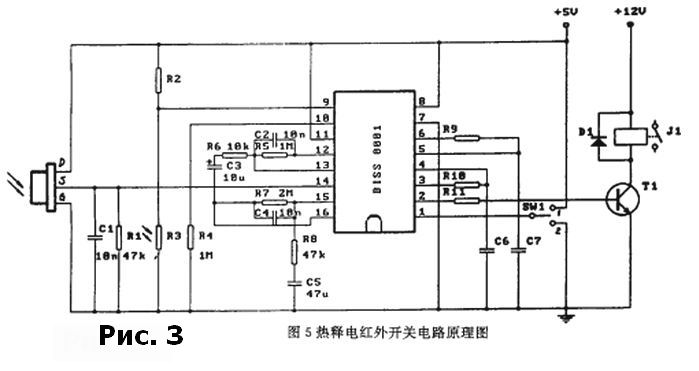

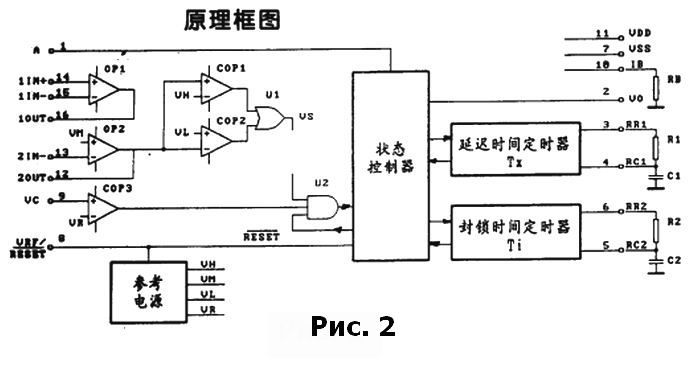

     Конденсатор С1 – фильтрующий. Пироэлектрический датчик питается от стабилизатора напряжения через дополнительный RC фильтр, состоящий из резисторов R3, R4 и конденсатора С4. С выхода пироэлектрического датчика через резистор R2 сигнал поступает на неинвертирующий вход операционного усилителя А1, вывод 14 микросхемы DA1. Резистор R2 является частью П – образного фильтра – С2, R2 и С5. Микросхема DA1 является специализированной микросхемой и по всей вероятности китайским детищем, потому как документация на нее на китайском языке. Схема DA1 из документации показана на рисунке 2, а типовая схема включения на рисунке 3. Кроме операционных усилителей и некоторых ячеек логики трудно что-либо понять. Но нам многого и не надо.

     И так, усиленный ОУ А1 сигнал датчика, вывод 16 DA1, через разделительный конденсатор С6 и резистор R8 поступает на инвертирующий вход второго усилителя А2, вывод 13 DA1. Конденсаторы С7 и С9 по всей видимости, корректирующие, а резистор R10 – резистор обратной связи, от величины которого зависит коэффициент передачи данного усилителя. Коэффициент усиления А1 равен R10/R5. Коэффициент усиления ОУ А2 равен отношению суммы сопротивлений R6,R7 и сопротивления резистора R8. Kус = (R6 + R7)/R8. Резистор R7 подстроечный, что дает нам возможность регулировать чувствительность схемы. Другими словами, можно регулировать расстояние от датчика до объекта, на котором произойдет появление сигнала на выходе устройства. Вывод 9 DA1 подтянут к напряжению питания. С помощью его можно производить включение и выключение схемы. Если этот вывод соединить с общим проводом, то выходного сигнала на выводе 2 не появится. К разъему RL можно подключить фоторезистор, тогда устройство будет работать только в темноте. При освещенном фоторезисторе, когда его сопротивление мало, то и напряжение на входе А3 микросхемы DA1 будет недостаточным для включения устройства. Регулировать порог включения можно подстроечным резистором, подключенным параллельно резистору R9.

     Микросхема DA1 имеет внутренний таймер. С помощью этого таймера можно выставлять время действия выходного сигнала на выводе 2. Времязадающей цепью этого таймера является резисторы R13, R15 и конденсатор С10. Регулировку времени производят резистором R15. Уровень логической единицы соответствует напряжение, равное двум вольтам, так что в некоторых случаях возможно потребуется согласующий каскад для работы с другими блоками. Ток потребления схемы очень маленький и равен всего 0,06 мА. Успехов. К.В.Ю.
