Стабилизатор на AMS 1117
Стабилизаторы напряжения AMS 1117
Для моделирования устройств, приобрел макетную плату. В комплект поставки дополнительно входила плата стабилизатора напряжения на пять и три с половиной вольта.

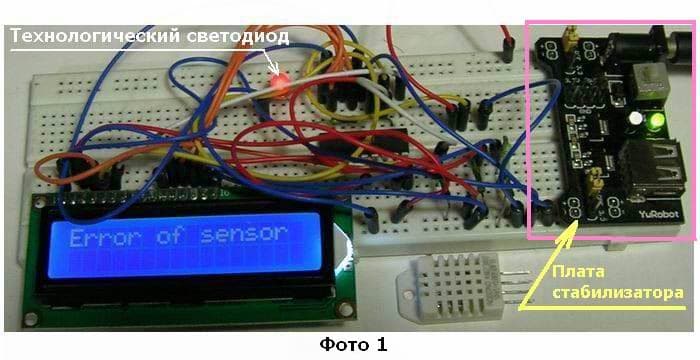

Размеры платы и расположение контактных штырьков соответствовали масштабу расположения контактов самой макетной платы. Смотрим фото один.

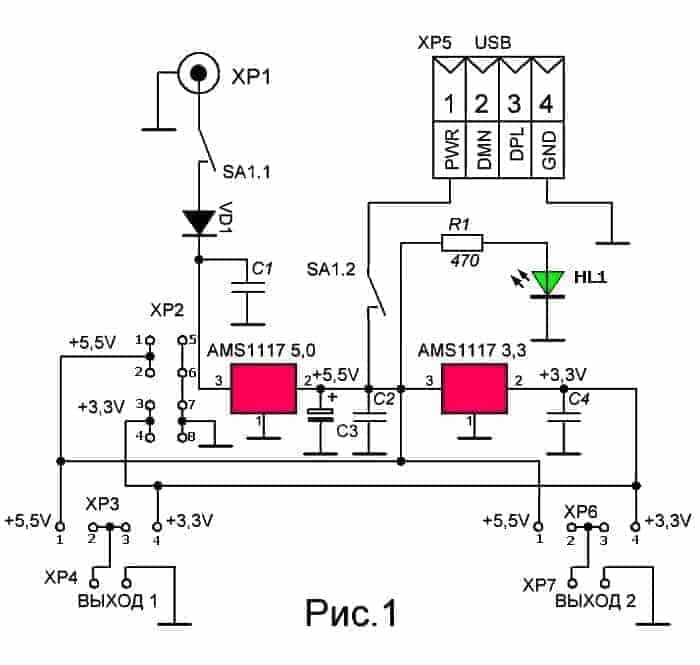

Схема стабилизатора показана на рисунке один.

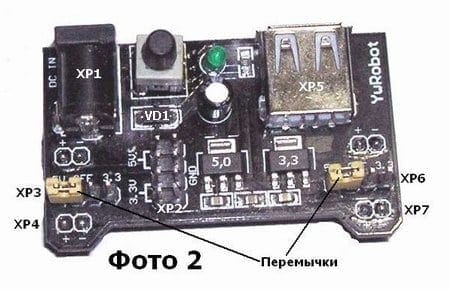

Увеличенный вид платы стабилизатора показан на фото 2.
Питание на плату подается через универсальный разъем ХР1 и кнопочный выключатель SA1. Для защиты от переполюсовки подключения в схему введен защитный диод VD1, а для индикации включения напряжения питания — светодиод HL1 с гасящим резистором R1. Конденсаторы С1,С2,С3 и С4 — конденсаторы фильтра. С выключателя SA1 напряжение подается на стабилизатор AMS1117 5,0, выходное напряжение которого равно пяти вольтам. Далее это напряжение подается на разъемы XP2,XP3,XP5, XP6 и второй микросхемный стабилизатор AMS1117 3,3, выходной напряжение которого, равно 3,3 вольта. Напряжение на выходных разъемах ХР4 и ХР7 можно коммутировать с помощью прилагаемых к плате перемычек, смотрим фото 2. При работе с данной платой, вместо этих перемычек можно ввести в исследуемую схему измерители тока. При подключении вольтметров к контактам 1, 5 или 2, 6 разъема ХР2, можно контролировать напряжение питания плюс пять вольт. Напряжение +3,3 вольта можно контролировать, подключив вольтметр к контактам 3, 7 и 4, 8 этого же разъема. Разъем ХР5 является разъемом USB.

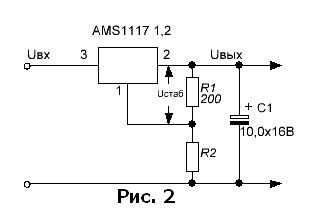

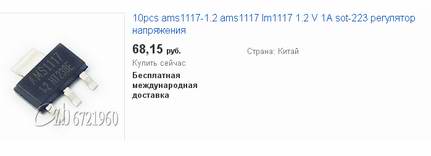

Отдельно стабилизаторы серии AMS1117 можно приобрести через интернет, я как всегда заказал их через eBay у наших друзей из Китая. Как видно из скриншота микросхемы дешевые, всего 68 рублей за десять штук. Микросхемы этой серии являются линейными стабилизаторами на фиксированные выходные напряжения — 1,2 В; 1,5 В; 1,8 В; 2,5 В; 2,85 В; 3,3 В и 5,0 вольт. Максимально допустимый ток нагрузки этих стабилизаторов равен одному амперу. Максимальное напряжение вход – выход 1,3 В. Максимальное входное напряжение равно +15 В. Минимальный ток нагрузки 0,01 А. Эти микросхемы способны работать в диапазоне температур от -40 до +125 градусов С. Все микросхемы данной серии имеют защиту от превышения тока нагрузки и защиту от превышения температуры кристалла. Данные стабилизаторы с дополнительными элементами способны работать и в схемах регулируемых блоках питания. Схема включения микросхемы AMS1117 1,2 в качестве регулируемого стабилизатора приведена на рисунке 2.
Для данной схемы выходное напряжение рассчитывается по формуле Uвых = Uстаб х (1 + R2/R1). Напряжение Uстаб для микросхемы AMS1117 1,2 равно 1,2 вольта. Минимальное напряжение такого стабилизатора снизу ограничено Uстаб, а сверху оно равно 15 В – 1,3 В = 13,7 В. Где 15 В, это максимальное входное напряжение, а 1,3 вольта – разница напряжений вход – выход стабилизатора. Все схемы с использованием данных микросхем должны иметь выходной танталовый конденсатор величиной 10 мкф. Это снижает нестабильность по току на высоких частотах. Возможно применение и оксидных электролитических конденсаторов величиной 50 мкф и более, желательно использовать высококачественный конденсатор с эквивалентным последовательным сопротивлением 0,5 Ом.
Используемая литература: «Микросхемы для линейных источников питания и их применение» Додэка 1998г.
9 комментариев к “Стабилизатор на AMS 1117”
Очень хорошая и подробная статья.
Будет интересна и начинающим и профи.
Вот еще статья со схемами стабилизатора http://teplo.bast.ru/articles/sxema-stabilizator-napryazheniya.html
Максимальное входное напряжение равно у AMS1117 +12 В.
Не вздумайте подключать адаптер на 12 Вольт. У меня уже у двух Ардуинок сгорели эти стабы + ещё и Atmega16u2 приказали долго жить.
Большое спасибо. Тоже прислали макетку с блоком питания. Статья стала очень полезна. Особенно схема.
Сообщение автору статьи !
Возможно в этой схеме, переключатель SA1.2 разрывает цепь не HL1, а линию USB PWR 1. Пишу потому, что на моей плате именно так.
С уважением к автору.
Конечно, Друг. Ошибочку исправил, спасибо.
Серия AMC (если именно она) макс U вх- 18 вольт. Читаем даташит.
Смотрите кто производитель,от максимум 7 вольт,до 18. Или опытным путем,стоит копейки,а беды натворить может ого-го...
Сколько на вход данного стабилизатора нужно подавать?
Подключил «зарядку» от сотового телефона 5в, 450мА.
На Входе XP1 стабильно 5,7в, а вот на выходах вместо 5в и 3,3в — 4,0в — 3,0в соответственно. Что за фигня? Стабилизаторы ams1117 впаяны правильные, на них 5 и 3,3 выгравировано.
Привет, Юрий. В радиотехнике не бывает ни фигни, ни сверхъестественного. Статью надо читать внимательней. В ней не раз упоминается о напряжении вход- выход, равного 1,3 вольта, т.о. для нормальной работы стабилизатора необходимо на вход подать не менее 5В+1,3В=6,3В
