Приобретая беспаячную макетную плату, я заодно купил и модуль стабилизаторов к ней на +5 и +3,3 В. С модулем стабилизаторов можно ознакомиться в статье «Стабилизатор на AMS 1117». Все хорошо, но явно не хватает отрицательного напряжения для моделирования схем, требующих двухполярного питания.

Для этих целей хорошо подошел бы DC-DC конвертор, но хотелось чего то попроще. Вспомнил про микросхему КР1168ЕП1 и ее аналог ICL7660. Благо, что микросхеме ICL7660 в журнале «Радио» посвящено несколько статей. [1], [2], [3]. Осталось только к основному модулю стабилизаторов добавить модуль отрицательного напряжения на микросхеме ICL7660 и купить саму микросхему. Ее стоимость на Aliexpress составляет порядка 10 рублей. Полностью статьи из журнала можете прочитать сами, скачав их из сети, а я повторяться не буду и приведу лишь выдержку из одной из них.

«Специализированные микросхемы серии 7660, предназначенные для построения преобразователей напряжения на коммутируемых конденсаторах, известны уже давно и применяются чаще всего в маломощных источниках питания для преобразования полярности напряжения (из положительного в отрицательное). Такие микросхемы выпускаются разными производителями, в том числе и отечественными (КР1168ЕП1), и с различными названиями. Наиболее распространены микросхемы серии ICL7660 фирмы Intersil. Основными достоинствами преобразователя напряжения на этой микросхеме, по мнению автора (РАДИО № 3. Стр. 35 2015 г. С. ГЛИБИН, г. Москва), являются:
а. высокий КПД на малых токах нагрузки (до десятков миллиампер);
б. малый собственный ток потребления (десятки микроампер);
в. отсутствие накопительного дросселя»

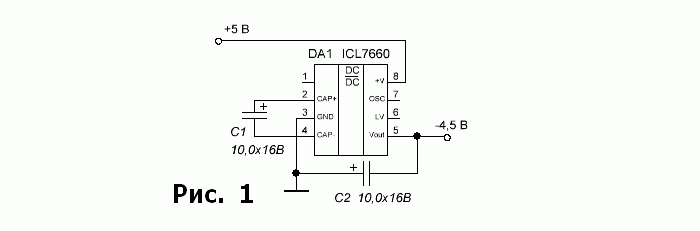

Схема преобразователя полярности приведена на рисунке 1.

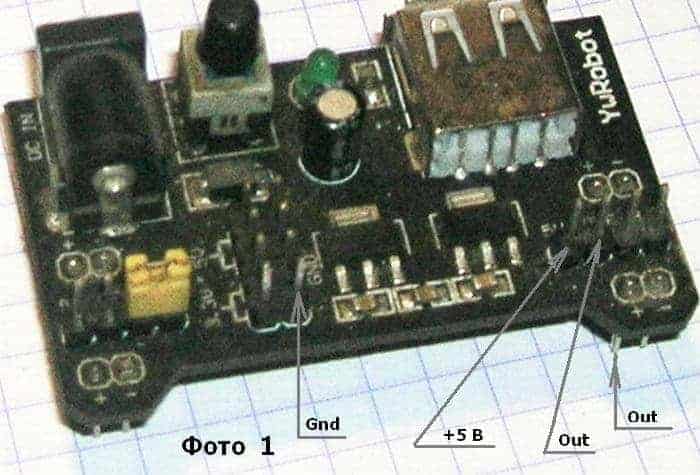

Схема, кроме самой микросхемы, имеет еще всего два внешних элемента – два электролитических конденсатора. По моим задумкам схема уместится на небольшой платке с разъемом на два контакта. Через этот разъем платка будет соединяться с основным модулем, показанным на фото 1. Полагаю, что и держаться она будет за счет этого разъема, так как вес собранной платки будет не значительный.

+5 В, это напряжение с основного модуля будет подаваться на плату отрицательного напряжения. Выходное отрицательное напряжение через верхний контакт Out будет подаваться на макетную плату. Контакт Out верхний и контакт Out нижний соединены печатной дорожкой. Для большего понимания моей задумки обязательно посмотрите схему этого модуля в статье «Стабилизатор на AMS 1117». От платки должен идти еще один проводник к контакту Gnd, это общий провод. Теперь все, мы имеет с модуля три напряжения — +5,0 В, +3,3 В и -4,5В. Источник напряжения -4,5 В может отдавать в нагрузку несколько десятков мА. Таких напряжений и токов вполне достаточно для моделирования схем на основе современной элементной базе. Это моя задумка и, наверное, вы сделаете это быстрее меня, если не жалко, то можете поделиться рисунком печатной платы. Кстати ICL7660 имеет и SMD исполнение. Успехов. К.В.Ю.
