Самодельный сварочный аппарат
Здравствуйте уважаемые читатели. В этой статье хочу предложить схему самодельного сварочного аппарата.

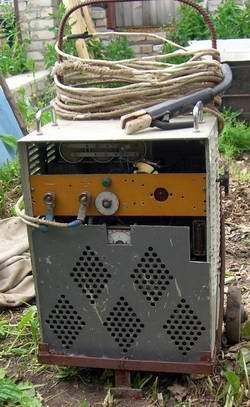

Лет тридцать назад по случаю я приобрел трансформатор. По всем параметрам он подходил для сварки. Сперва варил просто переменным током, но при этом очень плохо. Потом добавил к трансу выпрямитель, стало лучше, но без регулировки сварочного тока сварка – не сварка. Испробовал много разных схем опубликованных в радиолитературе. Пробовал схемы и со стабилизацией сварочного тока и без нее. В принципе аппарат работал, но как только температура окружающей среды приближалась к нулю, начинались проблемы, то дугу не поймать, то электрод начинает прилипать, то вместо сварки аппарат начинает резать. Плюнул я на все эти дела и собрал свою простенькую схемку, которую и предлагаю вам. На фотографии общий вид аппарата с кучей лишних отверстий — следов бывших модификаций.
Выходное переменное напряжение со вторичной обмотки трансформатора – 54 вольта. Мощные тиристоры – Т161 – 160, которыми управляют оптотиристоры ТО125 – 12,5. В качестве мощных диодов использованы диоды Д151 – 160. Это позволяет варить электродами до 3?4мм. После управляемого выпрямителя в схеме стоят три конденсатора по 15000 микрофарад на рабочее напряжение 80 вольт, и дроссель. Дроссель намотан на ш-образном сердечнике с немагнитным зазором 0,5 — 1,0мм, площадь сечения среднего керна которого равна 25см2 . Намотка ведется медной шиной 7,5×2,5 до заполнения каркаса. После всех этих модификаций аппарат стал хорошо варить и нержавейку.

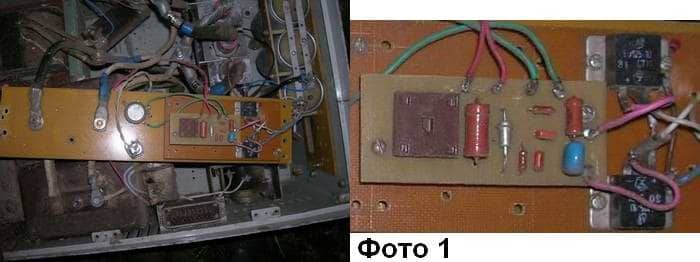

Блок управления тиристорами собран на двух транзисторах, это обычный релаксационный генератор с аналогом динистора. Стабилитрон VD1 – Д814Д. Выпрямительный мост- КЦ405Е. Как сделать амперметр, вы можете прочитать в статье «Как сделать шунт для амперметра сварочного аппарата»

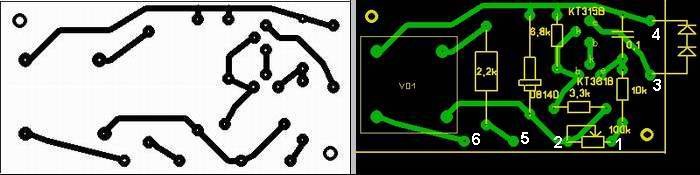

Размер платы 71×35мм.
40 комментариев к “Самодельный сварочный аппарат”
Подскажите, не могу настроить схему: не включаются тиристоры, при подключении этого выпрямителя сильно начинае гудеть транс и на нем возникает бешеная индукция . Проверял плату управления на лампочке 220 — горит и регулируется. Силовой блок пришлось немного изменить — поменял местами vs1 и vd4, соответсвенно и подключение оптотиристора -к аноду vs1, сначала сделал силовой блок по этой схеме — сгорел тиристор, такого подключения не где не встречал, ошибка может). На выходе с выпрямителя 8,5в., с транса 35в.
Здравствуйте Николай. Со всеми Вас праздниками. Все должно работать, может быть Вы не учли, что у тиристоров анод находится на корпусе, а у диодов на корпусе находится катод. Поэтому у Вас и трансформатор работает в режиме КЗ. Еще раз внимательно проверьте монтаж со свежей головой. Сперва глючит схему, а потом начинает глючить голову. По себе знакомо. До свидания. Валера
Хотелосьбы поитересоваться возможной заменой диодов VD3 и VD4,на Ваш взгляд, можноли поставить диоды В200-10. И какие лучше применить конденсаторы С2 С3 С4??
В-200. Диоды кремниевые. Предназначены для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 килогерц. Средний прямой ток при Тк = 100С и f = 50Гц, — 200 ампер. Обратное напряжение именно для В200-10 — 1000 вольт.
Так что эти диоды вполне подойдут. В качестве конденсаторов С2,С3,С4 можно использовать любые электролитические конденсаторы с рабочим напряжением хотя бы процентов на 30 выше, чем амплитудное значение напряжения вторичной обмотки Вашего трансформатора. Амплитудное значение напряжения равно произведению 1,41 на действующее значение напряжения (это то, что показывает тестер или мультиметр). Успехов. Валера.
Здравствуйте еще раз Валерий, у меня возник еще 1 вопрос, какой примерно ток будет на выходе сварочника, я понимаю что он будет зависить от характеристик питающего трансформатора и применяемых диталей. Но всеже какой он будет, на какой примерно рассчитывать, и каким образом его померить, спасибо еще раз!!!
Здравствуй Сергей. Ток при сварке электродами 3мм принято выбирать порядка 140-160А. Поэтому вторичная обмотка трансформатора должна обеспечивать такой ток. Беря во внимание, что падение напряжения на дуге равно 25В при токе в 140А, то и мощность трансформатора должна быть соответствующей т.е. = 25*140=3500Вт=3,5кВт.
Здравствуйте!А как быть если у меня ЛАТР? Можно ли из него сделать аналогичный аппарат.Спасибо.
Здравствуйте Николай. Мне бы хотелось, чтобы все вопросы решались на форуме. Пожалуйста зарегистрируйтесь на форуме. Откройте тему, ну например «Самодельный сварочный аппарат» на форуме «Все про радио» и я Вам отвечу на все вопросы. Наверняка найдутся посетители, которым тоже будет интересен ответ на Ваш вопрос. До свидания. Валера.
Добрый день! Можно вас попросить выложить фото сварочного аппарата, а именно внутренней его части, чтоб было видно все подключения, а то фото маленькие плохо видно!
Иван, извини, но сейчас у меня нет такой возможности, что бы разобрать аппарат. Что именно тебя интересует, может можно обойтись без фото. Я просто могу нарисовать.
Не могли бы вы нарисовать само подключение оптотиристоров к диодам! Извините конечно за примитивный вопрос, я в радиолюбительском деле только начинаю, так что если не сложно, то подскажите!
Выложить рисунки и фото я могу только на форуме сайта, поэтому твои вопросы я перенес на форум «Все про радио» в тему «Самодельный сварочный аппарат». Позже я выложу фото.
Спасибо!
Уважаемый Валерий какие оптотиристоры лучше применить ТО125-12,5 50 СУТР или ТО125-12,5 60 СЕТР ?
Привет, Виктор. По правде сказать я не в курсе, чем отличаются эти оптотиристоры, но работать должны и те и другие.
Благодарю за ответ!
Здравствуйте Валерий!
Подскажите если вместо стабилитрона включить в схему КРЕН8Б, я так понимаю на выходе с диодного моста мы должны получить стабильные 12В?
Заранее благодарен!
Или как вариант вместо Д814Д есть в наличии SZ600/12?
Привет, Виктор, стабилитрон стоит только потому, что микросхем с таким входным напряжением нет. А стабилитрон можно поставить любой на напряжение 10... 15 вольт.
Здравствуйте. Наконец собрал сварочник и к сожалению он незаработал, по питанию все норм а между радиаторами диодов(+) и транзисторов(-) миливольты. Подскажите где искать и как проверить плату управления?
Заранее благодарен, Виктор.
Привет, Виктор. На схеме указаны точки под номерами. Между точками 2 и 4 должно быть 12 В. Между 3 и 4 — импульсы.
Здравствуйте Валерий, все никак не позволяло время закончить и запустить сварочник и так как импульсы померять было нечем отвез его знакомому спецу. Сразу он измерил ножки 3,4 и вердикт импульсы есть но они не меняются по подстроечнику а потом посмотрев схему предположил что розвязка по силе возможно не верна и объяснил это тем что для того чтоб открылся силовой тиристор на радиаторе оптотиристора должен быть (+) а не (-) тоесть если поменять местами тиристоры с диодами тогда схема должна работать. Очень важно Ваше мнение. Если предоставите электронку то вышлю то что он нарисовал.
Как всегда заранее благодарен, Виктор.
Привет, Виктор. Только без обиды, обычна психология, как только не хватает ума повторить схему, так сразу начинают искать ошибки в схеме, а не ошибки в собранной конструкции. Трудно искать то, если ты даже не знаешь, что надо искать. Импульсы есть, а сами то оптотиристоры открываются? И еще обрати внимание на корпуса мощных тиристоров и диодов, они могут выпускаться с разным подключением анодов и катодов.
Вообще без обид и даже напротив. Я некоим образом и Вас не хотел обидеть, я в электронике ноль а товарищ хоть и шарит но он предположил и ключевое слово в вышесказанном «возможно». Схему Вашу я выполнил 100%-но, но вот касательно корпусов диодов и тиристоров я проверю, и просьба отписаться как правильно проверить оптотиристоры, нехочеться что то спалить ведь и денег стоит и достать непросто.
И хочу добавить что я очень, очень хотел бы его запустить не мало времени потратил на конструкцию и дизайн учитывая что изначально у меня был только трансформатор.
Понял. Подожди немного, я тебе на почту скину пояснения, постараюсь понятным тебе языком пояснить работу схемы.
Спасибо, в свою очередь вышлю фото что в итоге.
admin, скажите пожалуйста, у меня на выходе сварочника напряжения холостого хода 70 вольт. Можно ли применить Вашу схему к этому трансформатору. Спасибо.
Привет, Виктор. 70 вольт, это уже постоянное или переменное напряжение?
конденсаторы обязательны огромной ёмкости?Может,мкф 500-1000 хватило б?
500 мкф для плеера мало.
насколько мне известно,сглаживать пульсации можно или емкостью или дросселем,но обычно суммируют.Если емкостей много,то дроссель неэффективен и правильно не работает?
Привет, Влад. Здесь одним комментарием не обойтись, да и статья не маленькая получится. Ты просто посмотри, как увеличивается величина напряжения пульсаций от величины тока нагрузки при определенной емкости накопительных конденсаторов на живом примере, посмотри на осциллографе. Все сразу будет видно, до какой величины увеличивается провал выходного напряжения в моменты перехода напряжения сети через «0». Вобще литературы на эту тему много, например, АБ Грумбина Электрические машины и источники питания радиоэлектронных устройств. Стр. 206 Сглаживающие фильтры.
А если попробовать применить фильтр-пробку?
Привет, Влад. При больших токах лучше работают П фильтры, если параметры не жесткие, то достаточно и Г фильтры.
при конденсаторе на выходе он находится в режиме короткого замыкания,что неизбежно влечет его выход из строя,избавился я от этого тем,что последовательно с конденсатором включил резистор сопротивлением около 2 ом.
Здравствуйте! А как себя конденсаторы чувствуют при таком использовании? Ответьте у кого есть опыт использования такого аппарата
Привет, Александр. В моем аппарате конденсаторы стоят без проблем уже восьмой год.
