Регулятор температуры для аквариума на PIC
Опубликовал admin | Дата 31 августа, 2012
Рубрика: Термометры, термостаты
Самодельный термометр – термостат для аквариума.

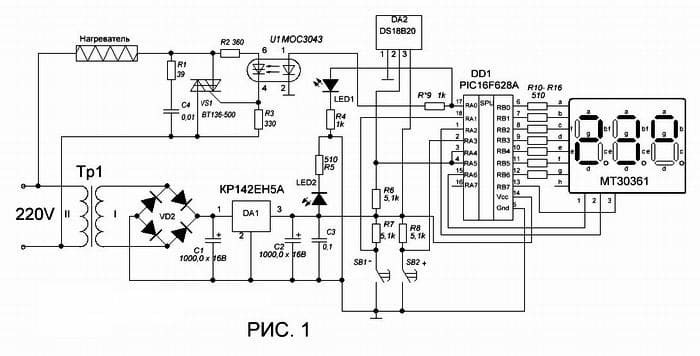

Схема устройства показана на рисунке 1. Установка нужной температуры производится с помощью двух кнопок. Диодный мост можно
заменить диодами, изменив топологию печатной платы, рисунок которой, а так же схему и файл прошивки микроконтроллера можно скачать здесь.
Оптрон можно применить этому подобный, подобрав при этом резистор R9 на соответствующий для выбранного оптрона ток. В общем, все просто – делаете плату, собираете, вставляете зашитый контроллер и радуетесь (если нет ошибок).
Просмотров:7 859
5 комментариев
5 комментариев к “Регулятор температуры для аквариума на PIC”
Здравствуйте!
Так уж случилось в жизни, что после многолетнего перерыва в области любительской электроники я решил возобновить эти увлекательные занятия. Так как являюсь заядлым аквариумистом, то решил начать сразу с этого регулятора. Хотя ранее контроллерами не занимался.
Собрал программатор. Не сразу, но запустил его. Удалось удачно прошить контроллер. Купил в единственном в нашем городе ларёчке недостающие радиодетали, в том числе семисегментные индикаторы. Сделал печатку для регулятора температуры, спаял. При проверке неработоспособности выяснил (!), что индикаторы — с общим анодом! Ну, да, согласен, — «лопухнулся». В связи с этим у меня к Вам огромная просьба, — не могли бы Вы внести необходимые изменения в программу для работы с таким индикатором? Мне сейчас проще перепрограммировать контроллер, чем перепаивать индикатор, — возрастные проблемы со зрением.
Чуть позже выложу заметку с другой прошивкой.
Добрый день. Собрал вашу конструкцию, запустилась сразу. Можно ли доработать программу, на защиту обрыва датчика. Рыбок не хочется сварить если что. При обрыве датчика на экране надпись ОБР и отключение нагрева. Большое спасибо.
Здравствуй, Геннадий. А если контроллер выйдет из строя, а если симистор пробъет? Контроль обрыва датчика, это не панацея от несчастного случая по отношению к рыбкам. В таки случаях собирается отдельная схемка контроля и защиты, следящая за работой основной схемы. Обычно это аналоговое термореле, настроенное на максимально допустимую температуру перегрева воды.
Процессор достаточно надёжный элемент. Симистор можно взять с достаточным запасом по току и напряжению (40вт нагреватель потянет). А вот датчик в воде (даже хорошо изолированный) все таки имеет вероятность выйти из строя . Да и памяти в контроллере ещё достаточно . Спасибо.
