Как сделать шунт для амперметра сварочного аппарата
Как сделать шунт для амперметра к сварочному аппарату.
Перед началом работы зайдите в рубрику «Программы» и скачайте для себя две программы.
Первая программа — Программа для работ с проволокой.
Вторая — Черчение передних панелей и шкал приборов.

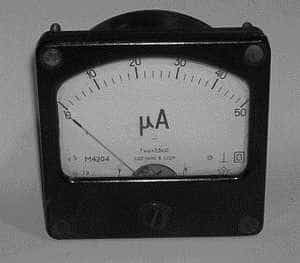

Подберите подходящую измерительную головку, лучше, если она будет с током полного отклонения стрелки 50 или 100 микроампер. Я нашел у себя на 50микроампер, на примере ее и будем рассчитывать нужный нам шунт для амперметра.
Выберем предел измерения тока нашим амперметром, ну пусть будет, например 300 ампер. Для самодельных сварочных самый раз.

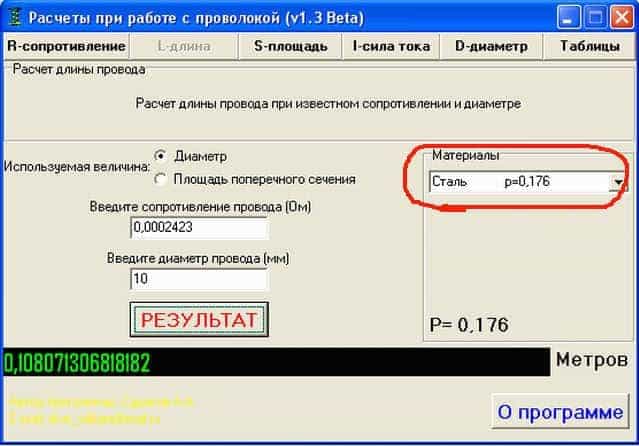

Теперь мультиметром измеряем активное сопротивление головки. У моей головки оно равно 1454 ома. Теперь мы знаем два параметра измерительной головки. Ток полного отклонения и сопротивление. Из формулы закона Ома — I=U/R, выводим формулу для определения напряжения — U=IxR. Открываем виндовский калькулятор. Умножаем значение тока в амперах 0,00005А на сопротивление в омах 1454 ома, получаем величину напряжения, которое необходимо приложить к измерительной головке, чтобы стрелка отклонилась на последнее деление шкалы. У меня получилось U=0,0727В или 72,7 милливольт. Опять идем к Ому. Выводим формулу для сопротивления: R=U/I . Теперь определяем сопротивление шунта. Делим 0, 0727вольт на сварочный ток 300 ампер. Получаем R шунта = 0,0002423 ома.Открываем программу для работы с проволокой. Скриншот на фото.
Выбираем материал, из которого изготовим шунт. Справа в выпадающем окне выбираем сталь. Самый распространенный материал. Для простоты изготовления пусть шунт будет круглого сечения. В используемой величине ставим точку в окошечке «Диаметр». Вводим величину сопротивление шунта — 0,0002423 ома. Выбираем диаметр нашего шунта, для прочности выбирает пруток диаметром 10 миллиметров. Нажимаем на «Результат». Результат вы видите на фото. Теперь сделать сам шунт не сложнее, чем два пальца об асфальт. Берем стальной пруток соответствующего диаметра, нарезаем резьбу на всю длину для лучшего охлаждения шунта, отмеряем 150мм, отрезаем, получаем шпильку М10 на 150мм. Так как мы нарезали резьбу, то мы изменили диаметр шунта, поэтому его длина для данного сопротивления будет меньше расчетной, при регулировке все определится. Берем четыре гайки на десять, лучше медные или латунные, два наконечника для проводов большого сечения 1 и два лепестка 2, для проводов идущих к измерительной головке. У вас должна получиться примерно вот такая конструкция, только с медными гайками.
Меняя расстояние между лепестками, можно достаточно просто откалибровать амперметр. Лишнюю сталь потом можно отрезать.
Далее открываем программу FrontDesigner_3.0.

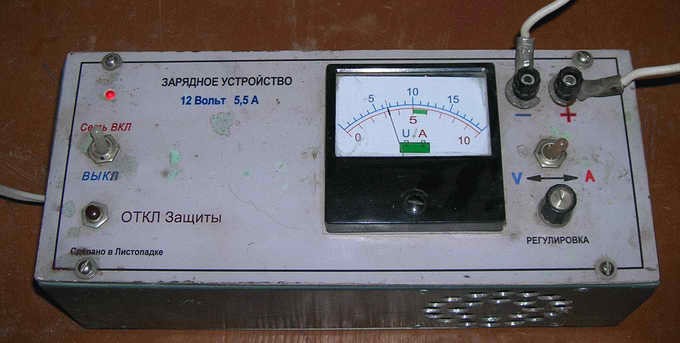

Программа имеет русский интерфейс, поэтому я думаю, вы спокойно разберетесь, что к чему. В результате у вас должно получиться примерно вот такой рисунок. Печатайте новую шкалу на бумагу для фотографий. В заключении хочу показать мое зарядное для автомобильных аккумуляторов. Правда за восемь лет оно уже по истаскалось.
Здесь шкала и передняя панель, как раз начерчены с помощью этой программы. Печать велась на струйном принтере. Фотография передней панели, после приклейки, обязательно покрывалась автомобильным бесцветным лаком. Первый слой должен быть очень тонким, иначе могут расплыться чернила. Клеить все это дело можно с помощью ПВА. Надеюсь вам это пригодится. До свидания К.В.Ю.
20 комментариев к “Как сделать шунт для амперметра сварочного аппарата”
Почти все чертежные программы для радиолюбителей обходят этот вопрос, а Вы сделали отдичный подарок! Спасибо
прошу помощи. У меня есть амперметр такой же конструкции как и в статье только он на 300А. Есть мультиметр, но не могу измерить сопротивление головки (цифры на амперметре постоянно скачут, или может я не то делаю). По тексту все понятно и сделал бы сам, но нужно узнать сопротивление головки амперметра.
Вопрос как замерить сопротивление рамки микроамперметра я когда замеряю электронным мультиметром на минимальном сопротивлении стрелка микроамперметра зашкаливает.
Здравствуй, Игорь. У меня к Вам большущая просьба. Я на сайте установил форум и пока только учусь. Не могли бы Вы зайти на его, создать новую тему, например — «Измерения» и задать этот вопрос, а я бы в качестве ученика администратора получил бы возможность приобретать навыки администрирования и естественно ответил бы на Ваш вопрос с картинками. Валера.
Тема есть на форуме.
Ну, Вы быстры, я даже не успел подготовиться. Спасибо Вам Игорь. Может, на ты перейдем?
Сейчас читаю форум есть много полезного хочу попробывать серебрение по твоему методу гипосульфит продаётся в аптеках.
Что то я не догоняю. Ты утверждаешь на счет гипосульфита или спрашиваешь? А серебрение тебе на что? Ради интереса?
Спрашиваю хочу сделать раствор для покрытия плат.
Привет, Игорь. Если спрашиваешь, то на забывай ставить кривой знак восклицания. Все вопросы давай решать на форуме. Может такие же вопросы возникают и у других, стремящихся к познанию. Успехов.
Добрый день. Уважаемый автор данной статьи, скажите пожалуйста вот как Вы сделали представленную шкалу на вашем зарядном в программе Front Designer 3.0? А именно вставили цветные полосы между деления шкалы так как в этой программе такой функции нету или я за месяц работы с ней не смог найти. Скажите как вы это сделали? За ранее благодарен.
Я отправил тебе скриншот программы, если что — отпиши.
Спасибо за скрин, но в дизайне можно делать цветным линии, текст и деления шкалы, а вот как между большими делениями делать сплошные цветные полосы в этой программе то тут вопрос. Я делал шкалу в проге meter scale то там делается все что хочешь но при печати текст идет сдвинут ( цифры над шкалой) А вот как тут сделать полосу как на фото вашей нижней шкалы (зеленая полоса) ума не приложу. Спасибо за помощь.
Привет, извини твое имя неизвестно. Сегодня учился заново работать с программой. И так, после того,
как ты нарисуешь шкалу и откроешь ее в основном окне программы, нажимаешь кнопку сервис -> Свойства сетки и устанавливаешь ее шаг, я выбирал 0,1 мм. Включаешь сетку и увеличиваешь изображение шкалы, т.е. той ее части, на которой будешь рисовать вставку. Находишь слева кнопку «Заливка замкнутого контура» — нажимаешь, рисуешь между делениями зону заливки и, пользуясь инструментами, находящимися справа, заливаешь необходимым цветом. Если не понятно, то открой на форуме тему, и я тебе все покажу с рисунками.
Привет, спасибо за статью я полагаю многим она будет интересна. Но пожалуй добавлю ложку дегтя, ну или поправлю. Для того что бы вычислить размер шунта не обязательно скачивать ненужную, одноразовую программу.
Достаточно вспомнить
Lшунта=R*S/p
Гдe
L длинна шунта в метрах.
R необходимое сопротивление шунта. В омах
S площадь шунта. Это толщина умноженная на ширину в метрах. Если шует круглый то S= rd2/4, двойка это во второй степени.
p удельное сопротивление материала, в интернете всегда можно найти таблицы.
Если есть знакомые в электросетях, можно спросить трансформатор тока (НО это только для измерения значения переменного тока!!!).
Например, трансформатор тока (или ТТ) 300/5 означает, что при максимальном токе первичной обмотки (шины) в 300 Ампер, максимальный ток на вторичной обмотке будет 5 Ампер.
Первичная обмотка ТТ (шина) подключается последовательно с нагрузкой. К клеммам вторичной обмотки подключают (параллельно) амперметр с полным отклонением стрелки при пяти амперах, а шкала его должна быть проградуирована до 300 Ампер.
Режим работы ТТ — режим короткого замыкания (на амперметр).
Спасибо за статью, все подробно расписано.
Здорово, остроумно, понравилось. Но есть неприятность: наконечник 1 (сила) и лепесток 2 (к рамке) должны быть обязательно монолитом, т.е., одним целым. Так в готовых промышленных шунтах, и это правильно. Иначе, при ослаблении гаек, измеряемый ток или значительная его часть может пойти по измерительному механизму.
Лучше постараться сделать небольшие отверстия где-нибудь в торцах шпильки, нарезать резьбу, а к ним — подключить измеритель.
нельзя ли с такой изм. головкой точно измерить ток хх первычки
Здравствуй, Константин. С помощью такой головки можно замерять любой ток, все зависит от сопротивления примененного шунта.
