Стабилизированный блок питания 1,5 вольта
Стабилизированный бестрансформаторный блок питания 1,5 вольта
Данная статья посвящена маломощному бестрансформаторному блоку питания со стабилизированным выходным напряжением полтора вольта. На сайте уже есть статья «Блок питания для часов 1,5В», в которой приводится несколько схем блоков питания с выходным напряжением 1,5 вольта, хотелось бы познакомить вас с еще одной, заслуживающей внимания, по моему мнению, схемой.

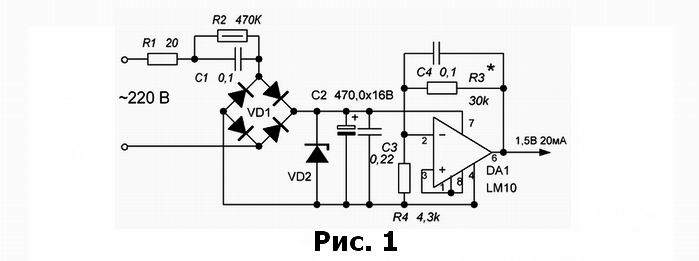

Роль стабилизатора напряжения, в которой выполняет операционный усилитель, имеющий в своем составе источник опорного напряжения. Схема блока питания представлена на рисунке 1.

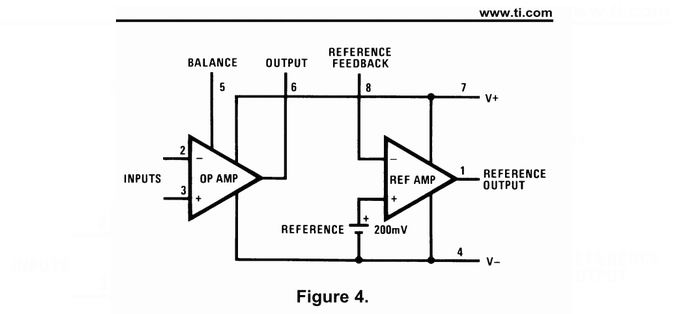

ОУ LM10 имеет в одном корпусе два усилителя, один из которых соединен с внутренним источником напряжения величиной 0,2 вольта. Эта микросхема имеет возможность сохранять работоспособность при напряжения питания всего 1,1 вольта. Схема микросхемы приведена на рисунке 2.
LM10 datasheet pdf
В данной схеме второй ОУ используется, как повторитель опорного напряжения, его выход 1 соединен с инвертирующим входом вывод 8. Напряжение на выводе 1 является опорным для прямого входа первого операционного усилителя. Выводы 1 и 8 второго ОУ подключены к выводу 3 первого. Через резистивный делитель, состоящий из резисторов R3 и R4, часть выходного напряжения с вывода 6 подается на инвертирующий вход левого операционного усилителя вывод 2 и сравнивается с опорным напряжением на прямом входе ОУ, вывод 3. Если напряжение больше опорного, то ОУ уменьшает напряжение на выходе, а если меньше, то увеличивает. Та осуществляется стабилизация выходного напряжения.
Резистор R1 одновременно является в данной схеме и ограничительным и предохранителем. Конденсатор С1 должен быть с рабочим напряжением не менее 630 вольт в случае, если будет применяться конденсатор, рассчитанный на работу в цепях переменного тока, то его рабочее напряжение должно быть не менее 250 вольт. Диодный мост – маломощный импортный S1WB.
S1WB datasheet pdf
Резистор R2 является разряжающим для конденсатора С1 при выключенном питании. В качестве стабилитрона VD2 можно применить КС 133 или КС 147.
Будьте ОСТОРОЖНЫ! Все элементы схемы находятся под напряжением первичной сети 220 вольт.
Успехов К.В.Ю.
Скачать статью
.
2 комментария к “Стабилизированный блок питания 1,5 вольта”
Здравствуйте Валерий Юрьевич!
С недавнего времени озадачился поиском надежного блока питания со стабилизированным выходным напряжением 1,5V, для часов. Понравилась Ваша схема на ОУ LM10. Я не профессионал в электронике, но, по-моему, схема отличается надёжностью и высокой степенью стабилизации.
Тем не менее, у меня два вопроса: насколько целесообразно включить на входе трансформатор, ну хотя бы для повышения степени безопасности; и ещё: чертёж плата, который на видео, Вы её изготавливали, как получить полный чертёж, с размерами?
С уважением,
Андрей Макаров
Привет, Андрей. Конечно развязывающий трансформатор лучше по безопасности, но хуже по надежности и пожарной безопасности, если его оставлять без присмотра. Если использовать гасящий конденсатор, не предназначенный для работы в цепях переменного тока, то его рабочее напряжение должно быть не менее 680 вольт. Рисунок печатной платы должен быть в архиве.
