Преобразователь DC-DC для двигателя постоянного тока

     Иногда возникает необходимость получения более высокого напряжения для питания определенных блоков устройства относительно общего напряжения питания. Для этих целей часто используются повышающие импульсные стабилизаторы напряжения. Схема такого стабилизатора показана на рисунке 1.

Схема импульсного повышающего стабилизатора

     Основой стабилизатора является контроллер UC3843N, в типовом включении. Конкретно этот стабилизатор предназначен для питания двигателя постоянного тока ДПМ-25 с рабочим напряжением 24 вольта от блока питания с выходным напряжением 12 вольт. Этот двигатель, оснащенный редуктором, является часть механизма поворота лотков в инкубаторе. Рабочий ток двигателя находится в районе одного ампера. На такой ток и рассчитан повышающий стабилизатор. Если при работе двигателя будут иметь место большие перегрузки, то полевой транзистор надо будет снабдить, хотя бы небольшим теплоотводом, а параллельно диоду VD2 поставить еще один такой же диод SK54. Место для второго диода на плате предусмотрено. Это диоды с барьером Шоттки с прямым током пять ампер. Минимальное напряжение питания схемы равно примерно восемь с половиной вольт, это напряжение является напряжением запуска микросхемы UC3843N. Уровень выходного напряжения стабилизатора устанавливается при помощи резистора R7. Дроссель L1, примененный в схеме самодельный. Для его изготовления использован цилиндрический ферритовый сердечник 1 от дросселя 2 фото 1.

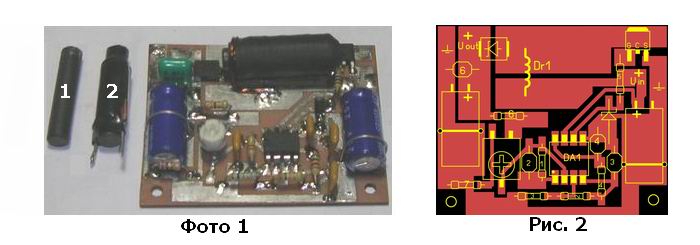

     Такой дроссель применяется в блоках питания персональных компьютеров. Диаметр сердечника равен 6 мм, а его длина равна 30 мм. Дроссель содержит 46 витков провода ПЭТВ-2 диаметром 1 мм. Конечно, марка обмоточного провода не критична. Обмотка состоит из двух слоев. Сразу намотать всю обмотку очень неудобно и проблематично, поэтому, сначала мотается 24 витка в один слой и витки пропитываются клеем. После высыхания клея доматываются еще 22 витка. После этого сверху обмотка обжимается термоусадочной трубкой. Можно просто обмотку пропитать лаком и просушить. Величина индуктивности дросселя, указанная на схеме, является ориентировочной. Все детали схемы стабилизатора смонтированы на печатной плате. Внешний вид собранного устройства показан на фото 1.

Первое включение собранной схемы лучше производить без мощного полевого транзистора и сначала убедиться в работоспособности микросхемы. На выводе 8 DA1 должно быть напряжение +5 вольт, это напряжение внутреннего стабилизатора контроллера. На выводе 4, подключенный к нему осциллограф, должен показывать напряжение пилообразной формы, а на выводе 6, на экране осциллографа должны наблюдаться прямоугольные импульсы со скважность близкой к единице. Если все параметры в норме, то впаивают транзистор и проверяют работу схемы полностью. При отсутствии ошибок все должно работать без всяких проблем. На сайте есть описания повышающих стабилизаторов, рассчитанных на более мощную нагрузку. Это «Импульсный регулируемый стабилизатор напряжения» и «Импульсный повышающий стабилизатор на 24В».
