Защитная зона одиночного стержневого молниеотвода.

К началу

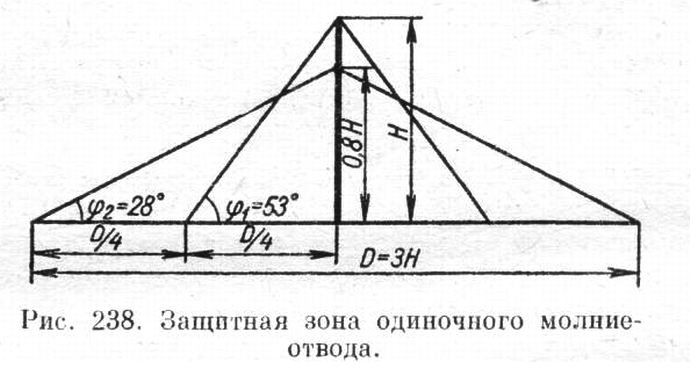

Вокруг одиночного стержневого молниеотвода образуется зона защиты, имеющая форму двойного конуса (рис. 238).

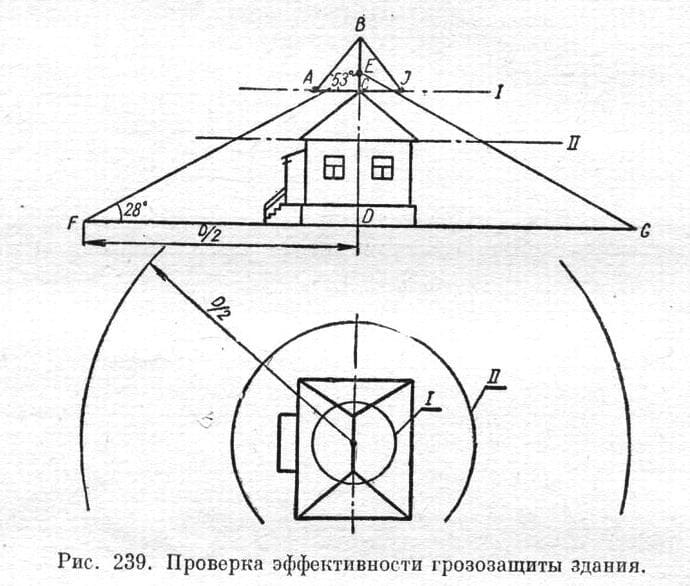

Если высота молниеотвода Н, то диаметр нижнего основания зоны защиты D = ЗН. Если объект находится полностью в зоне защиты молниеотвода, то прямой удар молнии практически не сможет поразить его. При устройстве молниеотвода для защиты объекта необходимо проверить, будет ли эффективной грозозащита при выбранной высоте молниеотвода. Это выполняется графически (рис. 239).

У основания защитной зоны строится контур защищаемого объекта в том же масштабе, что и молниеотвод. Затем проверяют, находятся ли в зоне защиты все детали объекта по высоте. С этой целью строят, план объекта и зоны защиты на различных уровнях. На рисунке 239 эти уровни приняты на высоте конька крыши (сечение боковой проекции плоскостью I) и на уровне карниза крыши (сечение боковой проекции плоскостью II). На плане видно, что конек крыши вписывается в окружность I, полученную в сечении зоны защиты на высоте конька, а карниз вписывается в окружность II. Высоту одиночного стержневою молниеотвода можно определить, исходя из плана и боковом проекции объекта. Для этой цели на плане описывают окружность /, внутри которой должны разместиться детали объекта, выступающие наиболее высоко. Затем след плоскости этой окружности 1 наносится на боковой проекции объекта (отрезок AJ). Под углом 53° к нему проводится линия АВ до пересечения с перпендикуляром, восстановленным из центра окружности I. Полученный отрезок ВС в масштабе проекций объекта представляет высоту молниеотвода над коньком здания. Далее проверяется зона защиты выступающих деталей объекта. Для этой цели на перпендикуляре BD находится точка Е на уровне 0,8 общей высоты DB. В эту точку под углом 28° к горизонтали проводят линии FE и GE, которые при вращении их вокруг оси BD образуют зону защиты молниеотвода высотой DB. Защитная зона одиночного молниеотвода.
