Тональный генератор на 1000Гц
Генератор звуковых частот для проверки звуковой аппаратуры

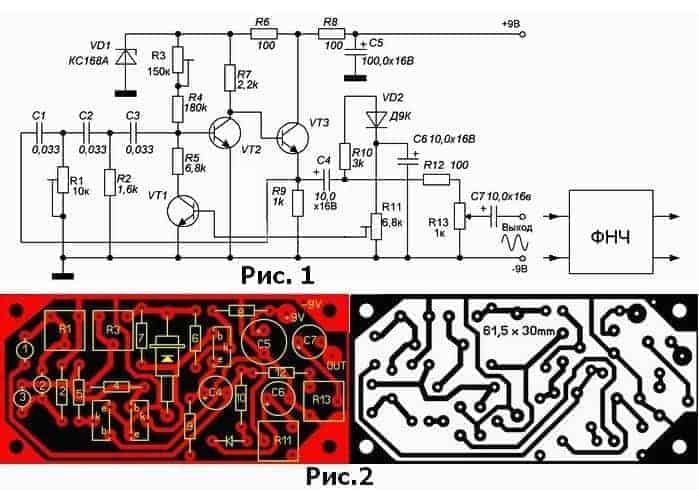

На рисунке 1 изображена схема простого генератора, предназначенная в основном для проверки низкочастотной аппаратуры и определения в ней неисправностей.
Генератор имеет одну фиксированную частоту 1000Гц, значение которой выставляют резистором R1. Уровень выходного сигнала определяется положением движка резистора R13. В схеме есть система поддержки выходного сигнала на определенном уровне, состоящая из элементов VT1, VD2, R10, R11, C6. Уровень срабатывания системы автоматического поддержания выходного напряжения устанавливается с помощью резистора R11. Коэффициент гармоник этого генератора относительно велик, что бы с помощью его можно было измерять нелинейные искажения НЧ аппаратуры. Поэтому на выходе данного генератора нужно установить фильтр нижних частот – ФНЧ. Такой фильтр описан здесь. В комплекте с ФНЧ данный генератор имеет очень чистый тональный сигнал с уровнем коэффициента нелинейных искажений в тысячные доли процента. Питаться генератор должен от стабилизированного источника постоянного тока с напряжением 5… 12В. Схему и рисунок печатной платы можно скачать здесь.
Тональный генератор на 1000Гц (1911 Загрузок )
7 комментариев к “Тональный генератор на 1000Гц”
Здравствуйте! Это отличный сайт для самодельщиков и я очень рад, что нашел его. Спасибо!
Вопрос: Какие транзисторы возможно применить в этом генераторе?
Здравствуй, Владимир. Спасибо за оценку. Транзисторы могут быть практически любыми маломощными. В данном случае я ставил КТ315Г.
Какова мощность данного генератора? Динамик 50 Ом
привет, Илья. Для динамика нужен унч. Здесь его нет. Попробуй собрать на одном транзисторе в режиме класс А.
Здравствуйте! Заинтересовала данная схема. Вопрос вот в чем. Не правильней было бы подключить левый вывод (по схеме) конденсатора С3 к левому выводу (по схеме) конденсатора С4? А то получается, что С4 участвует в обратной частотозадающей связи и со временем, старея (он же электролит), может влиять на параметры генератора. Спасибо.
Конечно, правильней. В этом случае электролит выпадает из ПОС. Сейчас и схему подправлю.
На печатной плате неправильно разведен резистор R1.
