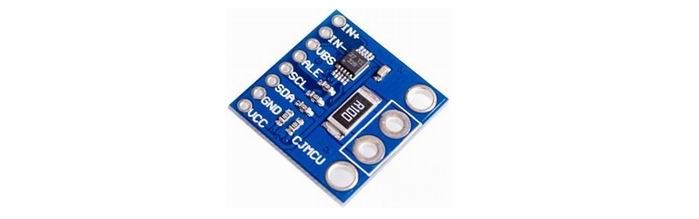

Данная статья посвящена измерительному устройству, реализованному на широко известном модуле АЦП с микросхемой INA226 и микроконтроллере PIC16F676.

На сайте уже были публикации, рассказывающие о применении модуля INA226, например, «Ампервольтваттметр для блока питания на INA226». Один из вариантов программы взаимодействия микроконтроллера PIC16F676 с микросхемой АЦП — INA226 был описан с статье «Программа взаимодействия INA226 с микроконтроллером PIC».

В соответствии с документацией на АЦП INA226 для ее корректной работы при инициализации микросхемы необходимо записать в регистр (Calibration Register) калибровочный коэффициент. Величина этого коэффициенты зависит от величины сопротивления измерительного шунта, и от выбранного разрешения показаний A/Bit, а также от точности опорного напряжения в самой микросхеме АЦП.

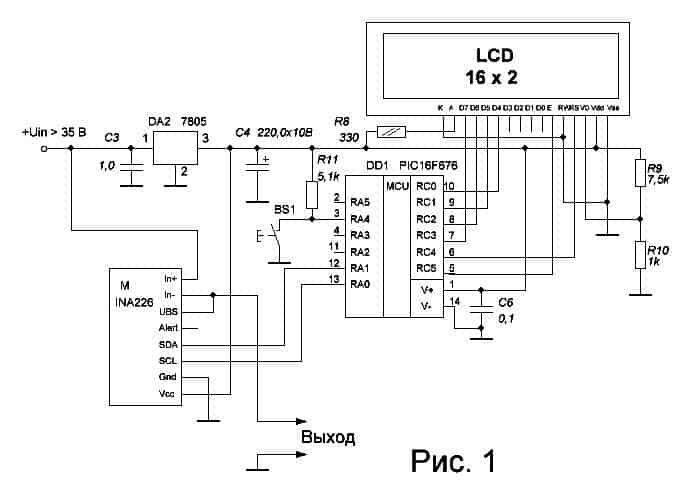

В связи с разбросом опорных напряжений в конкретных микросхемах АЦП и разных номиналах применяемых шунтов, приходится не раз корректировать величину калибровочного коэффициента и естественно заново программировать микроконтроллер. Хорошо, если радиолюбитель знаком с процессом написания программ и компиляции, а если нет? Тут уже возникают трудности. Поэтому в программу была введена дополнительная опция, позволяющая корректировать величину коэффициента непосредственно в собранной схеме. Схема была использована из статьи «Измеритель тока напряжения и мощности на INA226». Была лишь добавлена одна кнопка SB1. Дополненная схема показана на рисунке 1.

Повторяться не буду, программа микроконтроллера, и технические характеристики данной схемы описаны в выше обозначенной статье «Измеритель тока напряжения и мощности на INA226».

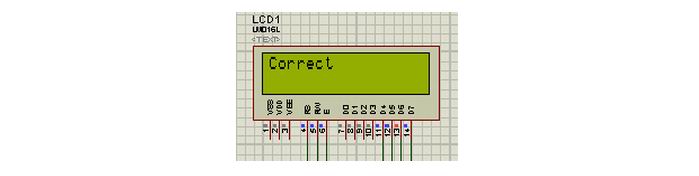

Для коррекции калибровочного коэффициента используется только одна кнопка, присоединенная к PORTA,4. 1) При первом нажатии и отпускании, активной фазой является отпускание, индикатор очищается и на индикаторе появляется надпись «Correct».

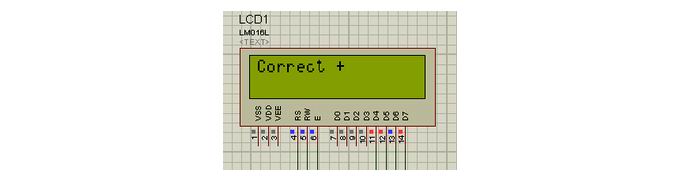

2) При последующем нажатии и отпускании на индикаторе появляется значок плюса после записи «Correct», отпустить кнопку необходимо в течении одной секунды.

Это означает, что активная область выполнения команд перешла в подпрограмму увеличения численного значения калибровочного коэффициента (инкремент числа). 3) После следующего нажатия и удержания кнопки на индикаторе высвечивается значение калибровочного коэффициента и его увеличения на единицу через 0,5 секунды.

После смены десяти значений скорость инкремента числа увеличится. После отпускания кнопки выполнение программы зациклится. Если кнопку нажать и сразу отпустить, то можно просто посмотреть численное значение калибровочного коэффициента. 4) Нажимаем и отпускаем кнопку – микроконтроллер полностью перезагружается с новым калибровочным коэффициентом.

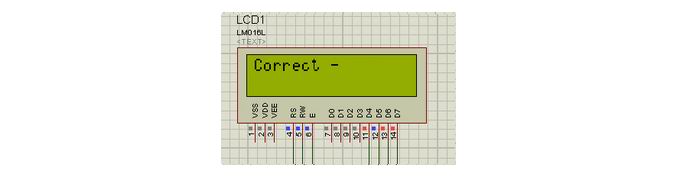

Для того, чтобы попасть в подпрограмму уменьшения численного значения калибровочного коэффициента (декремент), при втором нажатии на кнопку ее необходимо отпустить только после появления значка минуса «-» после надписи «Correct».

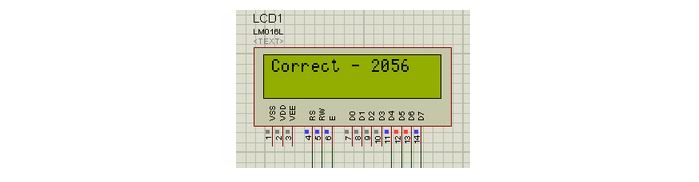

После отпускания еще раз нажимаем кнопку – появляется численное значение коэффициента и начинается декремент числа до тех пор, пока мы ее удерживаем в нажатом состоянии.

Алгоритм декремента числа такой же, как при инкременте. После отпускания кнопки декремент числа заканчивается, и программа ждет последующего нажатия и отпускания кнопки для перезагрузки контроллера с новыми значениями коэффициента и перехода в обычный режим работы.

Имея такую опцию коррекции коэффициента калибровки можно не заморачиваться с точными значениями сопротивления датчика тока – шунта и оперативно производить калибровку при смене самой микросхемы АЦП. Показания значений тока имеют прямую зависимость от величины калибровочного коэффициента, чем больше калибровочный коэффициент, тем больше показание тока.

Все необходимые файлы в архиве.
