Цифровой вольтметр имеет два предела измерения, от 00,00… 10,23 В, второй предел измерения от 000,0… 102,3 В. Переключение пределов осуществляется при помощи переключателя. Основой схемы вольтметра является микроконтроллер PIC16F676.

Данные об измеряемом напряжении выводятся на однострочный жидкокристаллический индикатор. Электрическая схема вольтметра показана на рисунке 1.

В качестве источника опорного напряжения для модуля аналого-цифрового преобразования используется внешний источник с выходным напряжением 1,023 вольта. Такая величина опорного напряжения при десятиразрядном модуле АЦП данного микроконтроллера, позволяет производить оцифровку входного сигнала с точностью до 0,001 вольта. Десять разрядов АЦП, это в двоичной системе счисления — 11 1111 1111, а в десятичной – 1023, т.о. 1,023 вольта делим на 1023, получаем значение напряжения одного разряда, т.е. 0,001 вольта. В качестве стабилизатора напряжения питания применена микросхема К157ХП2, имеющая в своем составе внутренний ИОН с напряжением 1,3 В. И самое главное его внешний вывод 8. Такое же схемное решение применено в схеме милливольтметра, рассмотренной в статье «Милливольтметр на PIC16F676». Чтобы исключить влияние входа микроконтроллера на выход 8 DA1, в схему введен повторитель напряжения, выполненный на одном из двух ОУ микросхемы DA2 – DA2.1. Конденсаторы С2 и С5, это конденсаторы фильтра напряжения ИОН. Величина напряжения ИОН на входе RA1 микроконтроллера DD1 регулируется резистором R6. Этим резистором производится калибровка показаний прибора по контрольному цифровому вольтметру.

Общее напряжение питания схемы можно регулировать подстроечным резистором R3. Резистор R8 включен последовательно со светодиодом подсветки LCD. Меняя его величину, можно изменять уровень освещенности индикатора. Контрастность выводимых символов на индикаторе зависит от напряжения, подаваемого на вывод V0 LCD. То есть от номиналов делителя напряжения, состоящего из резисторов R9 и R10. Конденсатор С8, это конденсатор фильтра питающего напряжения, его лучше впаивать непосредственно между выводами питания микроконтроллера 1 и 14.

Переключатель S1 служит для переключения измеряемого напряжения на тот или иной вход АЦП микроконтроллера. Если контакт переключателя находится в нижнем положении, то измеряемое напряжение через делитель напряжения 1:10, состоящий из резисторов R2 и R5, подается на еще один повторитель, собранный на втором ОУ микросхемы DA2. Применение ОУ, включенного по схеме повторителя со 100% отрицательной обратной связью, позволяет резко уменьшить шумовую составляющую измеряемого напряжения, еще не маловажное назначение данного повторителя, это защита входов микроконтроллера. По идее, такой же каскад надо ввести и в цепь измерения напряжения до 100 вольт. При верхнем положении переключателя, измеряемое напряжение через делитель 1:100, R1 и R4, подается на вход RA2 микроконтроллера DD1. В качестве стабилитронов VD1 и VD2 можно применить КС147А. Это защищающие элементы схемы и предназначены для защиты от повышенных напряжений при внештатных ситуациях. В случае применения вышеуказанных стабилитронов, напряжение на входе будет ограничиваться на уровне 4,7 вольта. Это напряжение безопасно, как для ОУ, так и для входов микроконтроллера DD1. При отсутствии этой марки стабилитронов, можно использовать КС133А. Вид устройства собранного на макетной плате показан на фото 1.

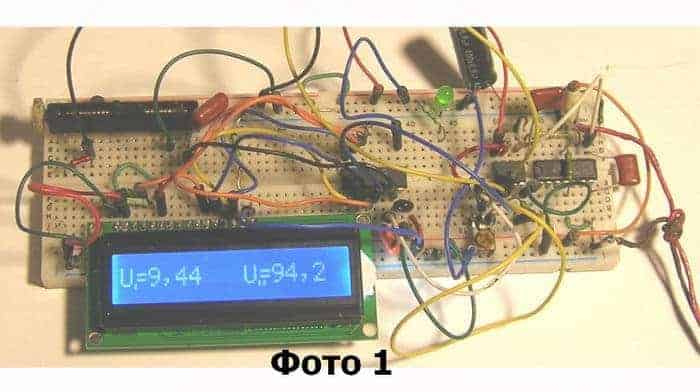

Успехов. К.В.Ю.
