Как измерить напряжение высокой частоты
Опубликовал admin | Дата 27 декабря, 2011
Рубрика: Измерения
ВЧ головка к авометру

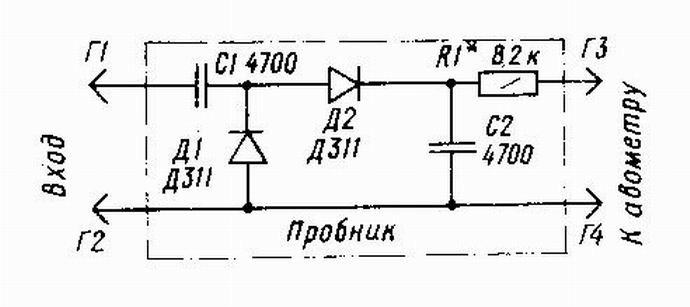

Эта схема представляет собой высокочастотный пробник к авометру, позволяющий измерять ВЧ напряжения частотой 0,1...50МГц и амплитудой до 500мВ.
Схема собирается на печатной плате, все выводы деталей должны быть по возможности очень короткими. После сборки плата должна быть помещена в экранированный корпус. Соединяется ВЧ головка с прибором экранированным проводом.
