Микроомметр цифровой на базе модулей ADS1115 и TM1637
Измерение малых сопротивлений датчиков тока (шунтов)
Данная статья посвящена модернизации миллиомметра на модулях ADS1115, TM3716 и микроконтроллере PIC16F684. Сейчас пойдет речь о приборе с разрешающей способностью 100 микроом. Схема устройства осталась прежней.

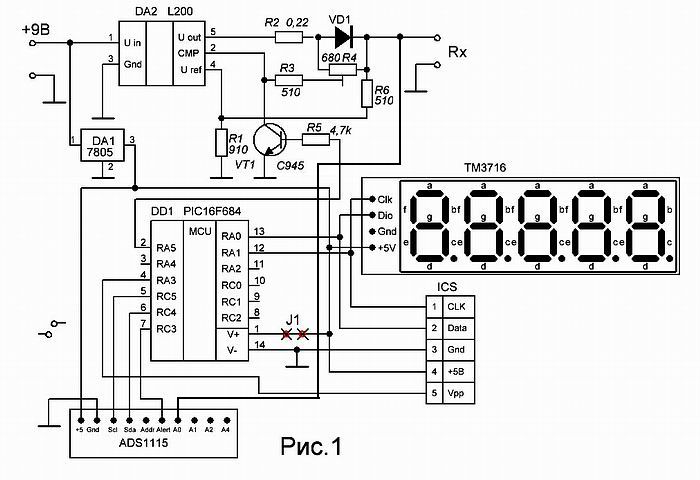

Изменилась только та часть программы, где происходят математические вычисления. Благодаря изменению алгоритма масштабирования показаний прибора удалось получить разрешение измерения сопротивления до четвертой цифры после запятой, т.е. до ста микроом. Так что электрическая схема, рисунок проводников печатной платы остались без изменений и их описание можно прочесть в вышеупомянутой статье.
В ходе испытаний предыдущего измерителя и этого били выявлено влияния температуры на конечные показания прибора. Исходя из этого следует увеличить площадь теплоотвода для микросхемы L200. Диод VD1 лучше брать ампера на четыре. Чтобы меньше грелся. И для точных измерений лучше подождать и дать прибору прогреться. Кстати, настройку прибора проводить полностью собранным, в корпусе, прогретом с устоявшейся температурой.

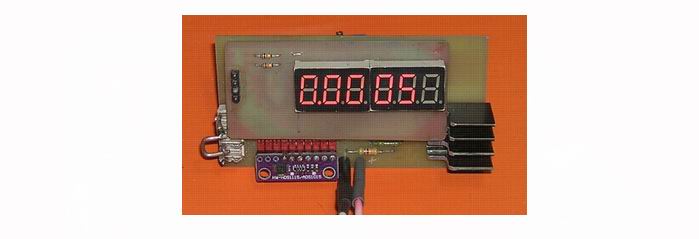

Внизу на фото измерение самодельного резистора.
Скачать проект.
.
9 комментариев к “Микроомметр цифровой на базе модулей ADS1115 и TM1637”
Здравствуйте Валерий Юрьевич.Разобрался с задачей-не вся информация была.Собрал приборчик-он запустился.Индикатор 6 разрядный китайский.Ощущение как будто перепутаны местами цифры.При прошивке контроллера фьюзы заводские?
Привет,Олег. «При прошивке контроллера фьюзы заводские?» — не понял. Прибор разрабатывался под мой самодельный индикатор, а уж что там китайцы накосячили, я не знаю. Возможно у них изменена последовательность загрузки.
Здравствуйте Валерий Юрьевич.Спасибо за ответ.Насчет индикатора понял-заводской не подойдет,надо делать самому-это не проблема.
«При прошивке контроллера фьюзы заводские?»-Вы когда контроллер шили фьюзы не меняли?
Спасибо.
Привет, Олег. Фьюзы — это биты конфигурации и каждый программист меняет конфигурацию в зависимости от того, что ему надо от этого микроконтроллера. У пик контроллеров эти биты выставляются при его инициализации и их значения присутствуют в машинном файле с расширением hex и заливаются в память контроллера автоматически, вместе с основной программой. И какие они имеют значения по умолчанию мне все равно. Я сам выставляю то, что надо корректного выполнения программы.
Здравствуйте Валерий Юрьевич.По поводу фьюзов я в курсе.Но иогда приходится их выставлять вручную,в общем -то потому и спросил.А пока будем ждать пока ТМ-ки приедут. Спасибо.
Здравствуйте Валерий Юрьевич.По поводу фьюзов я в курсе...А пока будем ждать пока ТМ-ки приедут. Спасибо.
Вручную у AVR выставляются, у пиков всегда автоматом зашиваются, в общем -то потому и спросил.
Добрый день.Повторил Ваш ПРИБОР.Работает ,но заметил ,что от диода изменяется точность показания.диод шотки совсем не подходит.Есть ли у Вас информация какой диод (код) лучше подходит?Какие электролиты Вы поставили?
Привет, Евгений. Электролиты — танталовые. В данной конструкции диод является задатчиком тока 1 ампер, при котором происходит замер (2мсек) падения напряжения на измеряемом резисторе. Но, диод так же является датчиком температуры во многих конструкциях. Параметры р-n структур сильно от ее зависят. Попробуй поставить диод ампер на 2,3,4, чтобы не сильно грелся, и посмотри, хотя прогрев все равно необходим, как и всякому измерительному прибору. Диод любой низкочастотный.
