полосковые линии и КСВ метр

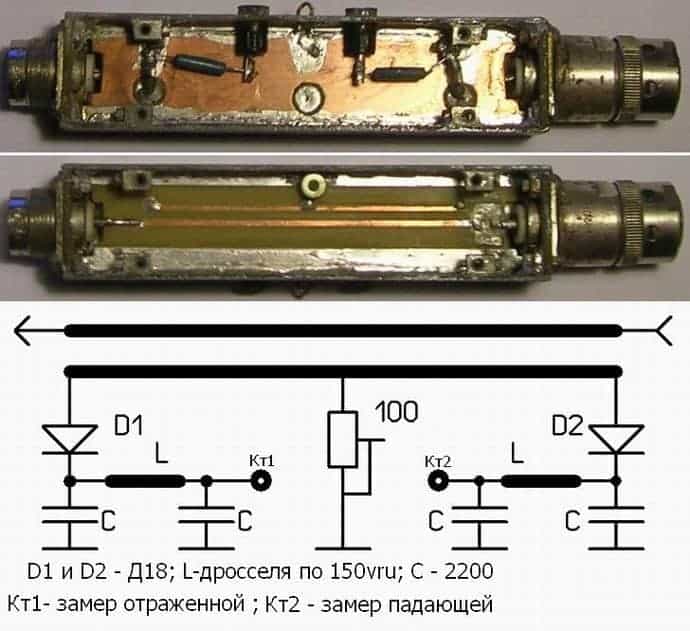

Здравствуй дорогой читатель. В этой заметке хочу Вам поведать о простом в изготовлении КСВметра. Когда по воле судьбы пришлось перейти на другую работу, связанную с ремонтом радионавигационной аппаратуры судов, возникла необходимость в КСВметре.
Диапазон работы разных судовых радиостанций простирается до 336МГц. Вот сдесь и помогла статья Полосковые линии. При внимательнов расчете и аккуратном выполнении работы, никаких регулировок не потребуется, тем более, что данный прибор предназначался для оценки состояния антенно-фидерного тракта радиостанций, а не для точного измерения КСВ. И тем не менее КСВ самого прибора на частоте 336МГЦ был около 1,1.
Полосковые линии

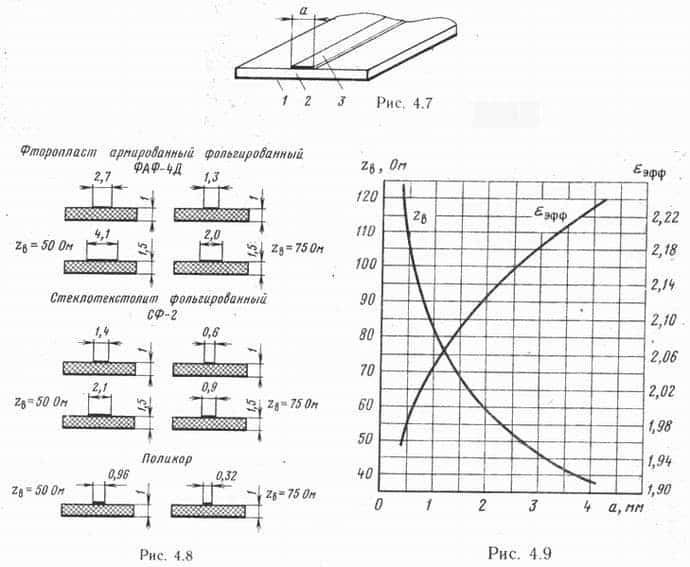

Рис. 4.7. Применяются в качестве линий передач и элементов фидерных узлов в аппаратуре метровых, дециметровых и сантиметровых волн. Состоят из металлического основания 1, диэлектрической подложки 2 и полоскового проводника 3. Ширина металлического основания должна быть не менее 5...6 а, расстояние между соседними проводниками — не менее 3...4 а. Изготавливаются методом травления из односторонних или двусторонних листовых фольгированных материалов — фольгированного стеклотекстолита СФ-2 (? = 6, tg ? = 25-10-3; 10 МГц), фольгированного фторопласта со стеклотканью ФАФ-4Д СКЛ (? = 2,5; tg ? = 8-10 -4; 10 МГц), фольгированного листового материала ФЛАН (Е от 2,8 до 16 в зависимости от марки, tg ? = 15·10-4 на частоте 10 ГГц). Применение двусторонних фольгированных материалов позволяет использовать фольгу на одной стороне платы в качестве металлического основания (земли), а на другой — для получения полоскового рисунка требуемой конфигурации. Полосковые линии изготавливаются также методом тонкопленочной технологии на керамических подложках (поликор) с ? = 9,6 и tg ? = 1·10-4 на частоте 10 ГГц. Размеры поперечного сечения полосковых линий с Zв = 75 Ом и Zв = 50 Ом, изготовленных из различных материалов, приведены на рис. 4.8 Зависимость Zв и ?эфф полосковой линии из материала ФАФ-4Д СКЛ толщиной 1 мм от ширины полоскового проводника а показана на рис.4.9
