Вольтметр, амперметр, термометр для БП
Опубликовал admin | Дата 4 июля, 2016
Рубрика: Измерения

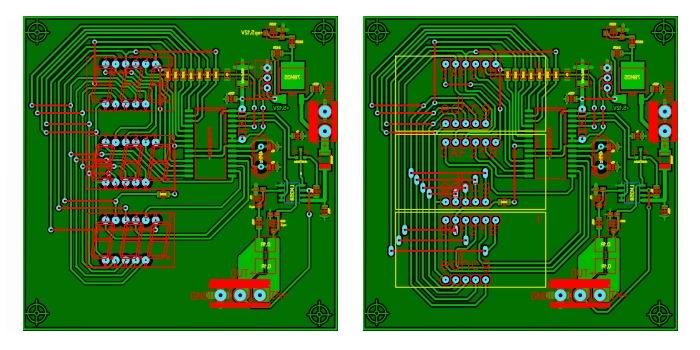

Печатные платы для цифрового вольтметра, амперметра и термометра.
Некоторое время назад мной была опубликована статья «Вольтметр, амперметр и термометр для блока питания», в которой была рассмотрена схема на микроконтроллере PIC16F873A.
Один из активных посетителей сайта, Виктор, любезно предоставил разработанные им рисунки печатных плат. Рисунки имеют зеркальный вид, так что будьте внимательны с их использованием.
Платы, по словам Виктора предназначены для установки SMD деталей разных типоразмеров, 0,36 дюйма и 0,56 дюйма.
Скачать рисунки печатных плат
