Зимний водопровод для бани. Продолжение.

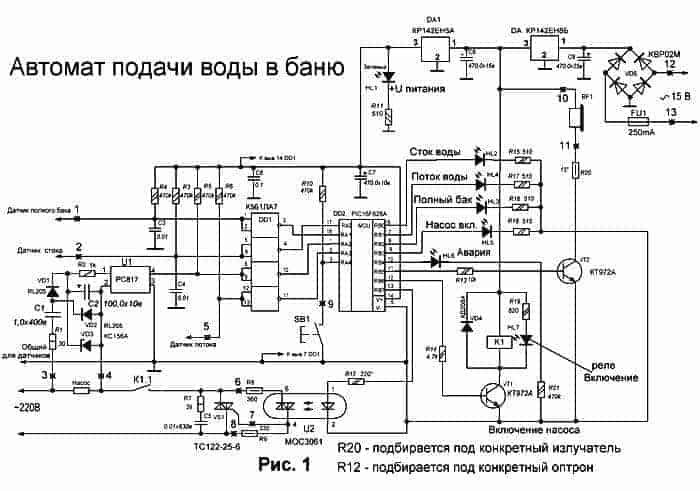

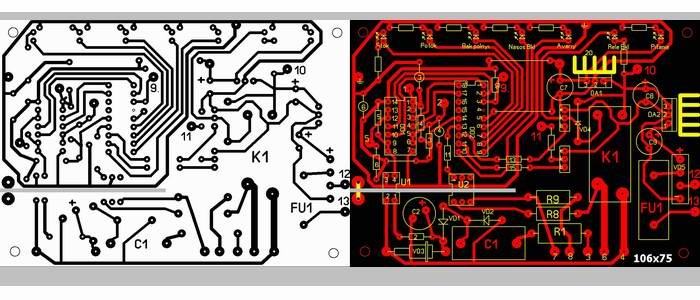

Здравствуйте уважаемые читатели. В этой статье поговорим о блоке автоматики для зимнего водопровода. Основой схемы является микропроцессор PIC16F628A.
При первом включении сразу должен загореться светодиод зеленого цвета HL1 «+U питание» потом поочередно начинают зажигаться светодиоды телеметрии, затем они гаснут и должны гореть только светодиоды индицирующие о включенном реле аварийного отключения HL7 и HL1 — «+U питание». После нажатия на кнопку SB1 – включение насоса, должен загореться светодиод «Насос включен» — HL5, после этого процессор через оптрон U1 проверит сработал ли ключ, собранный на оптроне U2 и симисторе VS1, т.е. подается ли напряжение на насос на самом деле. Если напряжение на насос подается, то все нормально и программа следует далее, а если напряжение не появилось, то прозвучит звуковой сигнал, засветится светодиод «Авария» — HL6. Отключится аварийное реле К1 и погаснет светодиод «Реле» — HL7 зеленого цвета. И так в схеме все нормально, насос заработал, вода пошла по трубам, вслед за светодиодом HL5 – «Насос включен» должен загореться светодиод «Слив».
Вообще этот светодиод совместно с датчиком слива воды предназначен для того, чтобы следить за сливом воды из шланга после выключения насоса. Далее загорится светодиод «поток», сигнализирующий о том, что вода по полипропиленовой трубе дошла до бака и бак наполняется. Как только вода достигнет датчика уровня — «Полный бак», на выходе 3 микросхемы DD1 появится логическая «1», которая подается на вход RA1 микроконтроллера. После анализа состояния этого входа, контроллер выключит насос, прозвучит сигнал, сигнализирующий о том, что бак наполнен, загорится светодиод HL3 – «Полный бак», погаснет светодиод HL5 – «Насос включен». После того, как насос выключится, поток воды в трубе прекратится, и как следствие этого втулка-клапан в датчике слива под своим весом опустится вниз (утонет), откроется отверстие слива, начнется слив воды из водопроводной системы. По мере ухода воды погаснет светодиод «Поток» — HL4. Как только вода полностью сольется – погаснет светодиод «слив» — HL2. Все трубы пустые и замерзать нечему. Но перед тем, как все это произойдет, контроллер сначала проверит снято ли напряжение с насоса после того, как контроллер выдал команду на его выключение. Если по какой-то причине насос не выключился (пробой симистора), микроконтроллером будет сформирован звуковой сигнал, загорится светодиод «Авария», отключится аварийное реле, разомкнутся его контакты и цепь насоса разомкнется. У меня уже несколько раз происходил пробой симиcторов из-за аномалий в первичной электросети, поэтому и пришлось ввести во все свои устройства, связанные с коммутацией напряжения 220В, такую защиту, она особенно необходима, когда не предполагается постоянное отключение устройства от сети, что бы не было самопроизвольного включения насоса. И так, бак полный, горит соответствующий светодиод, в этом состоянии кнопка включения не работает. По мере использования воды, уровень ее начнет падать, как только датчик уровня окажется вне ее – светодиод «Полный бак» погаснет. Если воды не хватает, то снова нажимаем кнопку SB1 – «Включение насоса». Все, далее по кругу. Устройство автоматики собрано на печатной плате, изготовленной из одностороннего стеклотекстолита. Кнопка включения насоса расположена вне платы. Что бы разделить низковольтную цепь и высоковольтную, в плате сделан пропил, а для уменьшения деформации в начале пропила установлена фиксирующая перемычка. В качестве аварийного реле можно применить любое реле с контактной системой способной выдерживать ток в 10А или более. Лучше подходят импортные реле. Микросхемные стабилизаторы напряжения установлены на небольших радиаторах. Резистором R20 можно регулировать громкость звукового сигнала. Схему, рисунок печатной платы, коды программы можно скачать здесь
