Самодельный сигнализатор перегрева

     Сейчас в радиолюбительских конструкциях все больше применяются мощные полупроводниковые приборы. В век увеличения мощностей потребления растут естественно и паразитные мощности, выделяющиеся на переключающих элементах, если это преобразователи, импульсные блоки питания, импульсные стабилизаторы. Или элементы, работающие в аналоговом режиме, это транзисторы УНЧ, линейных стабилизаторов и т.д. Вовремя отключенное устройство избавит вас от кучи проблем. Поэтому все чаще в схемы, работающие с большими мощностями, вводят системы сигнализации о перегреве мощных ПП. На рисунке 1 приведена простая схема звукового сигнализатора для ПП, установленных на радиатор.

     В качестве датчика температуры используется терморезистор Rt. Компаратор собран на операционном усилителе с внутренней коррекцией КР140УД608. Схема звукового сигнала реализована на логических элементах 2И-НЕ микросхемы КР561ЛА7. В данной генераторе немного изменена схема генератора собранного на элементах DD1.3 и DD1.4. Подробнее о таком включении элементов генератора можете прочитать в журнале «Радио» за 2002г №8 стр.57 в статье П. Алешина «Манипуляция без щелчков».

Работает все это следующим образом. При нормальной температуре напряжение на выводе 3 компаратора меньше падения напряжения на резисторе Rt, поэтому напряжение на выходе 6 этой микросхемы близко к нулевому напряжению. При повышении контролируемой температуры сопротивление терморезистора будет падать, будет падать и напряжение на нем. В тот момент, когда напряжение на инвертирующем входе ОУ – ножка 2, станет меньше, чем напряжение, выставленное резистором R2, компаратор переключится и на его выходе появится напряжение близкое к напряжению источника питания, т.е. на его выходе будет логическая «1». Эта единичка через ограничительный резистор R6 поступит на вход элемента DD1.1 и разрешит работу генератора пачек звуковых импульсов. Резистор R5 создает необходимый гистерезис, исключающий беспорядочное включение — выключение звукового сигнала вблизи зоны равенства напряжений на обоих входах ОУ. От его величины зависит ?t – разница между температурой включения и выключения звукового сигнала тревоги.

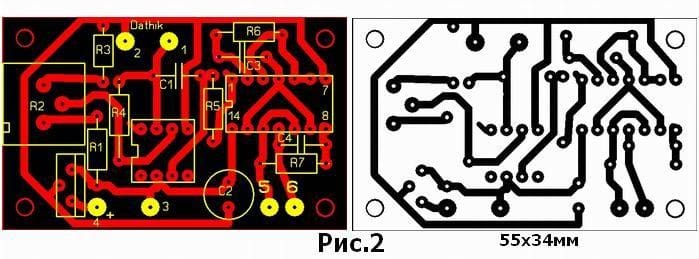

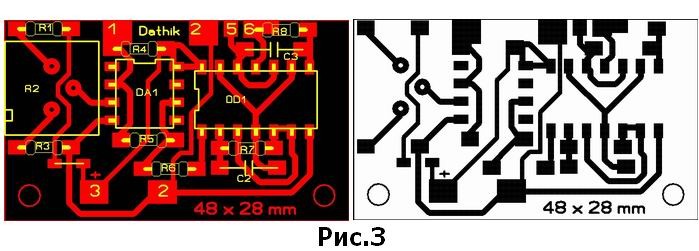

     Схема собрана на печатной плате. Возможно два варианта, плату можно разместить, где угодно, см. рис.2, но тогда датчик температуры надо будет соединять двойным экранированным проводом и предусмотреть все, чтобы исключить наводки на схему сигнализатора. Особенно, если это устройство будет стоять в блоках с большими электромагнитными полями рассеяния. И второй вариант (Рис.3), когда плата крепится прямо на теплоотвод так, чтобы терморезистор, под который подложен кусочек слюды, через теплопроводную пасту был прижат непосредственно к этому теплоотводу вблизи ПП, или прямо к ПП.

     Микросхему КР561ЛА7 можно заменить на К176ЛА7. Излучатель ЭП-18 заменим на ЭП-1. Можно попробовать и другие пьезоизлучатели. Скачать рисунки печатных плат можно здесь.

Сигнализатор перегрева транзисторов (783 Загрузки )
Микросхему КР561ЛА7 можно заменить на К176ЛА7. Излучатель ЭП-18 заменим на ЭП-1. Можно попробовать и другие пьезоизлучатели.
До свидания. К.В.Ю.
