Цифровой термометр своими руками

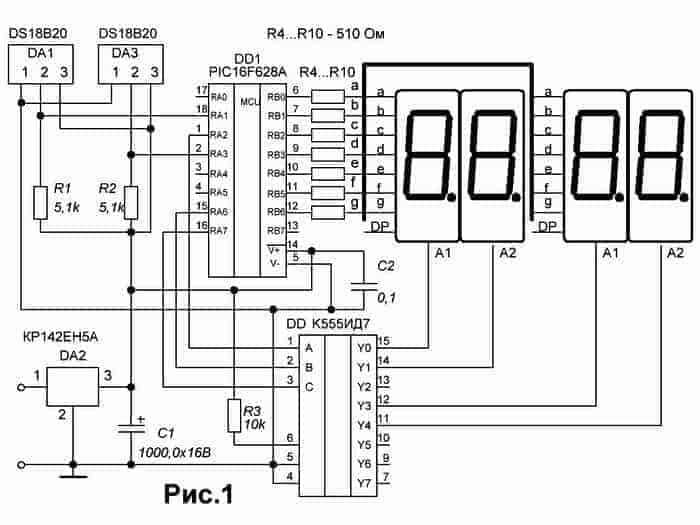

     На рисунке приведена схема простого цифрового термометра, предназначенного для измерения температуры в двух местах в объеме теплицы, например, на поверхности почвы и под крышей самой теплицы. Это дает возможность своевременно включать вентилятор, который будет перемешивать воздух в пределах теплицы.

     Основой схемы термометра является микроконтроллер PIC16F628A с соответствующей программой. Для экономии входов контроллера для будущих модернизаций, коммутировать общие катоды индикаторов, было решено с помощью дешифратора К555ИД7, что в свою очередь позволило еще и уменьшить нагрузку на выходы процессора. В качестве индикаторов можно применить любые светодиодные семисегментные индикаторы с общим катодом. Можно разного цвета свечения, например, красные для индикации температуры под крышей теплицы, зеленые – для температуры на поверхности почвы, или наоборот. Если применить трехразрядные индикаторы, и их катоды третьих разрядов соединить с К555ИД7 – вывод Y3 и Н5, то на них высветятся значки градуса. Питается схема от блока питания с напряжением девять вольт. Ограничительные резисторы сегментов индикатора R4… R10, имеют номинал 510 Ом и, если яркость их свечения будет вам недостаточна, то их номинал следует уменьшить, но в этом случае следите за температурой микросхемного стабилизатора DA2. В случае необходимости эту микросхему снабдите небольшим радиатором. Датчики температуры должны соединяться с основной схемой при помощи двухпроводного экранированного микрофонного кабеля, это лучший вариант, но можно применить и скрученные провода. Показания датчика DA1 будут высвечиваться на индикаторе GH1, а DA3 соответственно на индикаторе GH2.

Скачать схему термометра и файл прошивки.
Термометр для теплицы с двумя датчиками (770 Загрузок )
