Самодельный терморегулятор для аквариума
Терморегулятор для аквариума на микросхеме КР140УД20А.

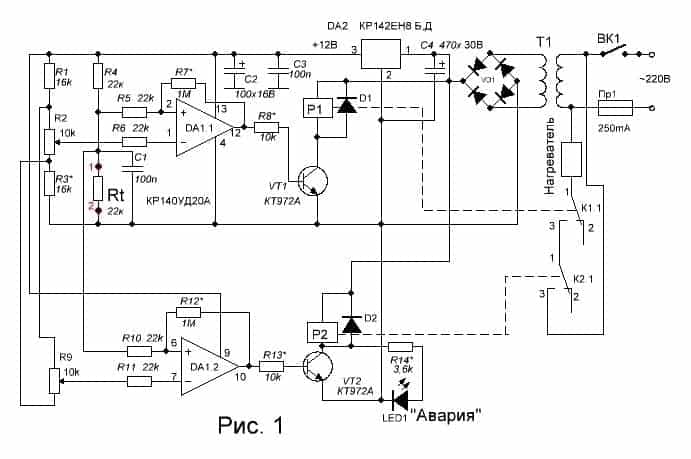

Схема собрана на двух микросхемах и двух транзисторах. Коммутация нагревателя происходит с помощью реле РЭС10. Основной регулятор температуры воды в аквариуме собран на DA1.1, на втором ОУ собран дублирующий, на случай, если по какой, либо причине не произойдет отключение нагревателя основным.
В качестве сетевого трансформатора используется ТВК-1101Л от ламповых телевизоров. VD1 – выпрямительный мост КЦ405Е, можно заменить диодами Д7Ж, Д226, КД226. Микросхема стабилизатора установлена на не большой радиатор. Реле Р1 и Р2 – РЭС10 с сопротивлением обмоток 630 ? с рабочим напряжением 24 – 32 вольта.
В нормальных условиях напряжение на входах 1 и 7 (устанавливается R2 и R9 соответственно) операционных усилителей должно быть меньше напряжения на входах 2 и 6, в этом случае на выходах будет присутствовать напряжение близкое к напряжению питания микросхемы. Транзисторы VT1 и VT2 будут открыты, оба реле сработают и своими контактами подключат нагреватель к сети. При увеличений температуры воды будет соответственно увеличиваться и температура терморезистора Rt в нее опущенного. Так как терморезистор имеет отрицательный ТКC, то при увеличении температуры, его сопротивление будут уменьшаться, вместе с ним будет уменьшаться и напряжение на неинвертирующих входах 2 и 6 усилителей (в данном случае компараторов). Когда напряжение на входе 2 микросхемы DA1.1 станет меньше, чем напряжение на инвертирующем входе 1, напряжение на выходе 12 упадет почти до нуля. Транзистор VT1 закроется, реле разорвет цепь нагревателя, при этом контакты 1 и 3 реле Р2 должны оставаться замкнутыми. Если нагреватель не отключится, ввиду какой ни будь неисправности основного регулятора и температура продолжит увеличиваться, то тогда сработает дублирующий, транзистор VT2 закроется, контакты 1 и 3 разомкнутся, тем самым предотвращая варку ухи. При этом загорится светодиод LED1 красного свечения.
При помощи резисторов R7 и R12 можно регулировать гистерезис компараторов, т.е. разность температур отключения и включения нагревателя. Диоды D1 и D2 — КД522. Мощность нагревателя порядка 60Вт. Рекомендованный терморезистор можно заменить любым другим с отрицательным ТКС и номиналом от 1 до 200ком. При этом номинал резистора R4 должен быть равен номиналу нового терморезистора. С помощью резистора R3 можно смещать диапазон регулировки температуры. Данный регулятор обеспечивает стабильность температуры в районе 0,5 градуса.

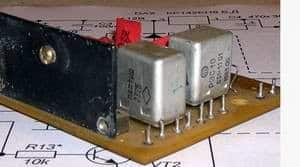

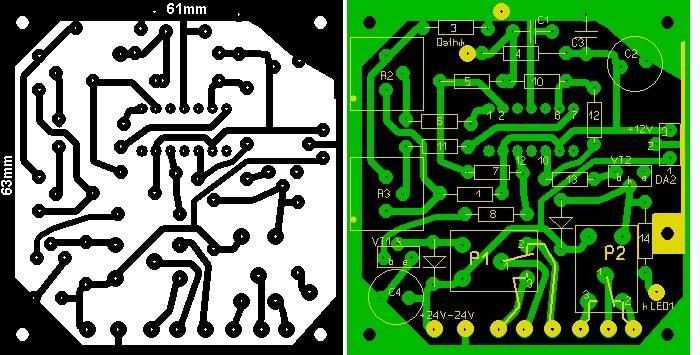

Особое внимание стоит уделить изготовлению датчика температуры, основой которого является терморезистор Rt. Он должен быть полностью герметичен. Для этого берем кусок полихлорвиниловой трубки подходящего диаметра, запаиваем у нее один конец, помещаем в этот «контейнер» терморезистор с припаянными (скрученными) проводами и шприцом заполняем трубочку герметиком. Естественно пайки должны быть хорошо изолированы. Длина соединительных проводов должна быть не более 1,5 метра. Для припайки проводов к плате используются штырьки, как их сделать описано в статье «Датчик уровня воды и печатная плата»
