Термостат для холодильника

     Бываю ситуации, когда вышедший из строя терморегулятор холодильника сразу заменить не удается. На время заменить штатный регулятор можно самодельным, схема которого представлена на рисунке 1.

     Основой схемы служит операционный усилитель К157УД1 средней мощности с выходным током до 300ма, что позволило подключить оптотиристор U1, непосредственно к выходу микросхемы без буферного транзистора. ОУ включен по схеме компаратора. Температуру отключения компрессора холодильника или испарителя устанавливают резистором R1. Разницу между температурами включения и выключения устанавливают резистором R4. Вместо электронного ключа, собранного на оптосимисторе U1 и мощном симисторе VS1, можно применить реле с током коммутации 10А. В этом случае обмотка реле подключается непосредственно к выводу 6 микросхемы DA1 и выводом 3 DA2. К этим же выводам подключают и демпфирующий диод, вывод катода, которого должен быть соединен с выводом 3 микросхемы DA2. В случае применения реле, необходимо будет увеличить емкость конденсатора С5 до одной микрофарады. Диоды D1, D2 нужны для компенсации падения напряжения на выходном транзисторе микросхемы DA1, если в схеме будет использован электронный ключ, то эти диоды можно удалить, соединив вывод 2 DA2 непосредственно с землей.

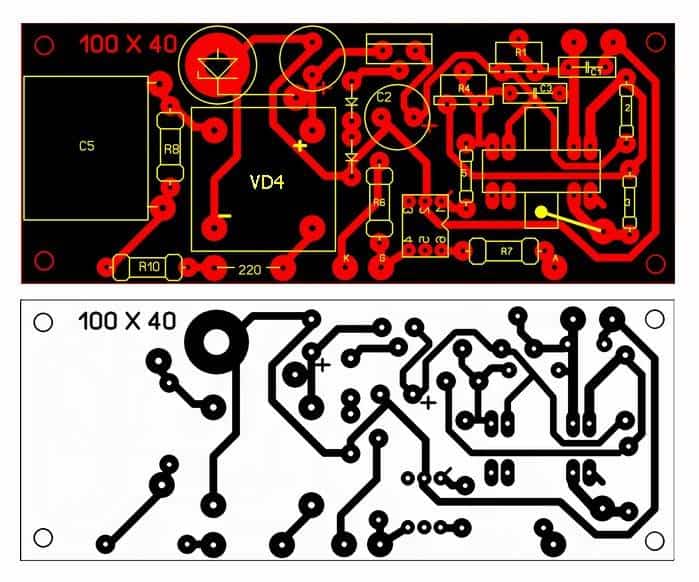

     Все детали устройства кроме предохранителя установлены на печатной плате, выполненной из одностороннего стеклотекстолита.

Скачать схему и рисунок печатной платы.
Самодельный термостат для холодильника (2003 Загрузки )
