Термометр-термостат для парилки на PIC контроллере PIC16F628A.

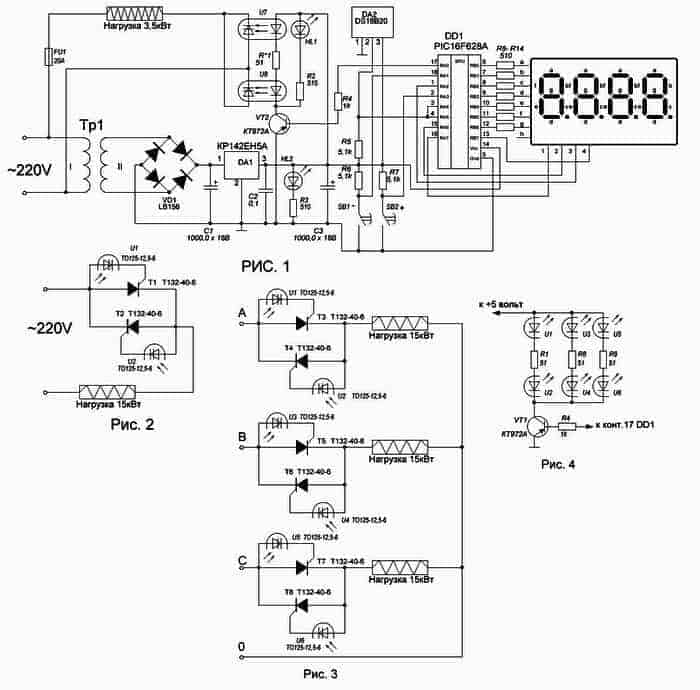

     Устройство, схема которого показана на рисунке 1, предназначено для регулирования и поддержания температуры в парилке с электронагревателями.

     Основа всего устройства — микроконтроллер PIC16F628A с соответствующей программой. В качестве датчика температуры применен DS18B20, способный работать до +125 градусов. Показания установленной и реальной температуры индицируется четырехразрядным семисегментным светодиодным индикатором с общим анодом.

Немного рекламы

     Установка температуры производится при помощи двух кнопок SB1- и SB2+. Коммутация нагрузки осуществляется оптотиристорами ТО125-12,5-6. При помощи резистора R1 устанавливают ток через светодиоды оптронов величиной примерно 50ма. Оптотиристоры установлены на самодельных радиаторах, согнутых из полоски алюминия и имеющих площадь около 100см². В качестве сетевого трансформатора можно применить любой, обеспечивающий на выходе вторичной обмотки напряжение не менее 6В при токе нагрузки — 100ма.


Для таких устройств я обычно применяю ТВК от старых телевизоров. На рисунке 2 показана схема  мощного ключа, способного коммутировать мощность порядка 15квт. На рисунках 3 и 4 показаны схемы управления нагрузкой в случае использования трехфазной первичной сети.

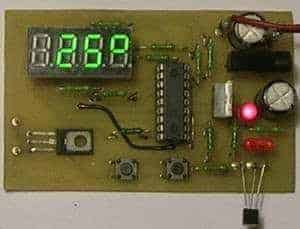

На фото показана работа устройства на плате для проверки программ.

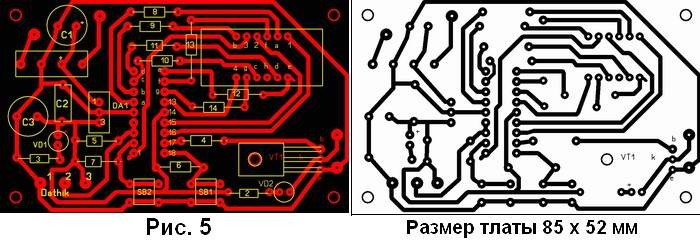

Схему в формате sPlan7 и рисунки печатных плат в формате Sprint Layout 5.0, а также коды программы можно
Parilka.rar (626 Загрузок )
