Термометр-термостат для инкубатора

     Здравствуйте дорогие читатели. Недавно пришел комментарий на статью «Самодельный инкубатор, термостат», в нем были высказаны пожелания по усовершенствованию программы. Программу я подправил, но появилась новая мысль – добавить еще и звуковую сигнализацию в случае обрыва линии связи с датчиком DS18В20 (далее просто DS) или выхода из строя самого датчика.

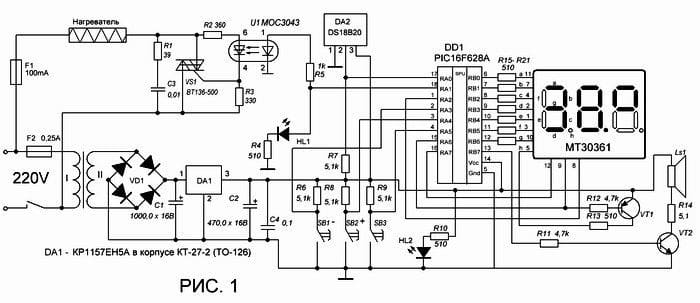

     Доработанная схема инкубатора представлена на рисунке 1. Для реализации своей задумки не хватало одного вывода вход\выход контроллера, поэтому пришлось дополнить схему транзистором VT1, который позволяет засвечивать сегмент запятой во втором разряде индикатора без использования седьмого бита PORTB,7 вывод 13 DD1. Схемка работает следующим образом. Для того чтобы засветить сегмент на индикаторе с общим катодом, на вывод этого сегмента надо подать высокий уровень напряжения — логическая «1», а на вывод общих катодов, надо подать низкий уровень напряжения – логический «0». Исходя из этого, в момент, когда светятся сегменты во втором разряде индикатора, на вывод общих катодов индикатора – вывод 9, контроллер выдает логический «0». Т.е. вывод базы транзистора прямой проводимости в этот момент через резистор R12 соединен с минусовым выводом блока питания, поэтому транзистор VT1 открывается и через свой переход коллектор-эмиттер соединяет вывод 5 (вывод запятой) с положительным выводом блока питания, т.е. с +5 вольт. Поэтому запятая зажигается только в нужный момент, когда высвечиваются сегменты второго разряда. Теперь появилась возможность использовать вывод 13 контроллера для вывода сигнала тревоги в случае потери контроллером датчика температуры DS.
     На транзисторе VT2 собран импульсный усилитель прерывистого звукового сигнала. Частота заполнения звуковой посылки равна 1000Гц. Пауза между посылками – 3 секунды. На индикатор в это время контроллер выводит три точки, т.е. запятых. В случае обнаружения датчика DS контроллером вновь, устройство перейдет обычному режиму работы. Да, в схеме заменен ключ управления нагревателем, теперь можно использовать обогреватель с напряжением питания 220в. Печатную плату не разрабатывал. Навесным способом припаял недостающие детали к уже имеющейся плате, рисунок которой можно скачать из прошлой статьи. Рисунок в формате лау, так что можете сами его подправить в соответствии с новой схемой. Сетевой трансформатор можно применить любой маломощный с выходным напряжением вольт семь. Диодный мост, тоже любой маломощный. Удачи и здоровья всем. До свидания. К.В.Ю.

Скачать файл прошивки.
Термостат для инкубатора на PIC (1077 Загрузок )
