Самодельный стеклотекстолит

     Здравствуй дорогой читатель! Недавно под руки попался трансформатор, с которого все и началось. Однажды на одном из судов у РЛС отказал преобразователь напряжения – выгорел один из трансформаторов. Пострадали не только обмотки, но и каркас. В ЗИП-е таких нет, выход – изготовление нового каркаса и перемотка.

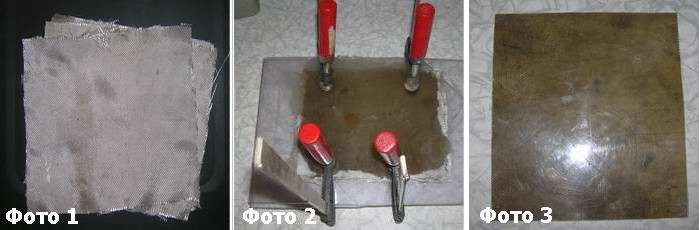

     Бумажный каркас нельзя, а стеклотекстолита на тот момент не было. Вот здесь и пришла идея сделать его своими руками, тем более вспомнились занятия в судомодельном кружке, где мы из «эпоксидки» и марли делали пластиковые корпуса моделей судов. Все получилось с первого раза. Для формирования листа стеклотекстолита – (далее СТ) необходимы два листа оргстекла (оргстекло не клеится эпоксидной смолой). Потребуется так же строительный фен с регулируемой температурой воздушной струи, прекрасно подходит фен для укладки волос. Большой температуры не требуется. Толщина будущего листа СТ зависит от количества слоев стеклоткани и ее толщины. Я для показа технологии нарезал 3 кусочка стеклоткани (Фото 1), при этом получился лист СТ толщиной 1,3мм.

     И так, нарезаем кусочки стеклоткани нужного размера и в нужном количестве. Готовим эпоксидный клей (его количество вам придется определять самим). Берем лист оргстекла и кладем его на ровную поверхность, наливаем на его поверхность часть смолы, равномерно распределяем ее по размеру лоскутков стеклоткани. Кладем первый кусок ткани и прогреваем все это дело теплым воздухом, при этом стеклоткань начинает быстро пропитываться смолой. Если смолы достаточно, то укладываем второй лоскут, если нет, то смолы можно подлить. Когда все кусочки стеклоткани уложены, сверху накрываем наш «слоеный пирог» вторым куском оргстекла. Во время всей работы следите, чтобы не было внутри пузырьков воздуха. Сильно сжимать не стоит (струбцины я поставил для наглядности — фото 2). При склейке для прижатия плоских поверхностей я обычно пользуюсь брезентовым мешком с мелким речным песком. Мешок имеет форму спальной подушки и вмещает ведро песка (примерно двадцать килограмм). Размер мешка – 50×50см. Если мешок будет не из брезента, то песок стоит промыть, а то будет много пыли. Если лист оргстекла тонкий, то поверх его следует положить еще, что ни будь плоское, у меня для этих целей служит обрезок ламинированной деревоплиты толщиной 20мм. Получившийся лист СТ показан на (фото 3). Размер получившегося листа 150×180мм. Впоследствии из такого СТ я делал не только каркасы для катушек дросселей и трансформаторов, но и корпуса для своих поделок. Как сделать корпус можно прочитать здесь. Дерзайте. К.В.Ю.
