Простое зарядное для авто.

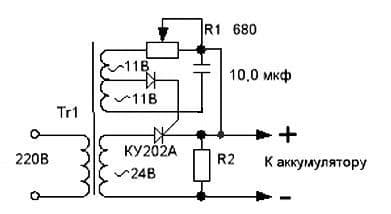

Схема зарядного устройства для автомобильных аккумуляторов приведена на рисунке. В качестве силового трансформатора я обычно использовал сетевые трансформаторы от старых телевизоров, например ТС-180. С катушек трансформатора удаляются все вторичные обмотки, а в качестве первичной на 220 вольт, используются все витки первичной обмотки трансформатора.

     Пример.

     Трансформатор ТС-180 имеет полное количество витков первичной обмотки W1 = 866 = 375+58+375+58. Чем больше количество витков, тем меньше ток холостого хода трансформатора, тем менее ощутимы последствия бросков напряжения в первичной сети, поэтому я всегда использую максимально-возможное количество витков.
     Далее находим количество витков на один вольт W1/220В = 866/220 = 4витка. Для получения 24В во вторичной обмотке трансформатора нам необходимо намотать W2 = 24×4 = 96 витков т.е. по 48 витков на каждой катушке и впоследствии соединить эти катушки синфазно последовательно. При этом диаметр провода вторичной обмотки равен В = 0,7 корней из тока обмотки трансформатора. Так как при однополупериодном выпрямлении во вторичной обмотке присутствует постоянная составляющая, которая дополнительно способствует разогреву трансформатора, то диаметр провода менее двух миллиметров выбирать не стоит. При отсутствии толстого провода, модно намотать каждую катушку по 96 витков и соединить их синфазно параллельно. При этом диаметр провода надо пересчитать.

Для вторичной обмотки мы выбрали провод диаметром 2мм. При этом площадь поперечного сечения его составит S₁ = π∙R² = π∙D²/4 = 3,14мм².
Находим площадь сечения нового провода S₂ = 3,14/2 = 1,57мм².
Вычисляем диаметр этого провода D ≈1,41мм.

Данные на другие сетевые трансформаторы от телевизоров можно узнать здесь

     Резистор R2 — автомобильная лампочка на 21Вт. Она выполняет функцию нагрузки для разрядного тока между импульсами зарядного тока. Вместо лампочки можно применить резистор ПЭВ-25 сопротивлением примерно 30 Ом.
Диод в цепи управляющего электрода тиристора можно применить любой от выпрямителя старого телевизора. Переменный резистор — лучше бы проволочный.
