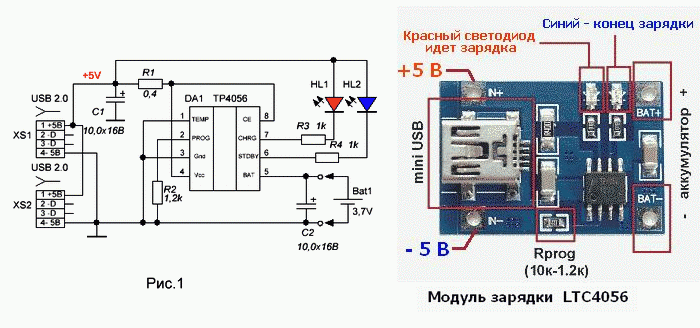

Зарядное устройство, схема которого показана на рисунке 1 данной статьи, реализовано на готовом малогабаритном модуле, основой этого модуля является специализированная микросхема TP4056.

Это творение наших партнеров из Китая можно приобрести за небольшие деньги в интернетмагазинах Ebay или Aliexpress.

Помимо микросхемы DA1 ТР4056 в состав модуля входят светодиоды индикации, HL1, этот светодиод светится во время заряда аккумулятора, HL2 – оповещает о конце процесса заряда, когда напряжение на аккумуляторе достигнет 4,2 вольта. Ток заряда данного модуля находится в районе одного ампера и зависит от величины так называемого программного резистора R2 и может принимать значения от 1,2кОм до 10кОм. Ниже приведена формула для расчета этого резистора, исходя из нужного вам тока.

Резистор R1 ограничительный и так же работает как предохранитель. Конденсатора С1 и С2 – конденсаторы фильтра.
Описание выводов применительно к схеме данного модуля:
1ножка — TEMP — В данном модуле не используется.
2 ножка — PROG — Программирование тока зарядки.
3 ножка — GND — Общий.
4 ножка — Vcc — Напряжение питания, если ток зарядки батареи становится ниже 30mA, контроллер уходит в спящий режим, потребляя от заряжаемой батареи ток = 2mkA;
5 ножка — BAT — Подключение аккумуляторной батареи.
6 ножка — STDBY — Индикация окончания заряда.
7 ножка — CHRG — Индикация процесса зарядки.
8 ножка — CE — Управление зарядкой. При подаче высокого уровня микросхема находится в рабочем режиме, при низком уровне контроллер в состоянии сна. Вход TTL и CMOS совместим.

Беря во внимание, что компьютерный разъем USB – 2.0 может обеспечить выходной ток величиной 500мА, то для полноценной работы модуля зарядки, имеющим выходной ток, равный одному амперу, потребуется использовать два выхода USB – 2.0, включенных параллельно, это и показано на схеме. Для подключения модуля можно использовать как mini USB разъем, установленный на плате, так и просто припаять провода от двух разъемов USB непосредственно к плате. Для этого на плате есть специальные металлизированные отверстия.

Вообще, если вы пользуетесь Li-Ion аккумуляторами, то я бы предложил к обязательному прочтению перевод статьи «Правильная эксплуатация может продлить жизнь литий-ионного аккумулятора». Автор Фрэн Хоффард (www.powerelectronics.com) Перевод: Alex PFR для electrotransport.ru, декабрь, 2010г. Очень интересная статья.
И еще, интересная и более подробная статья, посвященная непосредственно описываемому здесь модулю, находится по адресу:
