ЭЛЕКТРОННАЯ ЗАЩИТА РАДИОАППАРАТУРЫ

Однажды нам по работе пришлось осваивать наземный вариант авиационной радиостанции, если конкретнее, то блок питания для нее. Блок сложный, с большой кучей разновсяческих напряжений. Вот здесь я первый раз встретился с понятием искусственного короткого замыкания (режим КЗ), суть которого заключается в следующем.

При возникновении нештатных ситуаций внутри самого блока или в изделиях, которые к нему подключены, через симметричный тиристор происходит замыкание входа первичной сети подключенной через предохранитель и вся аппаратура мгновенно оказывается «в воздухе». Все сигналы телеметрии исправности или неисправности систем источника питания через соответствующие схемы стекаются к управляющему электроду этого тиристора. Поначалу мы вообще не знали, как можно искать ошибки в монтаже, сделанные монтажницами, при выключенном питании. Приносят новый блок, включаешь, горит сетевой предохранитель, значит в блоке неисправность. И чего??? Как дефект то искать?

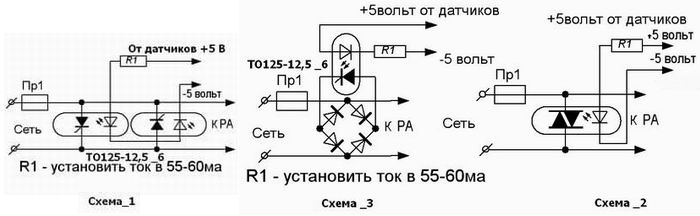

Потом вместе с ребятами — разработчиками  посидели несколько дней и ночей и придумали, как схему обмануть, что бы она не знала, что её меряют. Конечно, мы спрашивали инженеров: нельзя ли мол, что-то другое придумать? Предохранители «дохлые» уже некуда девать. А они говорят, что мол нельзя, потому как ни чего эффективнее на данный момент не придумали. И на самом деле — никаких тебе переходных процессов, время реакции на аномалию — минимальное и самое главное аппаратура становится полностью отключенной от сети, что исключает возгорание. После этого у меня в гараже вся аппаратура, которую я оставлял без присмотра, имела такую защиту. Лучше лишний раз поменять предохранитель, чем всего лишиться. Схемы показаны на рисунке.

Это уже осовремененная схема, в старых у меня стояли КУ202Н с соответствующими схемами управления. В качестве датчиков можно использовать все, что вашей душе угодно, лишь бы на выходе был сигнал высокого уровня величиной пять вольт и вытекающим током до 100ма (это с запасом, нужно примерно 55ма для ТО125-12,5_6) и ваша аппаратура будет вырубаться например от землетрясения, если вы поставите датчик превышения уровня вибрации. Вместо оптотиристоров (схема_1) можно поставить симметричный оптотиристор (схема_2)или один оптотиристор (схема_3), включенный через диодный мост. Все детали, через которые будет течь ток короткого замыкания, должны быть рассчитаны на ток в открытом состоянии не менее чем на 10 ампер. Предельно- допустимое рабочее напряжение — не менее 600 вольт. Не забывайте о перенапряжении в первичных сетях! Не экономьте на деталюхах. Скупой платит дважды!      К.В.Ю.
