Параллельное включение транзисторов

Параллельное включение биполярных транзисторов

     Одним из наиболее распространенных требований при разработке или доработке источников питания является увеличение его выходного тока.

В таких источниках простое соединение одноименных выводов транзисторов обычно не дает практических результатов из-за неравномерного распределения тока между транзисторами. При повышении рабочей температуры неравномерное распределение тока между транзисторами становится еще большим до тех пор, пока практически весь ток нагрузки не потечет через один из транзисторов.

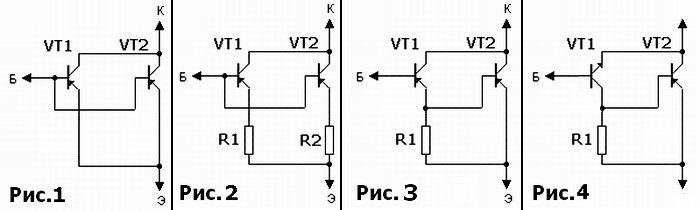

Параллельное включение мощных транзисторов, shema3

Предложенный вариант на рисунке 1 может быть реализован при условии, что параллельно соединенные транзисторы имеют совершенно идентичные характеристики и работают при одинаковой температуре. Такое условие практически не реализуемо из-за относительно больших разбросов характеристик биполярных транзисторов. Рис. 2 показывает, как осуществлять параллельное включение транзисторов в линейном источнике питания. При таком включении нужно стремиться использовать транзисторы с близкими параметрами Вст. Транзисторы большой мощности при этом должны устанавливаться на один теплоотвод. Для дополнительного выравнивания токов в данной схеме в цепях эмиттеров применены резисторы R1 и R2. Сопротивление резисторов следует выбирать исходя из падения напряжения на них в интервале рабочих токов, около 1 вольта или, по крайней мере, — не менее 0,7 вольта. Данная схема должна применяться с большой осторожностью, так как даже транзисторы одного типа и из одной партии выпуска имеют очень большой разброс по параметрам. Выход из строя одного из транзисторов неизбежно приведет к выходу из строя и других транзисторов в цепочке. При параллельном включении двух транзисторов максимальный суммарный ток коллектора не должен превышать 150 процентов от предельного тока коллектора одного из транзисторов! Количество транзисторов, включенных по этой схеме, может быть сколько угодно большим — все зависит от степени необходимой надежности устройств, в которых применяется такое включение транзисторов и допустимого КПД всего устройства, так как на резисторах выделяется отнюдь не маленькая тепловая мощность. На схемах нарисованы р-n-p транзисторы, естественно все сказанное будет справедливо и для n-p-n транзисторов.

Об одном способе включения транзисторов

     Статический коэффициент усиления по току такого каскада равен коэффициенту усиления одного транзистора, так как общий ток управления равномерно распределяется между базами транзисторов. Значительно большее усиление можно получить, если включить транзисторы по схеме, показанной на рис. 3. Такое включение транзисторов напоминает известный составной транзистор, но отличается от него наличием резистора R, подбираемого экспериментально. Правильно выбранное сопротивление R обеспечивает равномерное распределение общего тока коллектора между транзисторами при одновременном увеличении общего коэффициента усиления. Увеличение коэффициента усиления объясняется тем, что весь ток управления сначала усиливается транзистором VT1, а затем часть тока эмиттера этого транзистора дополнительно усиливается транзистором VT2. Преимущества включения двух транзисторов по схеме рис. 3 были выявлены при сравнительной экспериментальной проверке обоих вариантов схем. Обе схемы были поочередно собраны на одних и тех же экземплярах транзисторов П217В. Общий ток коллектора устанавливался равным 2 А в обоих случаях. В случае параллельного включения транзисторов, (рис. 2) равномерное распределение тока между транзисторами, было достигнуто при сопротивление резисторов R1 и R2 равном 0,69 Ом. При этом ток базы равнялся 44 мА, напряжение между эмиттером и коллектором — 4В. Во втором случае (рис. 3) равномерное распределение тока между транзисторами удалось получить при сопротивлении резистора R, равное 0,2 Ом, а то же напряжение между эмиттером и коллектором (4В) — при токе базы 20 мА. Таким образом, схема рис. 3 имеет вдвое больший статический коэффициент усиления и обладает более высоким КПД. Такая схема может быть использована и для соединения транзисторов с различными видами приводимости (рис. 4), что невозможно осуществить при включении транзисторов по схеме рис. 2. Усилитель по схеме рис. 4 был собран на транзисторах П306 и П701. Общий ток устанавливался равным 0.4 а. Сопротивление резистора R равно 8 ОМ. При токе базы, равном 7 мА, напряжение между эмиттером и коллектором составило 7В.
Используемые информационные источники
1. http://radiocon-net.narod.ru/page16.htm
2. РАДИО № 5 1972г
