Как определить волновое сопротивление и погонную емкость коаксиального кабеля.

Наша жизнь немыслима без связи и возможности передачи информации, а, следовательно, высокочастотных сигналов на большие расстояния. Поэтому в наш обиход давно вошли такие слова как кабель. И сам ВЧ кабель иногда входит к нам в обиход, но без бирочки на хвостике. А это значит, что как то надо определить необходимые нам параметры. И одними из важнейших из них являются, безусловно, волновое сопротивление и погонная емкость.

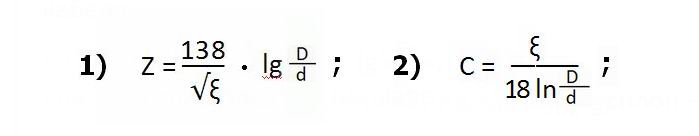

Волновое сопротивление кабеля напрямую зависит от геометрических размеров коаксиального кабеля, и вычисляется по формуле 1.

Погонная емкость кабеля ВЧ вычисляется по формуле №2.
Где: Z – волновое сопротивление кабеля, эпсилон – диэлектрическая составляющая внутренней изоляции кабеля. Для полихлорвинила корень из эпсилон равен 1,52. Lg – логарифм десятичный. D – внешний диаметр внутренней изоляции кабеля, d – диаметр внутреннего проводника кабеля.
Ln – натуральный логарифм.
