Программа расчета трансформатора

     В рубрике «Самостоятельные расчеты» я приводил упрощенный расчет трансформатора тока для преобразователей напряжения от Владимира Денисенко. Теперь хочу предложить вам одну из его программ «Forward» предназначенную для расчета трансформаторов однотактного прямоходового преобразователя.

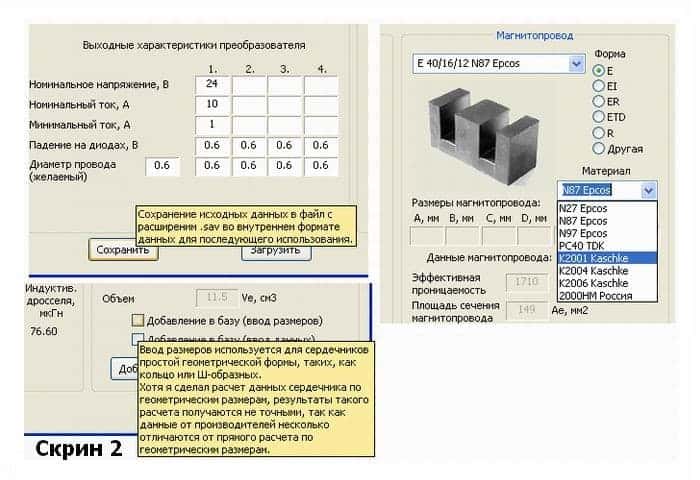

Программа не требует инсталляции на компьютер, имеет русский интерфейс, удобная и понятная. Окно программы показано на скрин 1.

     Кнопки, требующие пояснения, при наведении на них курсора, имеют всплывающие подсказки. Все данные после расчета можно сохранить в текстовом файле и использовать его в будущем.

Сам файл с расширением sav программа по умолчанию размещает в директории, где находится сама программа. Открыть его можно любым текстовым редактором. Помимо всего этого в программе предусмотрена возможность самостоятельного ввода параметров новых сердечников, как российского, так и импортного производства. При необходимости параметры ферритов фирмы EPCOS можно найти в рубрике «Справочный листок» журнала «Радио» за 2001 год номера десять и одиннадцать. Справочные данные отечественных магнитопроводов можно взять из справочника «Малогабаритные магнитопроводы и сердечники» Сидоров И.Н., Христинин А.А., Скорняков С.В. 1989. Справочник свободно можно найти в сети.

     При нажатии на кнопку «помощь» открывается окно с дополнительными пояснениями работы с программой и помощь в выборе некоторых вводимых параметров для расчета трансформатора.

По любезному согласию Владимира скачать программу можно с моего сайта.
Расчет трансформатора однотактного прямоходового преобразователя (14306 Загрузок )
