Конденсатор вместо гасящего резистора

     Маломощные зарядные устройства для герметизированных малогабаритных аккумуляторов, блоки питания для светодиодных ламп, блоки питания для низковольтных слаботочных устройств обычно подключают к первичной сети переменного тока 220 вольт через понижающие трансформаторы или добавочные резисторы. При этом на гасящем резисторе выделяется большая бесполезная мощность в виде тепла, а трансформаторы имеют большие габариты и вес.

      Можно конечно применить малогабаритные трансформаторы, но из-за применения в них очень тонких обмоточных проводов, резко уменьшается надежность таких блоков питания. Известно, что конденсатор, установленный в цепи переменного тока, обладает реактивным сопротивлением, которое зависит от частоты переменного тока, протекающего через его обкладки. Использование конденсаторов позволяет гасить излишнее напряжение, при этом мощность на реактивном сопротивлении не выделяется и это является большим преимуществом конденсатора перед резистором. Один из методов расчета гасящего конденсатора я уже приводил ранее, теперь хочу предложить еще один, с использованием номограммы.
     Так как полное сопротивление Z цепи, составленной из последовательно включенных нагрузки с активным сопротивлением Rн и гасящего конденсатора с реактивным сопротивлением Хс равно

то прямой расчет емкости гасящего конденсатора довольно сложен.

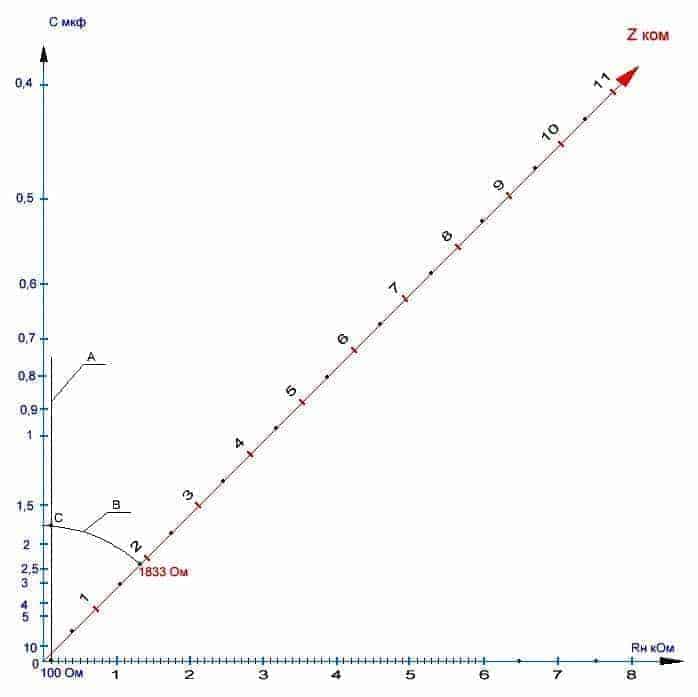

     Поэтому проще воспользоваться номограммой. На ней по оси абсцисс отложены величины сопротивлений нагрузки Rн в килоомах, а по оси ординат отложены величины емкостей гасящих конденсаторов в микрофарадах. По оси, проведенной под углом сорок пять градусов – полные сопротивления Z цепи в килоомах.
Чтобы воспользоваться номограммой, надо определить сопротивление нагрузки — Rн. Rн = I2•R = U2/R и полное сопротивление цепи Z.
Пример. Мостовой выпрямитель с выходным напряжением 12 вольт и током нагрузки 120 мА необходимо питать от сети переменного тока 220 вольт. Надо найти емкость гасящего конденсатора, подключенного последовательно выпрямительному диодному мосту.
Для начала нам необходимо определить сопротивление нагрузки. Rн = U/I = 12 В / 0,12 А = 100 Ом. Теперь определяем полное сопротивление цепи в сети переменного тока 220 вольт. Z = 220 В/0,12 А = 1833 Ом. Далее определяем емкость гасящего конденсатора по номограмме. Для этого из точки на оси абсцисс, соответствующей сопротивлению 100 Ом восстановим перпендикуляр. Через точку, находящуюся на оси Z и соответствующей сопротивлению 1833 Ома, проводим дугу В с центром в точке 0, до пересечения с перпендикуляром А. Получаем точку С, которую проектируем на оси Y – ось емкости. Получаем необходимую емкость гасящего конденсатора, примерно 1,8 мкф. Все просто и удобно. Успехов. К.В.Ю.
Используемая литература: журнал «Радио» № 7 за 1970 год. Автор статьи В. Шишков
Скачать рисунок номограммы можно в формате sPlan здесь.
