Сливной клапан для системы откачки воды из дренажного колодца

Клапан для слива воды

Здравствуйте дорогой читатель. В этой статейке я расскажу о клапане, который стоит между насосом и основным шлангом. Он необходим для работы системы откачки воды при отрицательных температурах, так как после остановки насоса в части шланга остается вода, то она с большей степенью вероятности замерзнет и тогда вам предстоит куча лишних дел по размораживанию шланга.

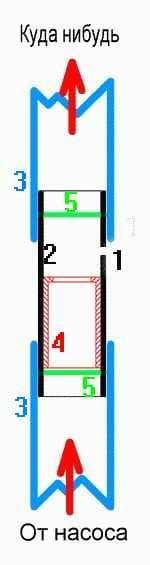

Клапан, как раз и служит для того, чтобы после окончания работы насоса вода из шланга сливалась через ниппельное отверстие 1 см. рис.1.

При работе насоса поток воды поднимает разнокалиберную втулку 4 вверх, перекрывая тем самым перепускное отверстие 1, и вода откачивается, ну или выкачивается из колодца. Как только насос остановится, остановится и поток воды, втулка утонет, т.е. под свои весом переместится вниз и откроет отверстие. Оставшаяся вода спокойно сольется, и шланг будет пуст. Трубка 2 сделана из отрезка труды от старой раскладушки. Втулку 4 можно выточить из дюрали или подобрать готовый колпачок от разных аэрозолей и прочих пузырьков и сделать в дне этого колпачка необходимое отверстие, которое должно быть меньше основного миллиметров на шесть, т.е. на верхнем конце втулки должен быть бортик. На краях трубки просверлены по два отверстия, в которые вставлены штифты 5 для ограничения движения втулки. Для того чтобы шланг не соскакивал, концы трубки лучше немного развальцевать, а сам шланг 3 закрепить на трубе с помощью червячных хомутов. Этот клапан можно применить и для самодельного водопровода, при накачке воды из колодца с систему. До свидания. К.В.Ю.
