Завершаем работу
И так продолжаем. Для того, чтобы запрограммировать контроллер я пользуюсь программой Ic-prog. Код программы скачайте из предыдущей статьи «Схема автомата для откачки воды». После того, как плата будет собрана, не вставляя микросхем на неё можно подать переменное напряжение восемь — девять вольт.
Конденсатор фильтра поднимет его до амплитудного значения — значение переменного напряжения умножаем на корень из двух т.е. 1,42 и при 9В получаем 12,73В. Больше подавать не стоит, так как максимальное напряжение входа для для данной микросхемы всего 15 вольт и не факт, что при аномальных напряжениях первичной сети в сельской местности оно не превысит этот порог. И второе: вся лишняя мощность будет выделяться на стабилизаторе, что в свою очередь повлечет увеличение радиатора для этой микросхемы. В радиолюбительской литературе редко встречаются схемы, компоненты которых работают на 25-40% от своих предельно допустимых параметров, в основном все впритык, что очень отрицательно сказывается на надежности изделия. Представьте себе, когда в сети вместо 220В будет 380В. Тут же пробивает микруху стабилизатора, затем кирдык вашему контроллеру и т.д. до полного потопа. И еще, уменьшить выходное напряжение транса можно не только сматывая витки, но и доматывая их. Только получившуюся обмотку надо включить в противофазе и тогда из основного напряжения вычтется напряжение домотанной обмотки. Есть еще один выход: после выпрямительного моста поставить дополнительный стабилизатор например КР142ЕН8 с любой буквой, у которого напряжение входа уже 35В, а выходное девять. В этом случае ваша схема будет иметь двойную защиту по напряжению. И пожалуйста, ни когда не забывайте про рабочее напряжение электролитических конденсаторов — опасные товарищи, оно должно быть хотя бы в полтора раза больше рабочего напряжения схемы.
Для корпуса лучше подобрать металлическую коробку. Сами понимаете — аппаратура будет и должна работать без вас, на то она и автоматика! А то получится как в куплетах:
хорошая собака — дорогая
Не спит собака — дачу охраняет,
А я не сплю — собаку стерегу.
Как самому сделать простые и удобные корпуса меня научил в свое время мичман Максимов Анатолий Григорьевич во время моей службы СА, в городе Выборг. Попозднее я об этом расскажу. Прекрасные корпуса, ну сами увидите.На передней панели необходимо установить держатель для предохранителя и тумблер для вкл. и выкл. Под светодиоды можно просверлить отдельные отверстия, а можно одно общее и закрыть его затонированным оргстеклом. Вот вроде и все. До свидания. КВЮ.

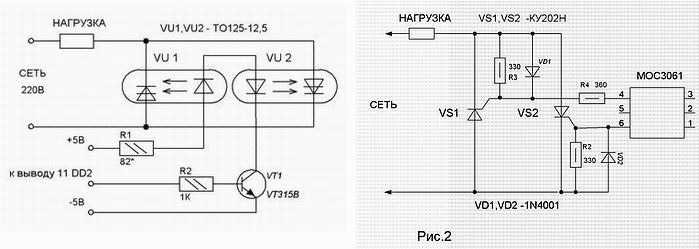

Чуть не забыл, если будете собирать ключ на оптотиристорах, не забудьте выставить резистором R1 ток для светодиодов этих приборов. Он должен быть равен примерно55-60 ма. Мощность ключа составляет два киловатта.
